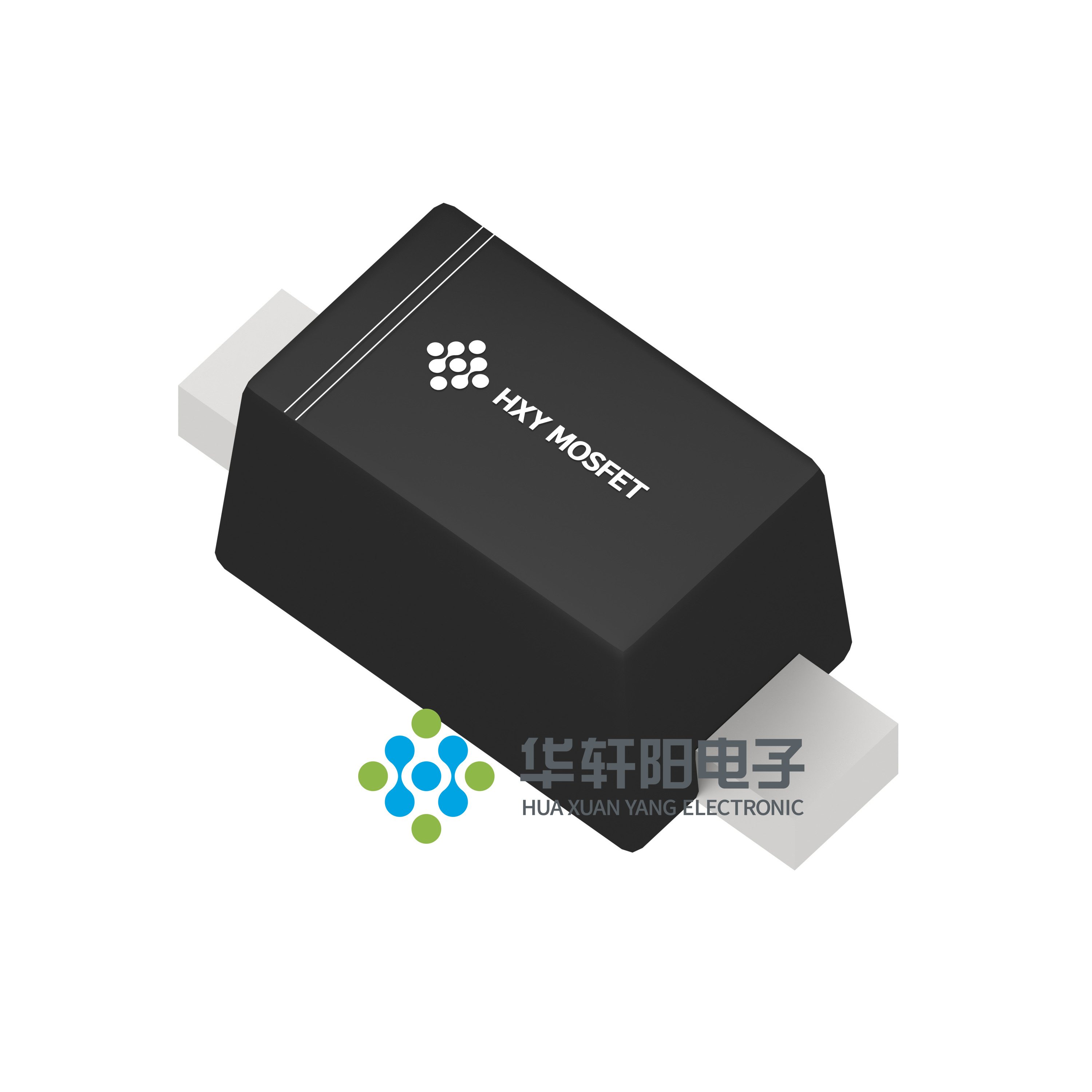

HCPDQR5V0HE-HF

产品分类: TVS二极管/ESD抑制器
产品描述:
供应商型号: HCPDQR5V0HE-HF SOD-923
供应商: 国内现货
标准整包数: 8000
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HCPDQR5V0HE-HF

HCPDQR5V0HE-HF概述


    产品简介


    HCPDQR5V0HE-HF 是由 ESD Protection Diodes Electronics Co., Ltd. 生产的一款ESD保护二极管。这款产品主要用于防止因静电放电(ESD)和其他电压引起的瞬态事件导致的组件损坏或干扰。HCPDQR5V0HE-HF特别适用于设计时需要暴露于ESD的场合,并为双向线路提供保护,具有出色的钳位能力、低漏电流和低电容的特点。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 峰值脉冲功率 | 80 | W |
    | 最大引线温度 | 260 | °C |
    | 存储温度范围 | -55 至 +155 | °C |
    | 操作温度范围 | -40 至 +125 | °C |
    | 最大结温 | 150 | °C |
    | IEC61000-4-2 (ESD) | 空气放电 | ±25 KV |
    | 接触放电 | ±25 | KV |

    产品特点和优势


    1. 超低电容: 仅15 pF,使得信号失真最小化,非常适合高频应用。
    2. 低钳位电压:确保在ESD事件发生时,组件受到的电压冲击最小。
    3. 小型封装: 封装尺寸为0.031” x 0.024” (0.80 mm x 0.60 mm),高度仅为0.015” (0.37 mm),适合空间受限的应用。
    4. 快速响应时间: 典型响应时间小于1.0 ns,确保迅速处理ESD事件。
    5. 符合IEC61000-4-2标准: 提供最高级别的ESD保护。

    应用案例和使用建议


    应用案例
    HCPDQR5V0HE-HF常用于保护敏感的半导体器件,如移动设备中的处理器和存储芯片。此外,在工业控制系统和通信设备中也广泛应用,以确保设备在复杂电磁环境中稳定运行。
    使用建议
    1. 在使用过程中确保设备温度不超过推荐的工作温度范围,以避免过热问题。
    2. 在焊接过程中,引线温度不应超过260°C,以确保焊接质量。
    3. 考虑到其小巧的尺寸,建议使用专门的SMD组装设备进行装配,以提高精度和效率。

    兼容性和支持


    HCPDQR5V0HE-HF符合无铅制造标准,与市场上主流的SMD设备兼容。厂商提供详尽的技术支持文档,并可通过官方网站www.hxymos.com获取更多资料和支持服务。

    常见问题与解决方案


    1. 问题: 设备温度超出推荐的操作范围。
    - 解决方法: 检查散热系统并调整工作环境,确保设备温度在推荐范围内。

    2. 问题: 焊接过程中温度过高。
    - 解决方法: 使用合适的焊接设备,并遵循制造商的焊接温度指导。
    3. 问题: 设备遭受严重ESD冲击后失效。
    - 解决方法: 更换新的ESD保护二极管,并加强设备周围的ESD防护措施。

    总结和推荐


    HCPDQR5V0HE-HF凭借其卓越的ESD保护能力和小巧的体积,成为一款极具竞争力的产品。它在保护敏感电子元件方面表现出色,特别是在空间受限的应用场景下。鉴于其优良的性能和广泛的应用前景,我们强烈推荐这一产品。不过,需要注意的是,设计时应考虑可靠性要求,以确保设备安全稳定运行。

HCPDQR5V0HE-HF参数

参数
箝位电压 -
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
工作电压 -

HCPDQR5V0HE-HF厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HCPDQR5V0HE-HF数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HXY MOSFET/深圳华轩阳电子 HCPDQR5V0HE-HF HCPDQR5V0HE-HF数据手册

HCPDQR5V0HE-HF封装设计

查看详情并下载
Symbol
Footprint
3D Model
