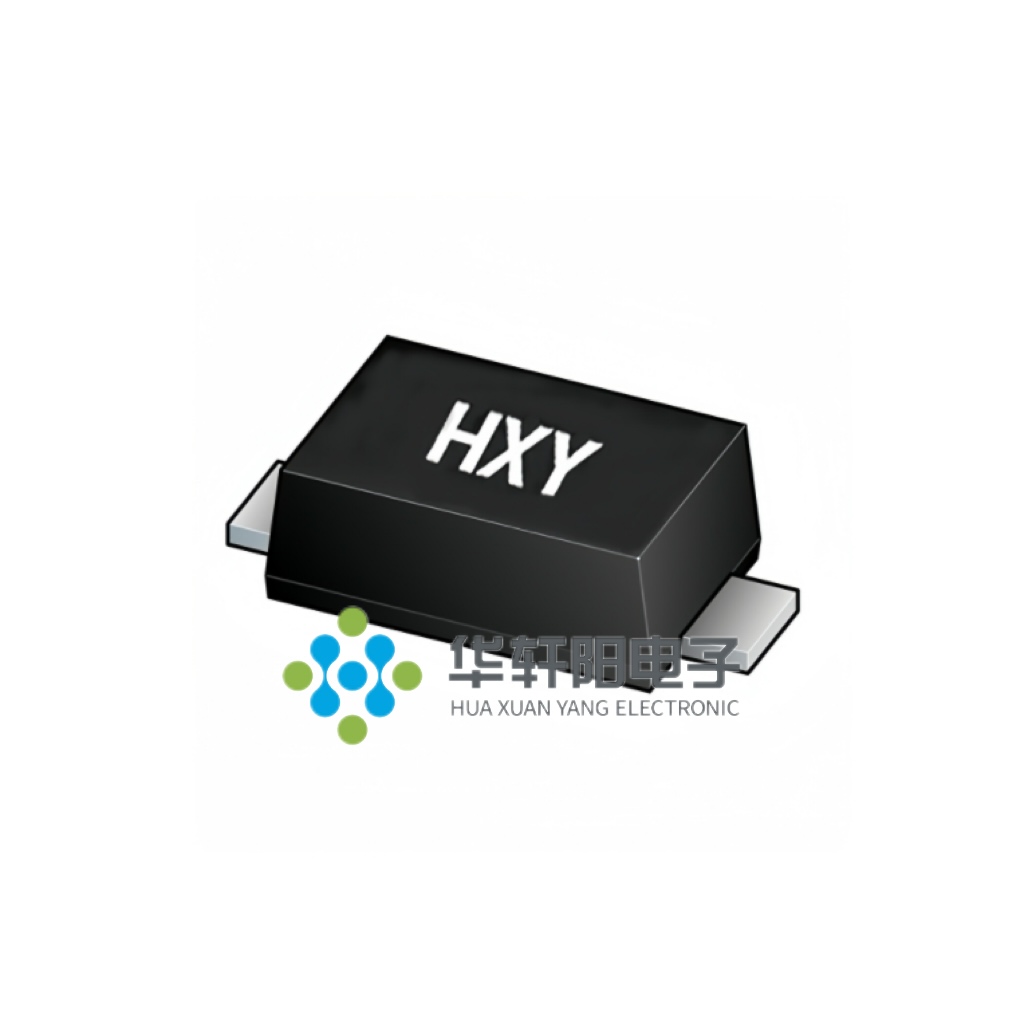

HAZ5123-01H

产品分类: TVS二极管/ESD抑制器
产品描述:
供应商型号: HAZ5123-01H SOD-523
供应商: 国内现货
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HAZ5123-01H

HAZ5123-01H概述

    HAZ5123-01H ESD保护二极管技术手册

    产品简介


    HAZ5123-01H是一款由深圳华宣阳电子有限公司生产的ESD保护二极管。它专门用于保护电路免受静电放电(ESD)和其他电压瞬态事件引起的损坏或干扰。HAZ5123-01H具备出色的钳位能力、低漏电流和低电容等特性,能够广泛应用于需要ESD防护的设计中。

    技术参数


    以下是HAZ5123-01H的主要技术规格和性能参数:
    | 参数 | 符号 | 值 | 单位 |

    | 峰值脉冲功率 | PPP | 100 | W |
    | 最大引线焊接温度(10秒) | TL | 260 | °C |
    | 存储温度范围 | Tstg | -55 to +155 | °C |
    | 工作温度范围 | Top | -40 to +125 | °C |
    | 最大结温 | Tj | 150 | °C |
    | ESD测试(人体模型) ±16 | KV |
    | IEC61000-4-2 (ESD) 空气放电 ±15 | KV |
    | IEC61000-4-2 (ESD) 接触放电 ±8 | KV |
    | IEC61000-4-4 (EFT) 40 | A |
    此外,该二极管还具有以下电气特性:
    | 参数 | VRWM (V) | IR (uA) @ VRWM | VBR (V) @ IT | IT (mA) | VC (V) @ Max IPP | IPP (A) @ Max IPP | PPK (W) | C (pF) |
    |
    | 最大值 | 3.3 | 1 | 5.6 | 1.0 | 11 | 9 | 100 | 15 |

    产品特点和优势


    1. 小巧的外形尺寸:适合紧凑型设计。
    2. 低高度设计:适用于空间受限的应用。
    3. 峰值脉冲功率高达100瓦(8 x 20 μs脉冲):提供强大的防护能力。
    4. 低漏电流:在正常工作状态下几乎不消耗电能。
    5. 快速响应时间:典型响应时间小于1纳秒。
    6. 高ESD等级:人体模型下的ESD额定值为3级(>16KV),符合IEC61000-4-2标准。
    7. 强抗电磁干扰能力:满足IEC61000-4-4标准的电磁暂态防护。

    应用案例和使用建议


    HAZ5123-01H广泛应用于各种需要ESD防护的电子设备中,如移动通信设备、计算机接口、消费电子产品等。为了最大化其效能,建议在设计时合理布局,并采用稳健的防护措施。例如,在高频信号线路上使用此二极管以确保最佳的ESD防护效果。

    兼容性和支持


    HAZ5123-01H采用SOD-523封装,易于集成到现有电路中。制造商提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。此外,用户还可以通过官方网站www.hxymos.com获取更多技术支持信息。

    常见问题与解决方案


    1. 问题:二极管在高温环境下运行是否会损坏?
    解决方案:请确保工作温度不超过最大结温150°C。若需长期运行于高温环境中,请查阅手册了解更详细的指导。
    2. 问题:如何确定二极管是否受到过ESD冲击?
    解决方案:可以通过万用表测量漏电流来判断。如果漏电流显著增加,可能表示二极管已经受到损坏。

    总结和推荐


    综上所述,HAZ5123-01H是一款高性能的ESD保护二极管,适用于多种需要ESD防护的应用场合。其紧凑的尺寸、快速的响应时间和高可靠性使其在市场上具有很强的竞争力。强烈推荐给需要ESD防护的电子设备设计者和工程师。

HAZ5123-01H参数

参数
峰值脉冲功率 -
极性 -
工作电压 -
箝位电压 -
击穿电压 -
峰值脉冲电流 -
