HESD5581MXT5G

产品分类: TVS二极管/ESD抑制器
产品描述:
供应商型号: HESD5581MXT5G DFN0603-2L
供应商: 国内现货
标准整包数: 15000
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HESD5581MXT5G

HESD5581MXT5G概述

    # HESD5581MXT5G ESD保护二极管技术手册

    产品简介


    HESD5581MXT5G是一款高性能ESD保护二极管,专为保护敏感半导体免受静电放电(ESD)和其他电压引起的瞬态事件损害而设计。其小巧的封装和卓越的性能使其在多种应用领域中表现出色,尤其是在需要高度可靠性的场合。此产品可以为设计师提供灵活性,在双向线路上实现有效的保护。

    技术参数


    绝对额定值
    - 峰值脉冲功率(tp=8/20μs):90 W
    - 焊接期间最大引脚温度(10秒内):260 °C
    - 存储温度范围:-55到+150 °C
    - 操作温度范围:-40到+125 °C
    - 最大结温:150 °C
    - ESD IEC61000-4-2(空气放电/接触放电):±30KV/±30KV
    电气特性
    - 额定工作电压(VRWM):5.0 V
    - 反向电流(IR)@ VRWM:1.0 μA
    - 击穿电压(VBR)@ IT:5.7 V
    - 脉冲测试电流(IT):9.0 mA
    - 峰值脉冲电流(IPP):10 A
    - 最大钳位电压(VC)@ IPP最大:90 V
    - 功率峰值(PPK)(820 μs):90 W
    - 电容(C):8.0 pF(典型值)
    物理特性
    - 小尺寸封装:0.61 mm x 0.31 mm
    - 封装厚度:0.28 mm
    - 典型响应时间:<1 ns
    - 高ESD防护等级(符合人体模型)
    - 符合RoHS标准和无卤素要求

    产品特点和优势


    1. 出色的钳位能力:HESD5581MXT5G具有优秀的钳位电压性能,可以有效地保护敏感组件免受ESD和其他瞬态电压的影响。
    2. 低泄漏电流和低电容:这些特性使得它特别适合高频信号线路的保护。
    3. 快速响应时间:<1 ns的响应时间确保了对瞬态事件的迅速反应。
    4. 高ESD防护等级:通过IEC61000-4-2标准的Level 4认证,可承受高达±30KV的ESD。

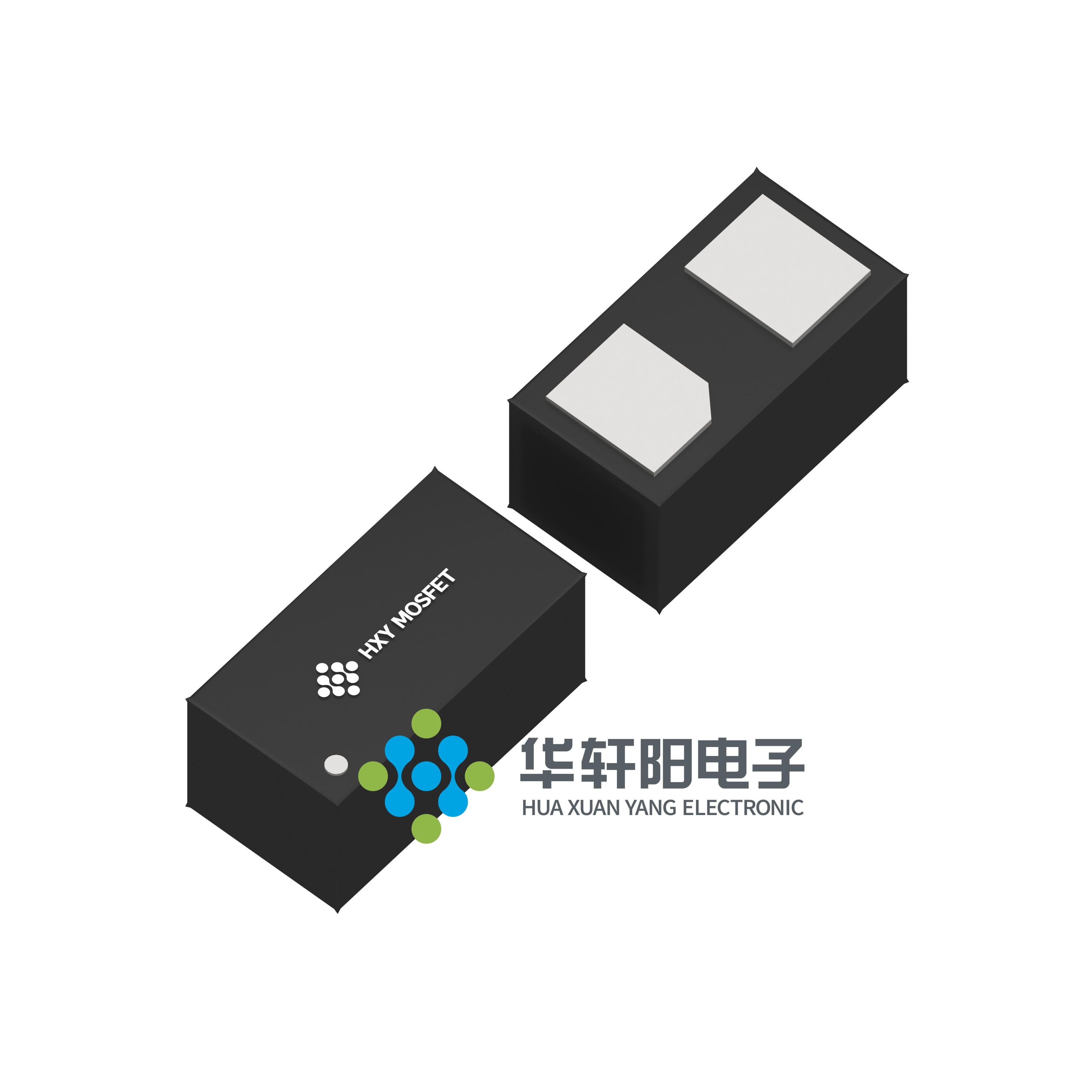

    5. 小体积封装:采用DFN0603-2L封装,非常适合空间受限的应用。

    应用案例和使用建议


    应用场景
    - 通信设备:例如路由器、交换机等。
    - 消费电子产品:如智能手机、平板电脑等。
    - 工业自动化:传感器、控制器等设备的保护。
    使用建议
    - 安装位置:尽量靠近需要保护的组件,以减少线路电感。
    - 多级保护:考虑在系统中设置多级保护,增加整体可靠性。
    - 定期检测:定期检查保护效果,确保系统的长期稳定运行。

    兼容性和支持


    兼容性
    HESD5581MXT5G与大部分标准电路板设计兼容,适用于各种类型的PCB布局。
    厂商支持
    深圳华轩阳电子有限公司(Shenzhen HuaXuanYang Electronics Co., Ltd.)提供全面的技术支持和售后服务,包括产品的选型指导、安装调试和故障排查等服务。

    常见问题与解决方案


    问题1:如何判断产品是否损坏?
    - 解决方法:使用万用表测量其击穿电压,如果读数异常则可能已经损坏。
    问题2:安装时需要注意什么?
    - 解决方法:确保焊接温度不超过260°C,避免高温导致损坏。
    问题3:是否适用于高可靠性系统?
    - 解决方法:该产品不适合用于极高可靠性需求的应用,如有需要请咨询销售代表。

    总结和推荐


    综上所述,HESD5581MXT5G是一款性能优异的ESD保护二极管,具备出色的钳位能力、快速响应时间和良好的电学特性。其小巧的封装和可靠性使其非常适合于各种需要ESD保护的应用。如果你的应用场景需要高效且可靠的ESD保护,我们强烈推荐使用HESD5581MXT5G。
    以上信息来源于HESD5581MXT5G的产品手册,具体情况请参照产品手册进行详细操作。

HESD5581MXT5G参数

参数
工作电压 -
箝位电压 -
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -
极性 -

HESD5581MXT5G厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HESD5581MXT5G数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HXY MOSFET/深圳华轩阳电子 HESD5581MXT5G HESD5581MXT5G数据手册

HESD5581MXT5G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15000+ ¥ 0.1328
45000+ ¥ 0.1306
75000+ ¥ 0.1273
库存: 300000
起订量: 15000 增量: 15000
交货地:
最小起订量为:15000
合计: ¥ 1992
