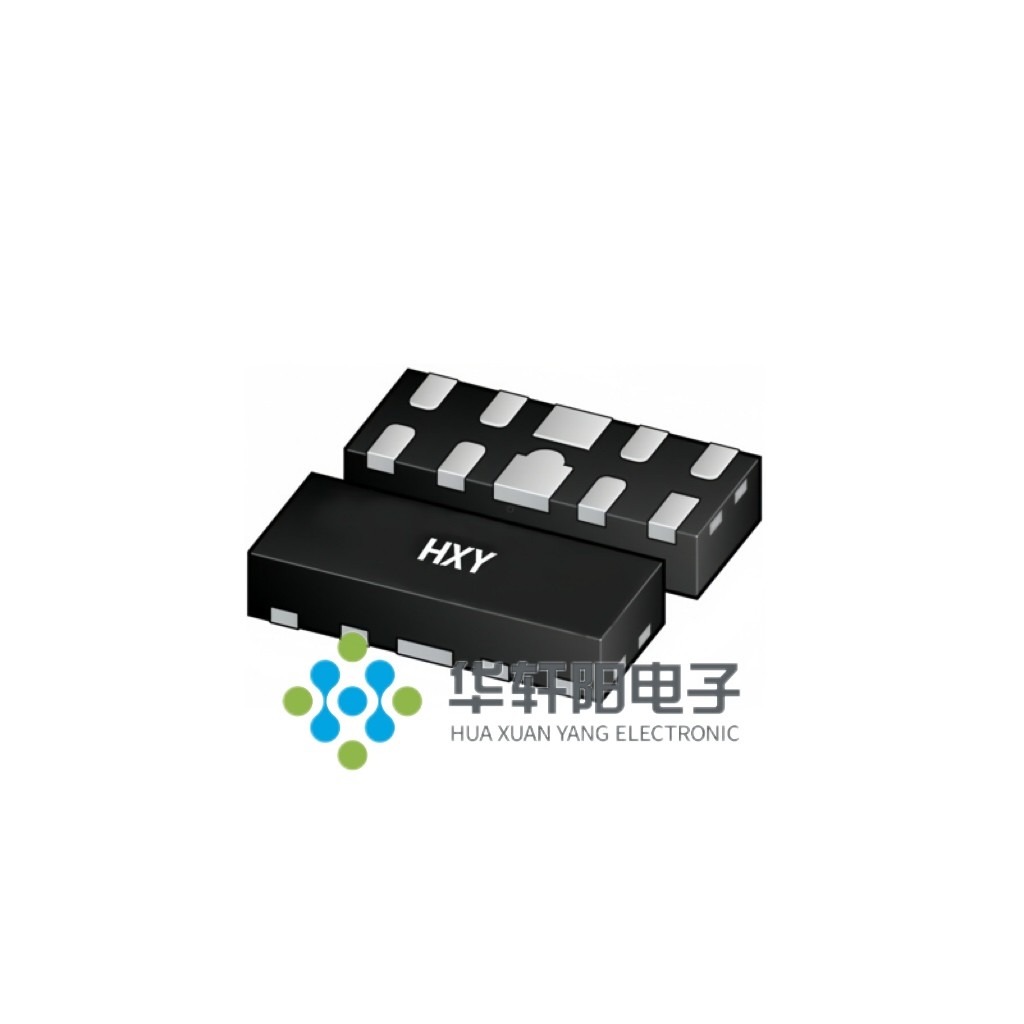

HDT1240A-04LP-7

产品分类: TVS二极管/ESD抑制器
产品描述:
供应商型号: HDT1240A-04LP-7 DFN2510-10L
供应商: 国内现货
标准整包数: 3000

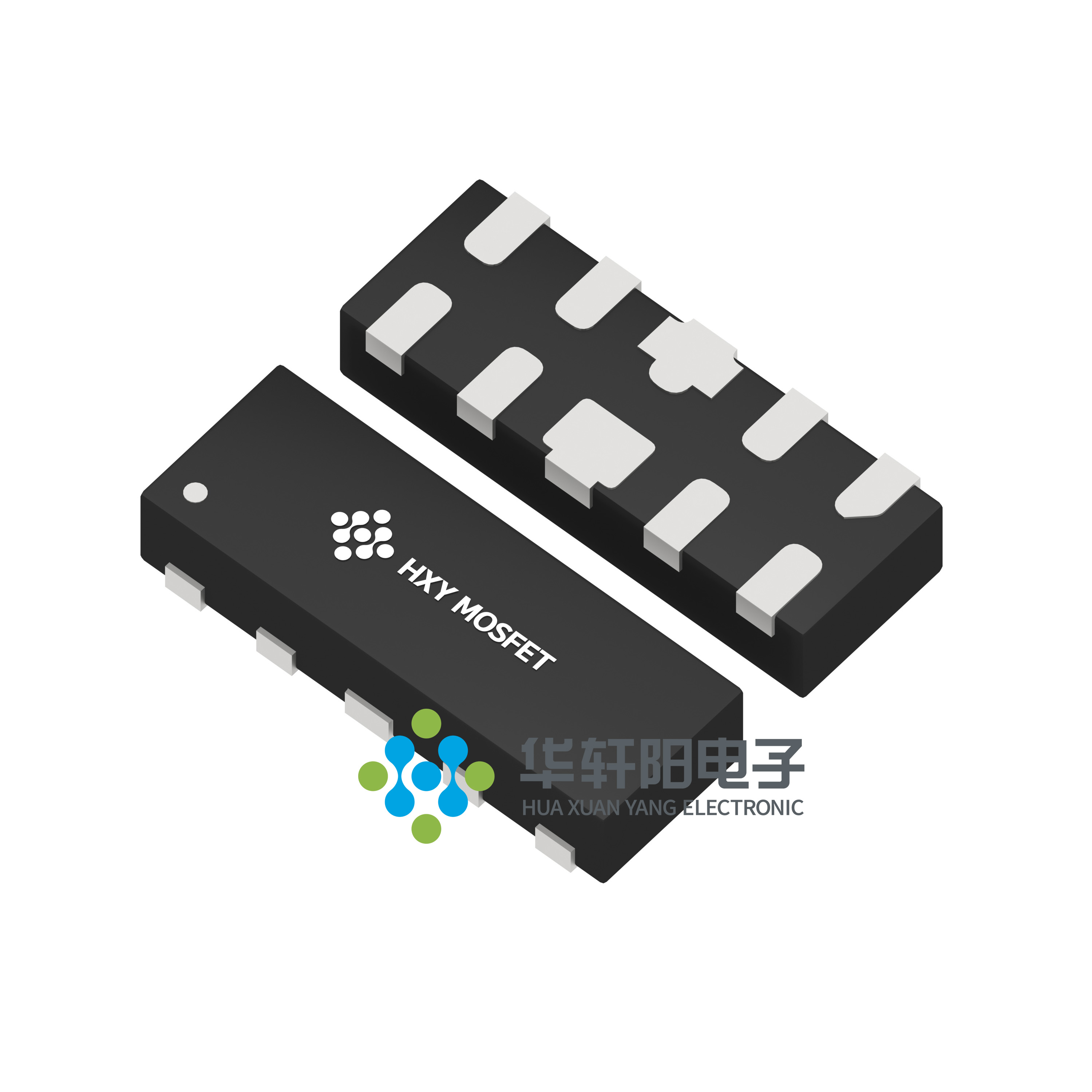

HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HDT1240A-04LP-7

HDT1240A-04LP-7概述

    HDT1240A-04LP-7 超低电容瞬态抑制二极管阵列技术手册

    1. 产品简介


    HDT1240A-04LP-7 是一款 4 通道超低电容瞬态抑制二极管阵列(Rail Clam ESD Protection Diodes Array)。该产品每个通道包含一对二极管,用于将正负静电放电电流导向正负电源轨。阵列内部集成一个齐纳二极管,用于在正负供电轨之间进行电压钳位。在典型应用中,负极引脚(指定为 GND)连接到系统地线。正极静电放电电流通过静电二极管和齐纳二极管流向地线,从而将正极静电电压钳位至齐纳电压。本产品提供 4 通道 ESD 保护,符合 IEC 61000-4-2 级别 4 标准。

    2. 技术参数


    - 峰值脉冲功率:70 W (tp = 8/20μs)
    - 最大引脚焊接温度:260°C (持续 10 秒)
    - 存储温度范围:-55°C 到 +150°C
    - 工作温度范围:-40°C 到 +125°C
    - 最大结温:150°C
    - ESD 静电保护:
    - 空气放电:±15 kV
    - 接触放电:±10 kV
    - 峰值脉冲电流:4 A (8/20μs)
    - 各通道至地线电容:最大 0.55 pF
    - 各通道间电容:最大 0.6 pF

    3. 产品特点和优势


    HDT1240A-04LP-7 具备以下显著特点和优势:
    - 低钳位电压:有效降低电路中的电压尖峰。
    - 低工作电压:适用于多种低电压电路设计。
    - 改进的齐纳结构:提高可靠性及稳定性。
    - 优化的封装设计:便于高速数据线路的 PCB 布局。
    - 环保材料:无铅且无卤素,符合 RoHS 标准。

    4. 应用案例和使用建议


    HDT1240A-04LP-7 广泛应用于多种需要高可靠性 ESD 保护的应用场合,例如:
    - 移动通信设备:手机、平板电脑等。
    - 便携式电子产品:可穿戴设备、手持设备等。
    - 计算机外设:USB 接口、键盘、鼠标等。
    使用建议:
    - 在使用时确保接地良好,避免信号干扰。
    - 连接线路尽量短且直接,以减少额外寄生电容的影响。

    5. 兼容性和支持


    HDT1240A-04LP-7 兼容大多数常见的 PCB 设计和布局工具。制造商提供了详尽的技术文档和全面的支持服务,包括应用指南和技术咨询。此外,HDT1240A-04LP-7 也具备广泛的温度适应性,适用于各类严苛环境下的应用。

    6. 常见问题与解决方案


    - 问题:如何正确焊接引脚?
    - 解决方案:确保焊接温度不超过 260°C,焊接时间不超过 10 秒,以避免损坏二极管。
    - 问题:如何处理静电防护失效?
    - 解决方案:检查连接是否可靠,特别是接地线,确保无松动或接触不良。
    - 问题:工作温度范围是否符合要求?
    - 解决方案:查阅技术手册确认产品的工作温度范围,若需适应极端环境,则选择相应等级的产品。

    7. 总结和推荐


    HDT1240A-04LP-7 是一款高性能的 4 通道超低电容瞬态抑制二极管阵列,适用于多种需要高可靠性和低电容的 ESD 保护场合。其出色的特性、低功耗和优化的封装使其成为市场上的热门选择。综上所述,HDT1240A-04LP-7 值得推荐用于各种高可靠性电子设备的设计和生产。

HDT1240A-04LP-7参数

参数
峰值脉冲功率 -
极性 -
工作电压 -
箝位电压 -
击穿电压 -
峰值脉冲电流 -

HDT1240A-04LP-7厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HDT1240A-04LP-7数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HXY MOSFET/深圳华轩阳电子 HDT1240A-04LP-7 HDT1240A-04LP-7数据手册

HDT1240A-04LP-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.4118
9000+ ¥ 0.405
15000+ ¥ 0.3947
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 1235.4
直接购买
