HRCLAMP3324P.TCT

产品分类: TVS二极管/ESD抑制器
产品描述:
供应商型号: HRCLAMP3324P.TCT DFN2510-10L
供应商: 国内现货
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HRCLAMP3324P.TCT

HRCLAMP3324P.TCT概述

    HRCLAMP3324P.TCT 技术手册

    产品简介

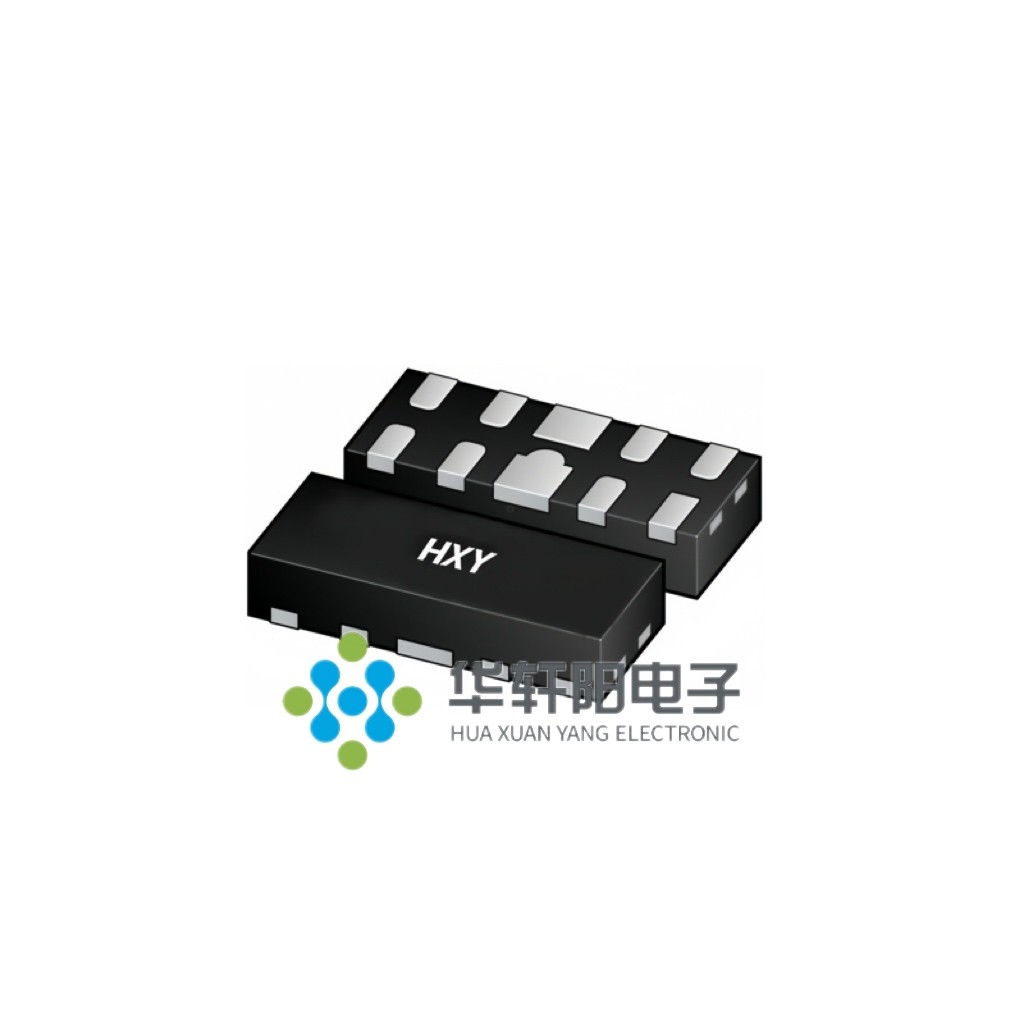

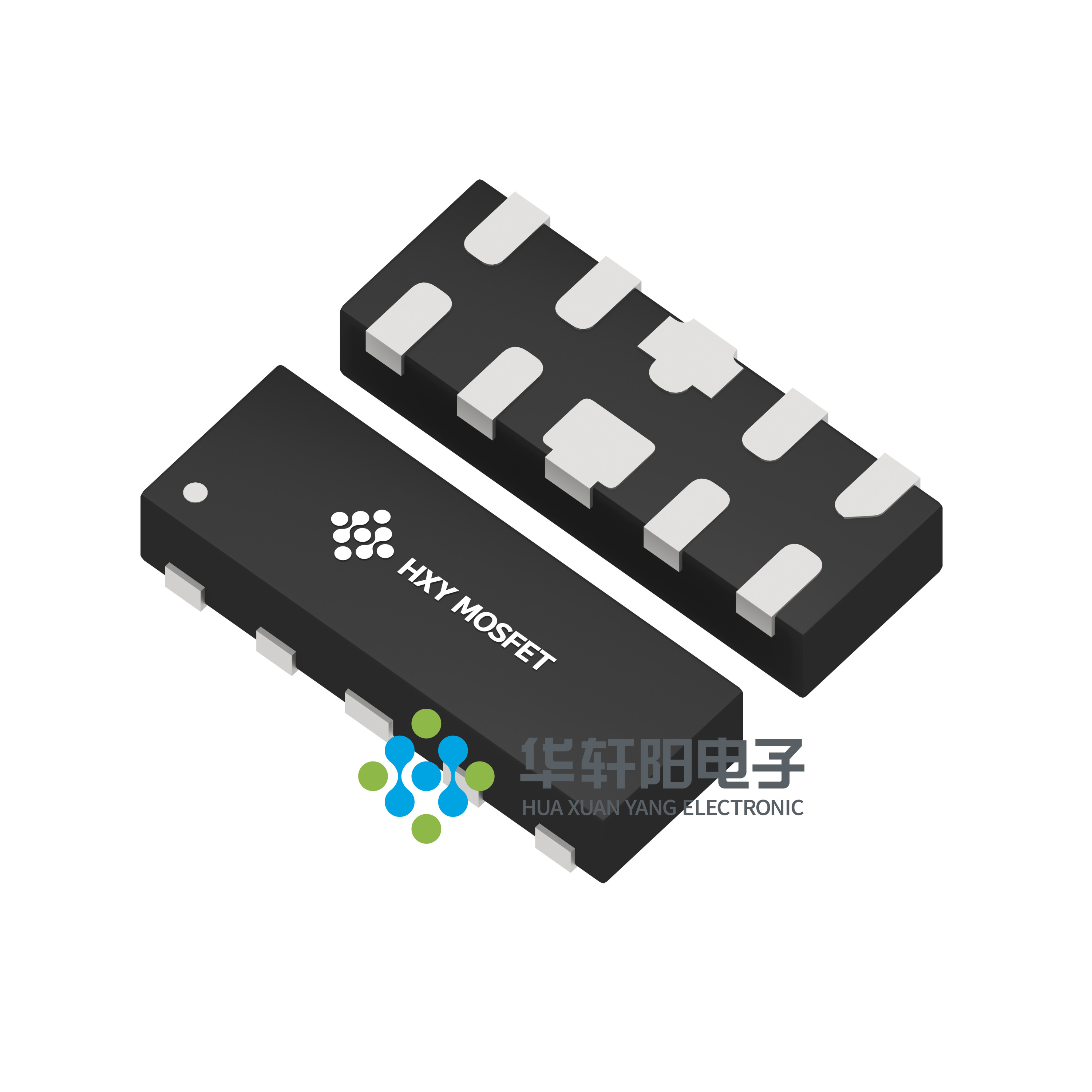

    HRCLAMP3324P.TCT 是一种4通道超低电容铁轨钳位瞬态电压抑制二极管阵列,由华宣阳电子有限公司(HXY)制造。该产品主要用于提供ESD(静电放电)保护,广泛应用于需要高度可靠性和高性能的应用场合,如通信设备、消费电子产品、计算机外围设备等。

    技术参数


    - 产品型号: HRCLAMP3324P.TCT
    - 封装形式: DFN2510-10L
    - 峰值脉冲功率 (tp = 8/20μs): 70W
    - 最大焊接时引线温度 (10秒): 260°C
    - 存储温度范围: -55°C 到 +150°C
    - 工作温度范围: -40°C 到 +125°C
    - 最大结温: 150°C
    - 额定浪涌电流 (8/20μs): 4A
    - 反向击穿电压 (VRWM = 5.0V): 5.6V
    - 反向漏电流 (VRWM = 5.0V, IRWM = 1A, tp = 8/20μs): 7μA
    - 正向工作电压 (VRWM = 3.3V): 3.3V
    - 各引脚到地的电容: 0.55pF (最大)
    - 各引脚间的电容: 0.6pF (最大)
    - 钳位电压: 7V (最大)

    产品特点和优势


    1. 4通道ESD保护: 提供全面的ESD保护。
    2. 符合IEC61000-4-2标准: 达到最高级别的ESD防护能力,能承受±15kV空气放电和±10kV接触放电。
    3. 超低电容: 0.55pF (最大) 和 0.6pF (最大),适用于高速数据线应用。
    4. 低工作电压: 支持最低3.3V的工作电压。
    5. 优化的封装设计: 易于实现高速数据线的PCB布局。
    6. 环保材料: RoHS认证且无卤素,符合环保要求。

    应用案例和使用建议


    HRCLAMP3324P.TCT 可以应用于各种需要ESD保护的电路中,例如USB端口、HDMI接口、LAN接口等。对于设计者而言,建议在实际应用中注意以下几点:
    1. 确保每个通道正确连接至系统地(GND),以避免不必要的ESD电流。
    2. 针对高速数据线,选择适合的走线宽度和长度,以减少信号衰减。
    3. 考虑电源管理策略,确保在高负载情况下,二极管仍能正常工作。

    兼容性和支持


    HRCLAMP3324P.TCT 具有良好的兼容性,可与其他常见的电子元器件一起使用。华宣阳电子有限公司提供了全面的技术支持,包括产品资料、应用指南和技术咨询服务,以帮助客户更好地利用这款产品。

    常见问题与解决方案


    1. 问:产品如何处理过压情况?
    - 答:当过压情况发生时,HRCLAMP3324P.TCT会迅速导通并钳位电压,将过压部分释放到系统地(GND)。

    2. 问:如何检查产品的电容值?
    - 答:可以通过测量各引脚间的电容来确认,通常电容值应在0.55pF到0.6pF之间。
    3. 问:如何避免静电放电引起的损坏?
    - 答:在安装和使用过程中,务必采取适当的ESD防护措施,如佩戴防静电手环,使用防静电包装材料等。

    总结和推荐


    HRCLAMP3324P.TCT 是一款高性能的ESD保护二极管,具备多种优势和特点,特别适合高速数据线和高可靠性需求的应用场合。无论是从技术参数还是应用兼容性来看,该产品都具有很高的性价比和市场竞争力。因此,我们强烈推荐该产品给需要高性能ESD保护的工程师和设计师。
    以上是对HRCLAMP3324P.TCT的详细介绍,希望对您有所帮助。

HRCLAMP3324P.TCT参数

参数
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
工作电压 -
箝位电压 -
击穿电压 -

HRCLAMP3324P.TCT厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。
