HD5V0FS4U10LP-7

产品分类: TVS二极管/ESD抑制器
产品描述:

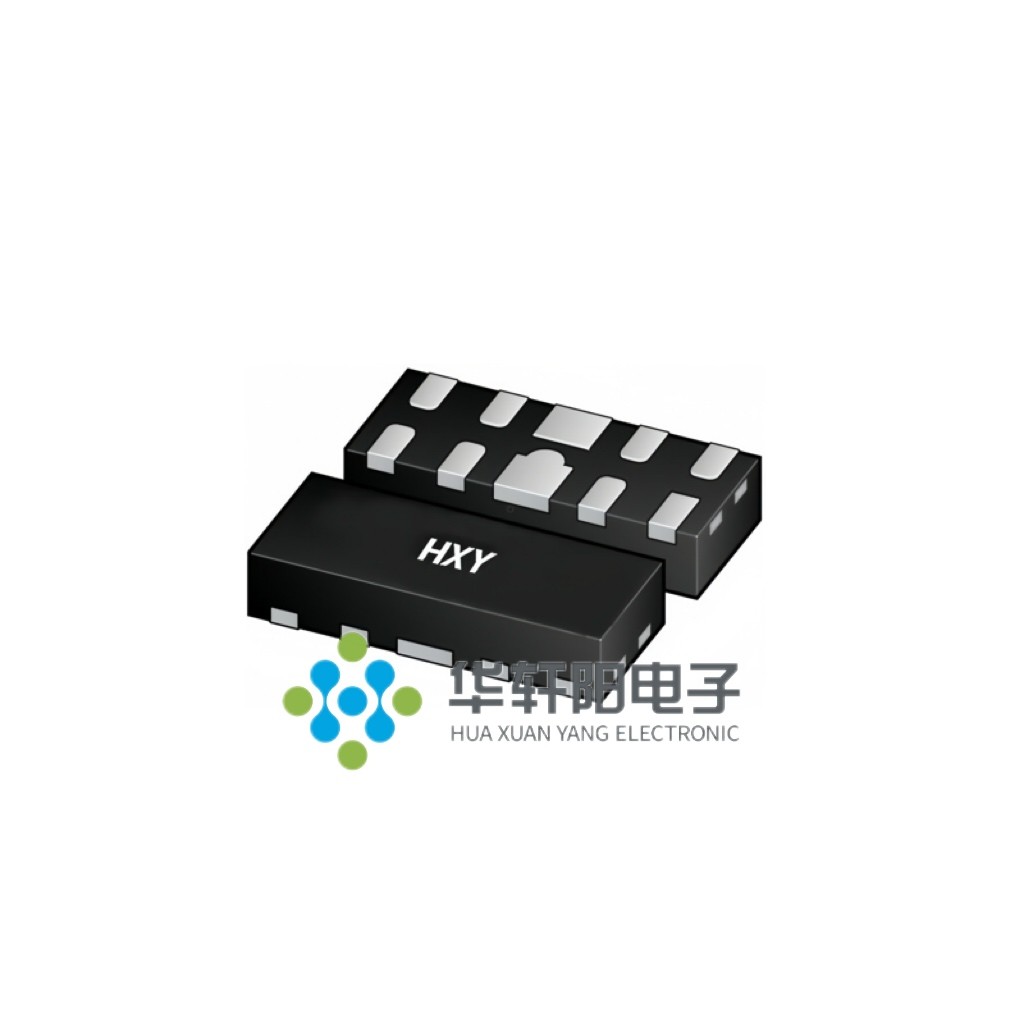

供应商型号: HD5V0FS4U10LP-7 DFN2510-10L
供应商: 国内现货
标准整包数: 3000

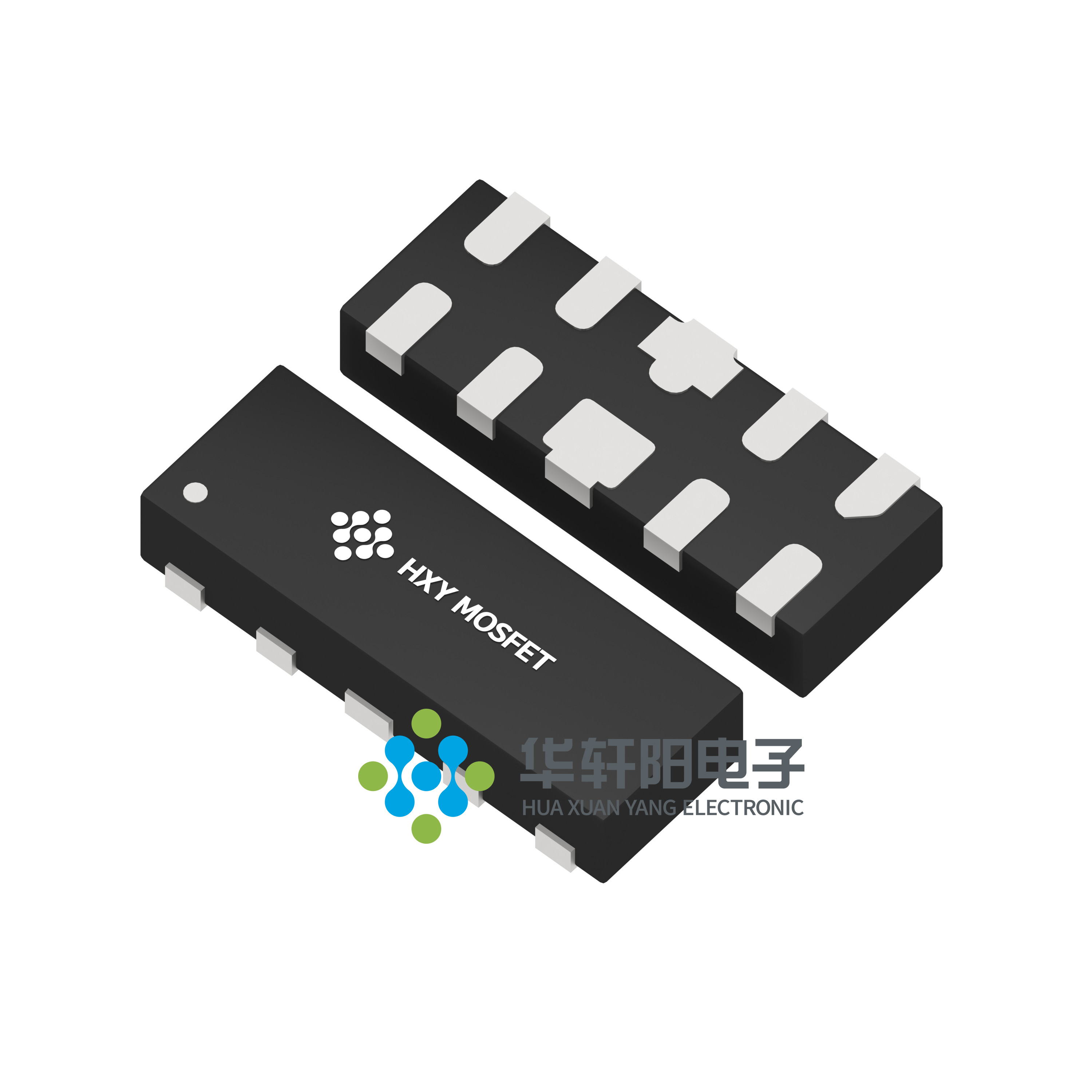

HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HD5V0FS4U10LP-7

HD5V0FS4U10LP-7概述

    HD5V0FS4U10LP-7 ESD Protection Diodes Array 技术手册

    产品简介


    HD5V0FS4U10LP-7 是一款由深圳华宣阳电子有限公司(Huaxuanyang Electronics)生产的4通道超低电容ESD保护二极管阵列。该产品主要用于保护输入/输出(I/O)线路免受静电放电(ESD)的影响。该二极管阵列具备四个独立的通道,每个通道包含一对二极管,可以将正向或负向的ESD电流导向正极或负极轨。此外,还在正负供电轨之间集成了一颗齐纳二极管,用于钳制正向ESD电压。

    技术参数


    以下是该产品的关键技术参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 峰值脉冲功率 (tp = 8/20μs) | 50 W |
    | 引线最大焊接温度 (10秒) 260 °C |
    | 存储温度范围 | -55 150 | °C |
    | 工作温度范围 | -40 125 | °C |
    | 齐纳电压(钳位电压) 7.5 | 8.5 | V |
    | 反向击穿电压 6.0 V |
    | 反向漏电流 0.2 | 1.0 | μA |
    | 接触放电(IEC 61000-4-2) | ±20 kV |
    | 空气放电(IEC 61000-4-2) | ±25 kV |
    | 峰值脉冲电流(8/20μs) 3 | A |
    | 电容(VR = 0V, f = 1MHz) | 0.4 | 0.5 | pF |

    产品特点和优势


    - 四通道设计:能够同时保护多个I/O线路,提高系统整体可靠性。
    - 高防护等级:符合IEC61000-4-2标准,可承受±25kV空气放电和±20kV接触放电。
    - 超低电容:典型电容为0.4pF,减少对高速信号传输的影响。
    - 低钳位电压:有效降低电路受损风险。
    - 低工作电压:适用于多种低压应用环境。
    - 固体硅技术:保证长期稳定可靠。
    - RoHS合规与无卤素:环保材料,适用于绿色电子产品。


    应用案例和使用建议


    HD5V0FS4U10LP-7适用于需要高水平ESD保护的应用场合,例如计算机接口、工业控制板、通信设备等。对于高速信号传输的场合,应特别注意正确连接和接地,以确保最佳保护效果。具体应用建议如下:
    - 在设计中合理安排I/O线的接地,避免地环路问题。
    - 使用示波器监测ESD事件发生时的电压情况,确保保护二极管正常工作。
    - 定期进行系统测试和维护,确保保护装置的有效性。

    兼容性和支持


    该产品具有广泛的兼容性,可以与各种常见的电子设备和系统配合使用。制造商提供详细的技术支持和售后服务,包括技术咨询、故障诊断和维修服务等。

    常见问题与解决方案


    1. 问题:ESD保护二极管损坏
    - 解决方案:检查安装过程是否正确,确认是否有合适的接地措施。如发现问题严重,建议更换新的保护二极管。

    2. 问题:电路中出现异常波动
    - 解决方案:检查I/O线是否正确接地,测量并调整电路参数,以确保保护二极管正常工作。

    总结和推荐


    综上所述,HD5V0FS4U10LP-7 是一款高性能的ESD保护二极管阵列,具有显著的技术优势和广泛应用前景。它不仅能够在严苛的环境中提供可靠的保护,还具备低电容和低钳位电压的特点,非常适合于需要高度ESD防护的场合。强烈推荐此产品用于需要ESD保护的关键电路和设备。

HD5V0FS4U10LP-7参数

参数
极性 -
工作电压 -
箝位电压 -
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -

HD5V0FS4U10LP-7厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HD5V0FS4U10LP-7数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HXY MOSFET/深圳华轩阳电子 HD5V0FS4U10LP-7 HD5V0FS4U10LP-7数据手册

HD5V0FS4U10LP-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.2808
9000+ ¥ 0.2761
15000+ ¥ 0.2691
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 842.4
