首页  >  产品百科  >  GBU808

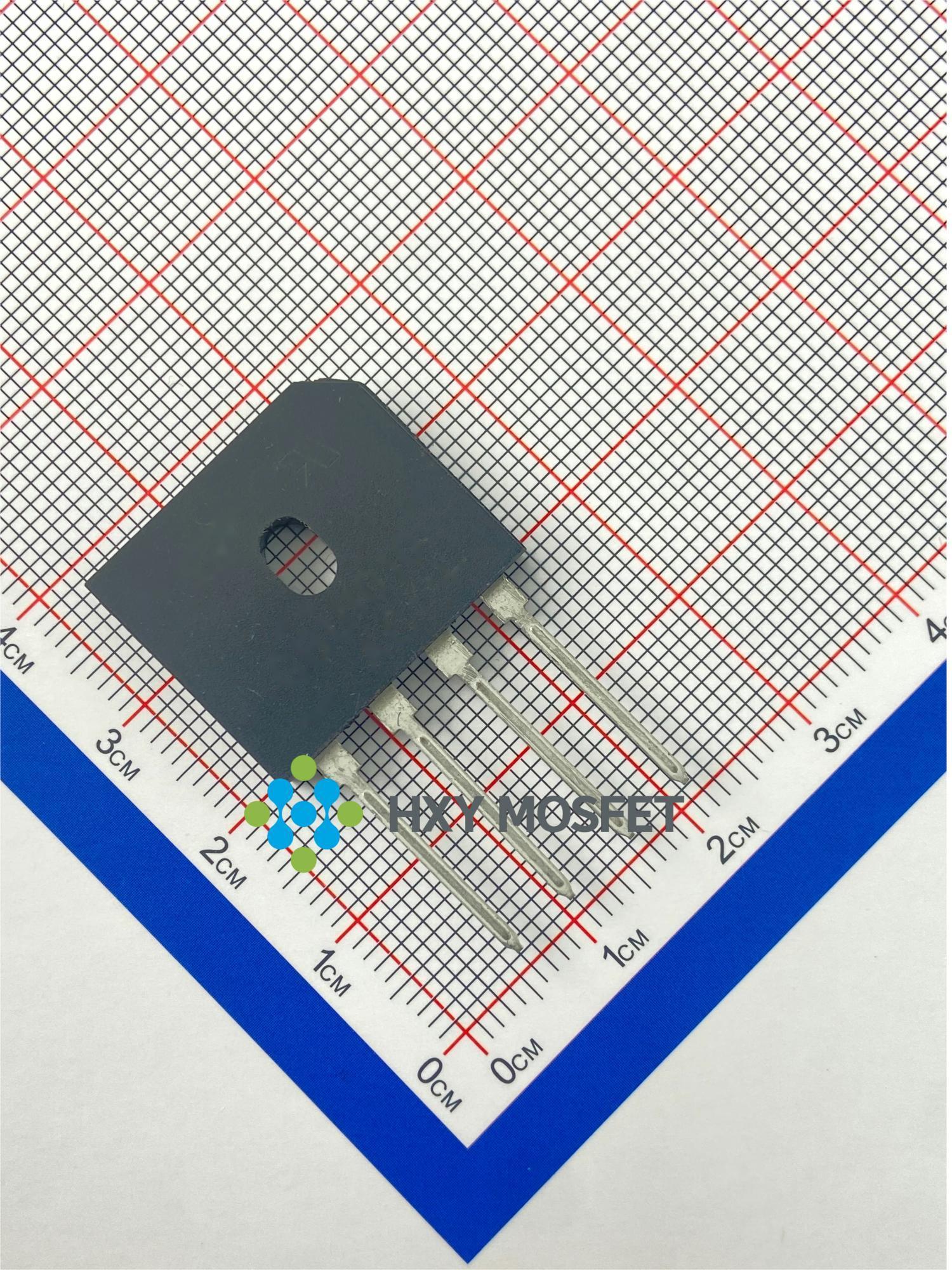

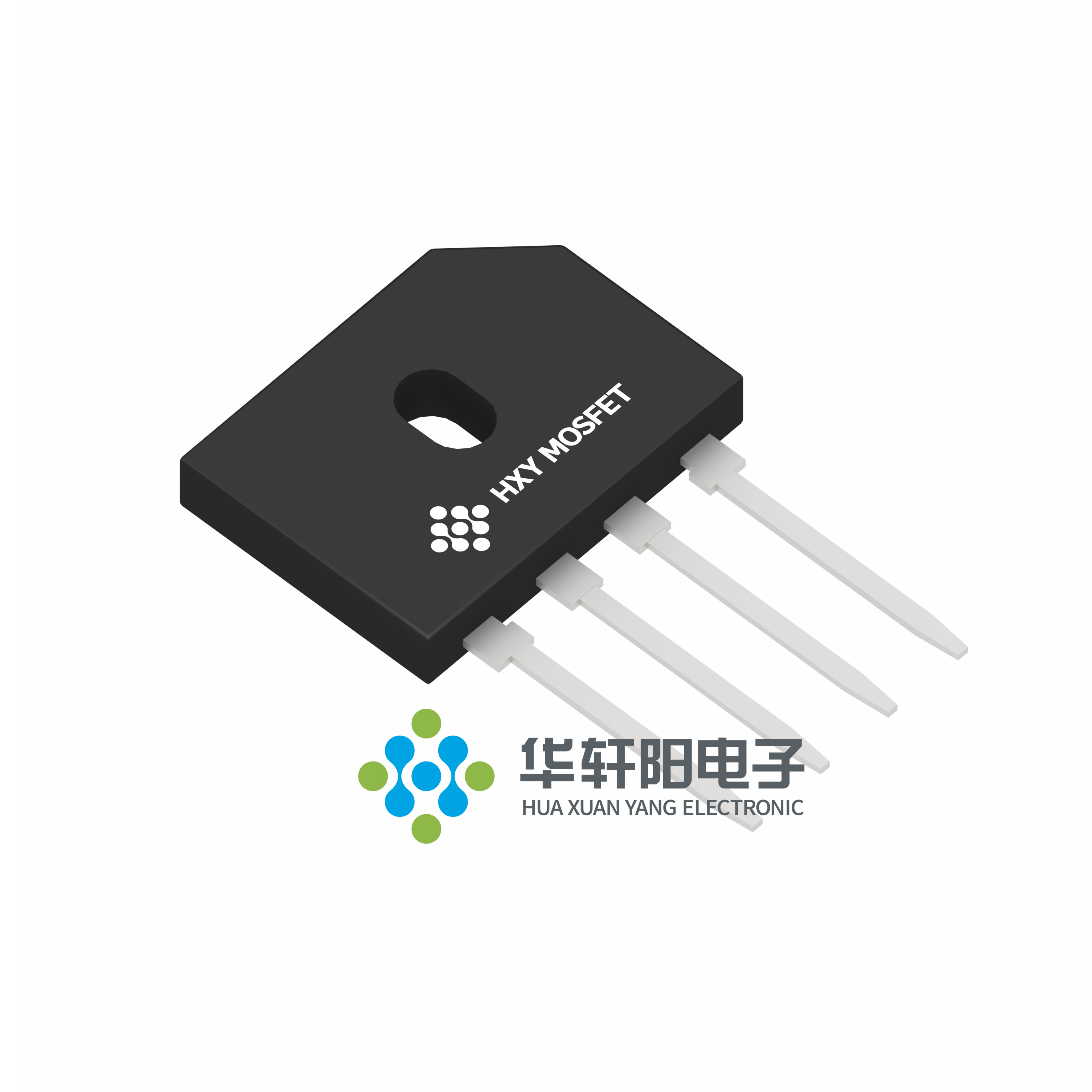

GBU808

产品分类: 整流二极管/整流桥
产品描述: 描述: 这款GBU封装的整流桥器件,专为高效能电子系统设计。其卓越性能体现在800V的直流反向耐压及8A的平均整流电流,确保在高电压大电流环境下稳定工作。正向压降低至1.1V@8A,有效降低功耗,提升系统效率。而反向电流仅为5uA@800V,展现出出色的阻断性能,适用于各类需要高品质半导体器件的应用场景。
供应商型号: GBU808 GBU
供应商: 国内现货
标准整包数: 500
HXY MOSFET/深圳华轩阳电子 整流二极管/整流桥 GBU808

GBU808概述

    塑料封装桥式整流器 GBU8005-GBU810 技术手册

    产品简介


    GBU8005-GBU810 是由 Shenzhen HuaXuanYang Electronics CO.,LTD(华宣阳电子有限公司)生产的塑料封装桥式整流器。这些整流器主要应用于电路板上的安装,具备高浪涌电流能力和出色的温度特性。它们被广泛用于各种需要整流功能的电子设备中,如电源适配器、通信设备和家用电器等。

    技术参数


    GBU8005-GBU810 的主要技术规格如下:
    - 最大重复峰值反向电压 (VRRM):50-1000V
    - 最大交流输入桥电压 (VRMS):35-700V
    - 最大直流阻断电压 (VDC):50-1000V
    - 最大平均正向整流输出电流 (IF(AV)):200A
    - 峰值正向浪涌电流 (IFSM):单个半正弦波,瞬时峰值电流为8.0A
    - 典型热阻 (ReJA):2°C/W
    - 工作结温和存储温度范围 (TJ, TSTG):-55至+150°C

    产品特点和优势


    - UL认证:符合Underwriters Laboratories标准,具有高可靠性。
    - 高温度耐受性:保证在265°C下焊接10秒内可以承受2.3公斤的压力。
    - 高浪涌电流能力:能承受较大的瞬间电流冲击。
    - 快速响应:能够在很短的时间内恢复到正常状态,适用于要求高频率的应用场景。

    应用案例和使用建议


    应用案例
    这些整流器常用于需要整流功能的设备中,如电源适配器、通信基站和家用电器。它们能够高效地将交流电转换为直流电,满足不同负载的需求。
    使用建议
    - 选择合适的型号:根据具体应用场景选择合适的 VRRM 和 VRMS 参数。
    - 正确的散热设计:在高温环境下使用时,需要提供良好的散热措施以保证设备的正常运行。
    - 避免超负荷使用:严格按照规定的最大电流和电压使用,以防止因过载而导致的损坏。

    兼容性和支持


    GBU8005-GBU810 支持与多种电子设备和其他元件的兼容性。厂商提供了详细的技术支持文档,确保客户在使用过程中能够获得必要的帮助。

    常见问题与解决方案


    问题1:如何选择合适的 VRRM 和 VRMS?
    - 解决方案:根据实际应用中的最高电压需求来选择,确保所选型号的 VRRM 和 VRMS 足够高以应对极端情况。
    问题2:如何进行正确的焊接操作?
    - 解决方案:按照厂商提供的焊接参数进行操作,确保焊接温度和时间符合标准。

    总结和推荐


    总体来看,GBU8005-GBU810 拥有卓越的性能和稳定性,适用于多种应用场景。对于需要高可靠性和大功率处理能力的应用,强烈推荐使用此款产品。厂商提供的技术支持和文档详尽,可以帮助用户更好地理解和使用该产品。

GBU808参数

参数
If - 正向电流 -
Ir - 反向电流 -
Vr-反向电压 800V
反向恢复时间 -
正向浪涌电流 -
配置 -
长*宽*高 5.1mm(高度)
通用封装 GBU
应用等级 工业级

GBU808厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

GBU808数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 整流二极管/整流桥 HXY MOSFET/深圳华轩阳电子 GBU808 GBU808数据手册

GBU808封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.625
1500+ ¥ 0.6145
2500+ ¥ 0.5989
库存: 300000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 312.5
直接购买
加入购物车
