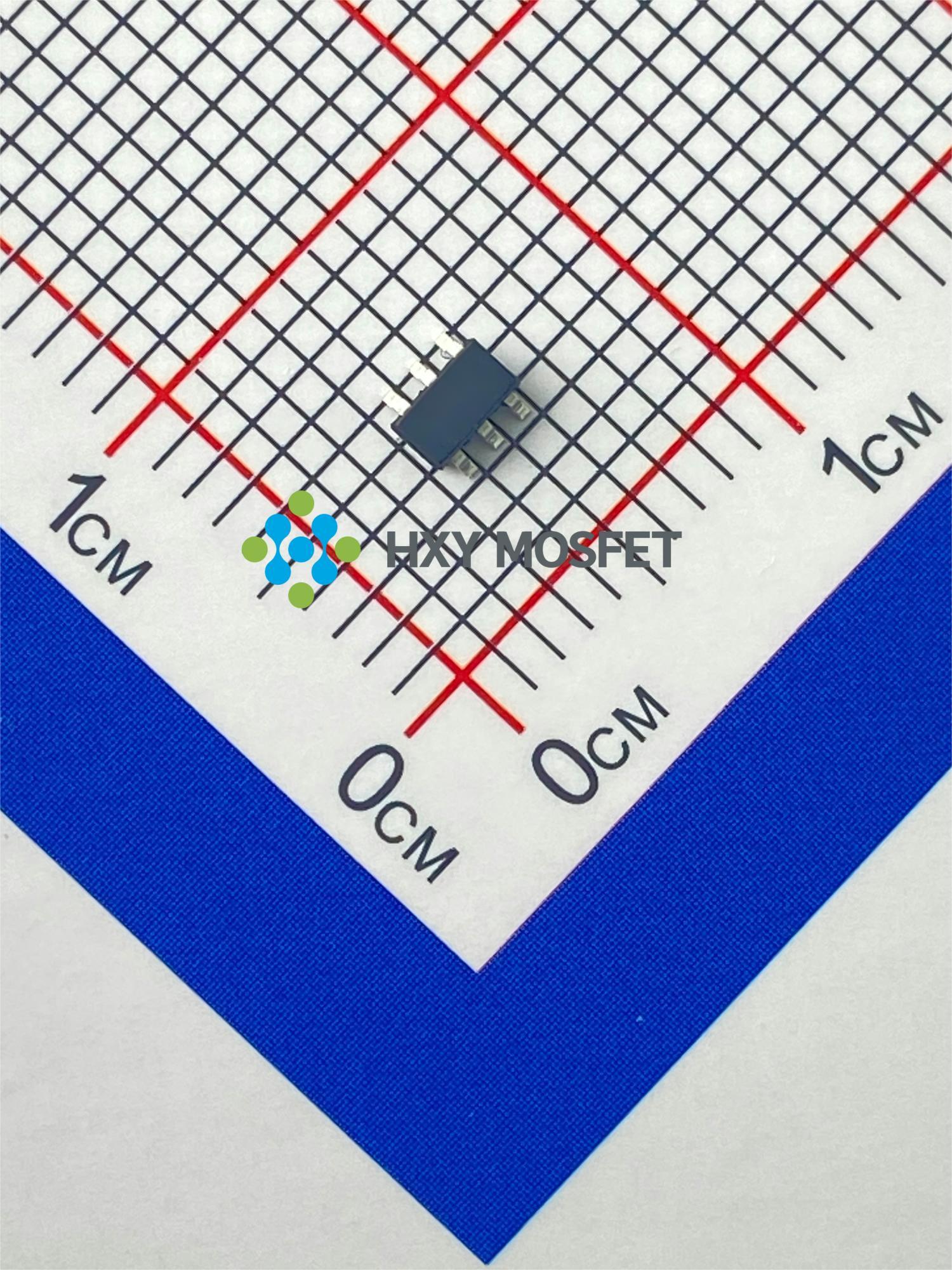

IP4220CZ6

产品分类: TVS二极管/ESD抑制器
产品描述: 描述: 这款ESD静电防护二极管采用SOT-23-6L封装,整合了4个高性能单向通道及1个额外保护单元。工作电压额定值VRWM为5V,每个通道可耐受瞬态电流IPP高达4A,并具有超低结电容CJ仅为0.6pF,尤其适合高速信号线路的精密防静电设计,确保数据传输不受ESD冲击影响,实现全面且高效的电路保护。
供应商型号: IP4220CZ6 SOT-23-6L
供应商: 云汉优选
标准整包数: 3000

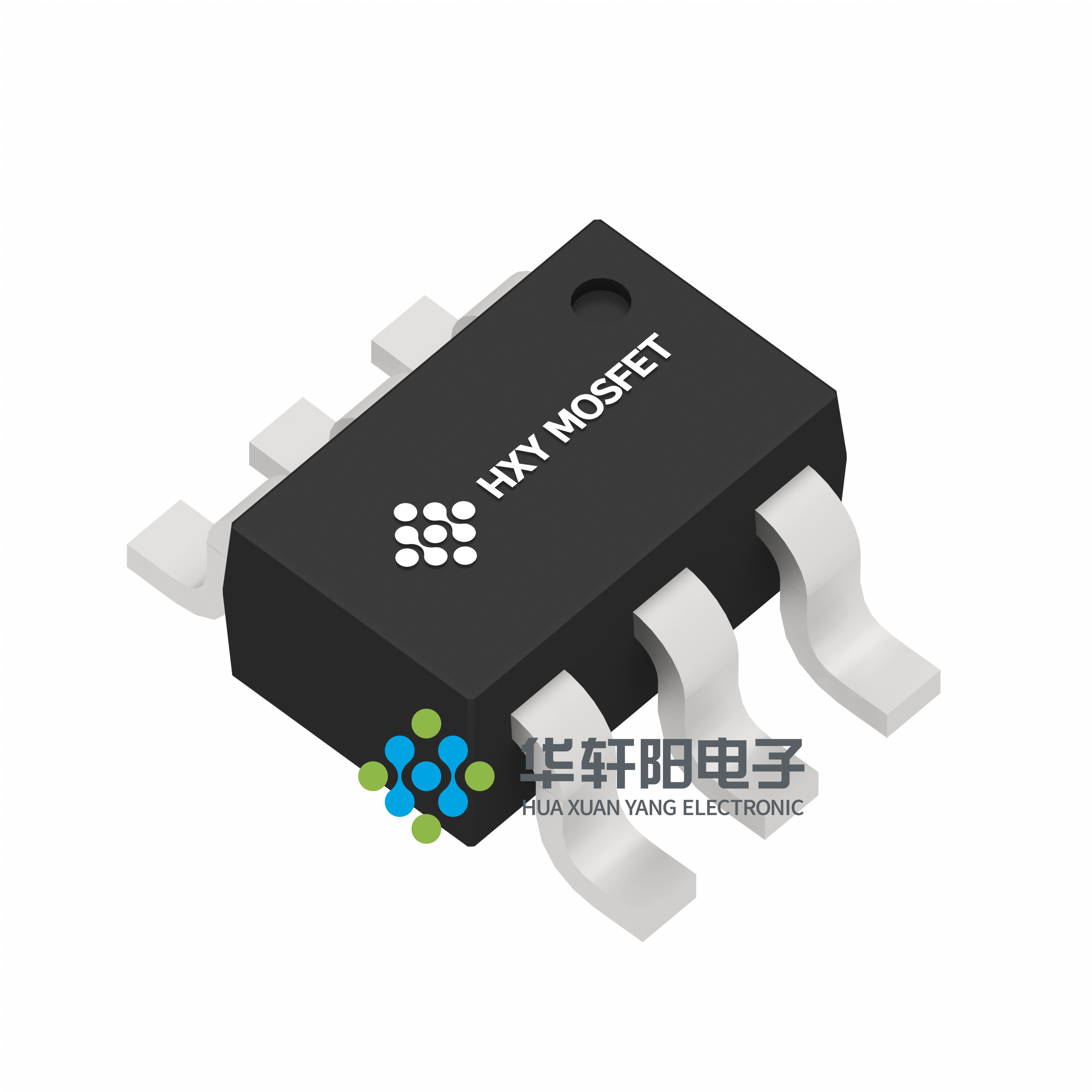

HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 IP4220CZ6

IP4220CZ6概述

    # 产品介绍:IP4220CZ6-HXY ESD保护二极管

    1. 产品简介


    IP4220CZ6-HXY是一款由深圳华轩阳电子有限公司(Huaxuanyang Electronics)生产的五通道超低电容ESD保护二极管阵列。该产品主要用于各种电子设备中的静电放电(ESD)保护,能够显著提高系统的抗干扰能力和可靠性。它特别适用于高速数据线和各类高精度模拟电路的设计中。

    2. 技术参数


    - 通道间到地电容: 最大值为0.3pF
    - 通道间电容: 最大值为0.8pF
    - 峰值脉冲功率 (8/20μs): 55W
    - 峰值脉冲电流 (8/20μs): 4A
    - IEC 61000-4-2空气放电: ±27kV
    - IEC 61000-4-2接触放电: ±15kV
    - 工作温度范围: -55°C 至 +125°C
    - 存储温度范围: -55°C 至 +150°C
    - 反向工作电压: 5V
    - 反向击穿电压: 6V
    - 反向漏电流: 在5V反向工作电压和25°C时最大为1μA
    - 正向钳位电压: IPP=4A,tP=8/20μs 时为8.5V至12.0V
    - 负向钳位电压: IPP=4A,tP=8/20μs 时为1.8V

    3. 产品特点和优势


    IP4220CZ6-HXY具有以下显著特点和优势:
    - 高ESD保护水平: 符合IEC 61000-4-2标准,能承受高达±27kV的空气放电和±15kV的接触放电,确保系统在严苛环境中稳定运行。
    - 超低电容: 电容极低(最高仅0.3pF),保证在高频信号传输中无失真,适合高速数据线路设计。
    - 优化封装: SOT23-6L封装设计,便于高速数据线路的PCB布局。
    - 改进的齐纳结构: 改进了的齐纳二极管结构进一步提升了ESD保护能力。
    - 符合RoHS标准: 环保且满足RoHS要求,适用于汽车和其他特殊行业。

    4. 应用案例和使用建议


    应用案例
    IP4220CZ6-HXY常用于移动设备(如智能手机、平板电脑)、汽车电子设备、工业控制系统及各类高速数据接口(例如USB、HDMI)的保护。特别是在要求高度可靠性的车载系统中,它更是不可或缺。
    使用建议
    为了最大限度地发挥IP4220CZ6-HXY的效能,我们建议:
    - 尽可能靠近需要保护的电路安装该二极管,以减小寄生电容的影响。
    - 设计布线时,考虑并尽量减少信号线长度,以避免不必要的干扰。
    - 定期检查电路状态,确保无ESD损坏导致的性能下降。

    5. 兼容性和支持


    - 兼容性: IP4220CZ6-HXY与主流的高速通信协议兼容,如USB 3.0、HDMI 2.0等。
    - 支持和服务: 深圳华轩阳电子提供全方位的技术支持和售后服务,包括PPAP(生产件批准程序)认证、AEC-Q101汽车级认证等,确保客户获得最佳体验。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 遇到异常烧毁 | 检查电路是否有过载或短路现象,调整相关电路参数 |
    | 静电测试未通过 | 确认接地点正确连接,调整测试条件,确保符合IEC 61000-4-2标准 |
    | 长期使用后性能下降 | 更换老化部件,重新评估系统布线,确保符合设计规范 |

    7. 总结和推荐


    IP4220CZ6-HXY以其卓越的ESD保护能力和低电容特性,在多种应用场景中表现出色。特别适合在高速数据传输和敏感模拟电路中使用,是提升系统可靠性的理想选择。结合其出色的兼容性和厂商提供的强大技术支持,推荐用户广泛采用。
    通过上述分析,可以看出IP4220CZ6-HXY不仅具备出色的技术指标,还在应用上具有广泛的适用性。因此,对于追求高性能和高可靠性的项目,它是一个值得推荐的选择。

IP4220CZ6参数

参数
峰值脉冲功率 55W
极性 单向
工作电压 5V
箝位电压 12V
击穿电压 6V
峰值脉冲电流 4A
通用封装 SOT-23-6L
安装方式 贴片安装
零件状态 在售

IP4220CZ6厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

IP4220CZ6数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HXY MOSFET/深圳华轩阳电子 IP4220CZ6 IP4220CZ6数据手册

IP4220CZ6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.0838
9000+ ¥ 0.0824
15000+ ¥ 0.0803
库存: 720000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 251.4
