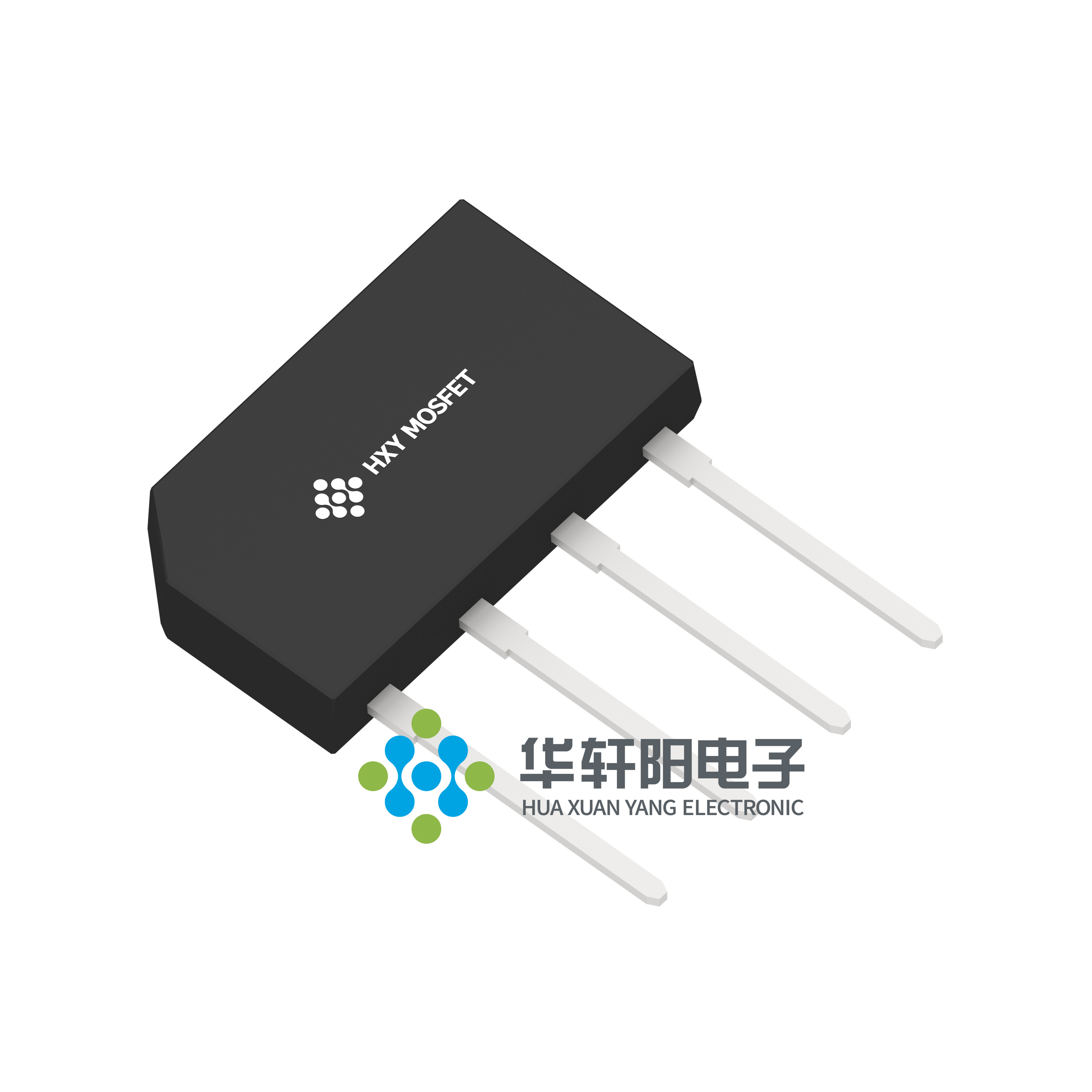

GBL810

产品分类: 整流二极管/整流桥
产品描述: 描述: 此款GBL封装整流桥器件,专为高效能电源转换应用打造。其具备高达1000V的反向电压额定值(VR),确保在高压条件下安全稳定运行。在3A工作电流下,正向压降VF低至1.1V,有效减少功率损耗并提升整体系统效能。此外,该器件的最大连续输出电流可达8A(IO),展现出卓越的电流承载能力,尤其适用于需要处理中高电流强度及高电压环境的电路设计。这款整流桥凭借其高性能与高可靠性,成为您实现理想电源转换方案的理想之选。
供应商型号: GBL810 GBL
供应商: 国内现货
标准整包数: 500
HXY MOSFET/深圳华轩阳电子 整流二极管/整流桥 GBL810

GBL810概述


    产品简介


    塑封桥式整流器(GBL8005-GBL810)
    塑封桥式整流器是一种广泛应用在电路板设计中的电子元器件,具备高可靠性、低成本和便于焊接的优点。这些器件广泛应用于各种电子设备中,如电源适配器、计算机电源供应器、工业自动化设备等。

    技术参数


    | 参数 | 型号 | 单位 |
    |
    | 最大反复峰值反向电压(VRRM) | 50, 100, 200, 400, 600, 800, 1000 | V |
    | 最大有效值电压(VRMS) | 35, 70, 140, 280, 420, 560, 700 | V |
    | 最大直流阻断电压(VDC) | 50, 100, 200, 400, 600, 800, 1000 | V |
    | 最大平均正向电流(I(AV)) | 8 | A |
    | 峰值正向浪涌电流(IFSM) | 175 | A |
    | 最大正向电压(VF) | 1.1 | V |
    | 最大直流反向电流(IR) | 10.0 uA | uA |
    | 融断I2t等级(t<8.3ms) | 120 | A |
    | 每单元典型热阻(RθJC) | 1.8 | ℃/W |
    | 工作温度范围(TJ) | -55到+150℃ | ℃ |
    | 存储温度范围(TSTG) | -55到+150℃ | ℃ |

    产品特点和优势


    1. 高可靠性和低损耗:塑封桥式整流器采用模压塑料封装技术,具有低成本和可靠的构造,能够提供高达1000V的反向电压,满足多种应用场景的需求。
    2. 低功耗:低正向电压降和高电流承载能力使得这些器件非常适合需要低损耗的应用。
    3. 安全性:塑封材料通过UL可燃性等级94V-0认证,确保在高温下的安全运行。
    4. 轻便耐用:重量仅为2.15克,使得其易于集成到各种便携式和紧凑型设备中。

    应用案例和使用建议


    - 电源适配器:用于转换交流电到直流电,适用于笔记本电脑、手机等设备。
    - 工业自动化:应用于工厂自动化系统,保证稳定的电力供应。
    - 电源供应器:在计算机电源供应器中,起到整流的作用,提高系统的稳定性。
    使用建议:在选择合适型号时,需根据具体的工作电压和电流需求来决定,确保在最大额定值内使用以避免损坏。

    兼容性和支持


    这些塑封桥式整流器与市场上大多数印刷电路板(PCB)兼容,易于安装。厂商提供了详细的技术支持文档和售后服务,确保客户能够顺利使用这些产品。

    常见问题与解决方案


    1. 问:在什么情况下器件可能失效?
    - 答:过载或超温使用可能导致器件失效。建议严格按照技术手册中的操作条件使用,特别是在极端温度条件下。
    2. 问:如何检查器件是否正常工作?
    - 答:可以使用万用表检测正向和反向电压,确保符合手册中的技术规格。

    总结和推荐


    塑封桥式整流器(GBL8005-GBL810)凭借其高可靠性、低成本和优异的电气性能,在多个应用领域表现出色。虽然这些器件适合广泛的使用场景,但在涉及极高可靠性的应用中需谨慎。总体来说,强烈推荐使用这些高质量的产品以确保设备的稳定运行。
    对于需要在恶劣环境下工作的应用场景,应考虑额外的安全措施和冗余设计,以确保系统的整体可靠性。

GBL810参数

参数
正向浪涌电流 -
配置 -
If - 正向电流 -
Ir - 反向电流 -
Vr-反向电压 -
反向恢复时间 -

GBL810厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

GBL810数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 整流二极管/整流桥 HXY MOSFET/深圳华轩阳电子 GBL810 GBL810数据手册

GBL810封装设计

查看详情并下载
Symbol
Footprint
3D Model
