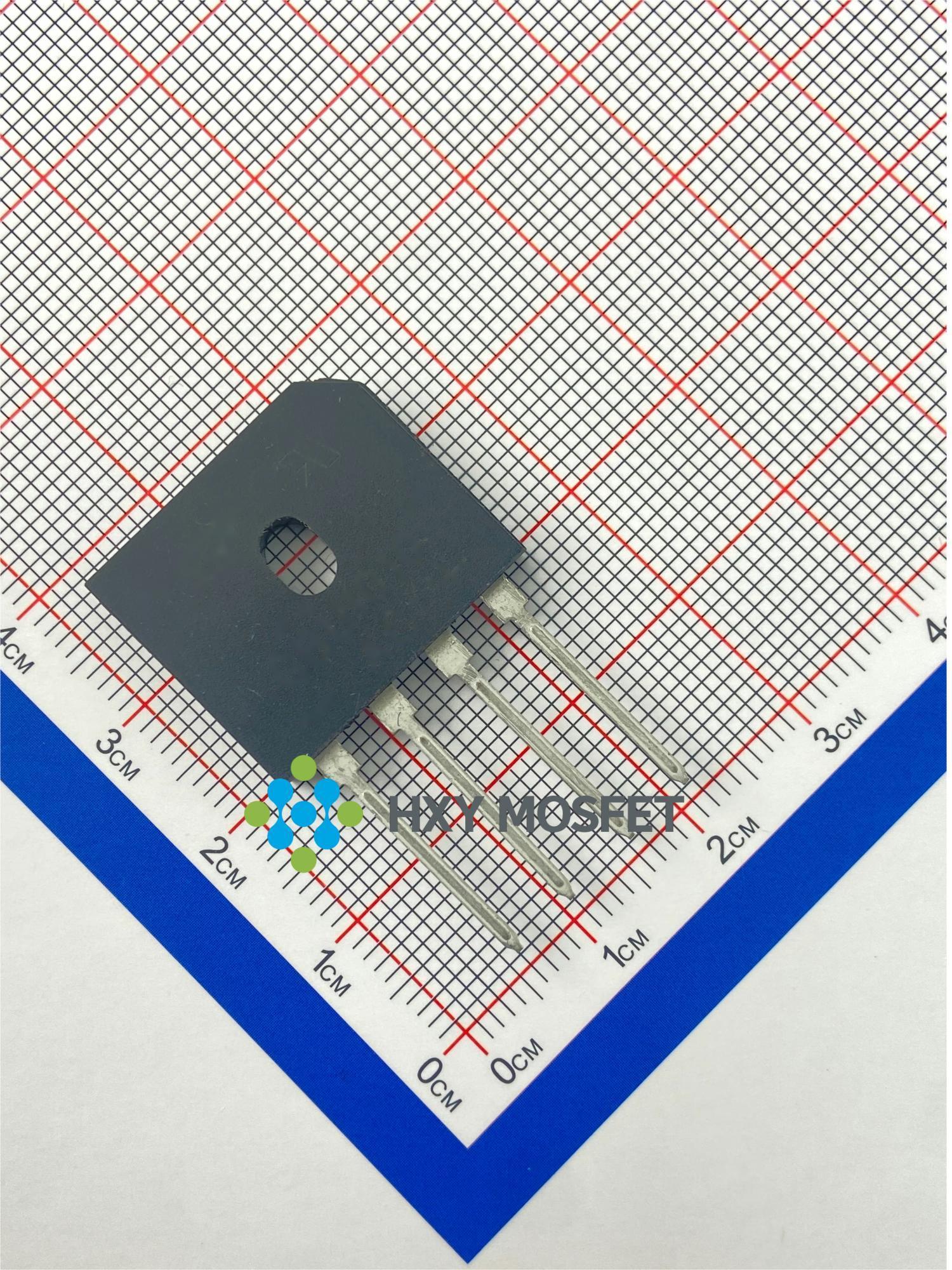

GBU610

产品分类: 整流二极管/整流桥
产品描述: 描述: 这款GBU封装整流桥,属于高效率、低损耗的优质器件。其拥有1000V的卓越反向电压额定值(VR),在6A工作电流下,正向压降VF仅为1.05V,确保了设备在大电流运行时仍能保持较低能耗及高效能表现。最大连续输出电流高达6A(IO),保证了稳定可靠的电力传输。适用于各类高电压、大电流应用场景,是您电路设计的理想选择,助您实现性能与耐用性的完美结合。
供应商型号: GBU610 GBU
供应商: 国内现货
标准整包数: 500

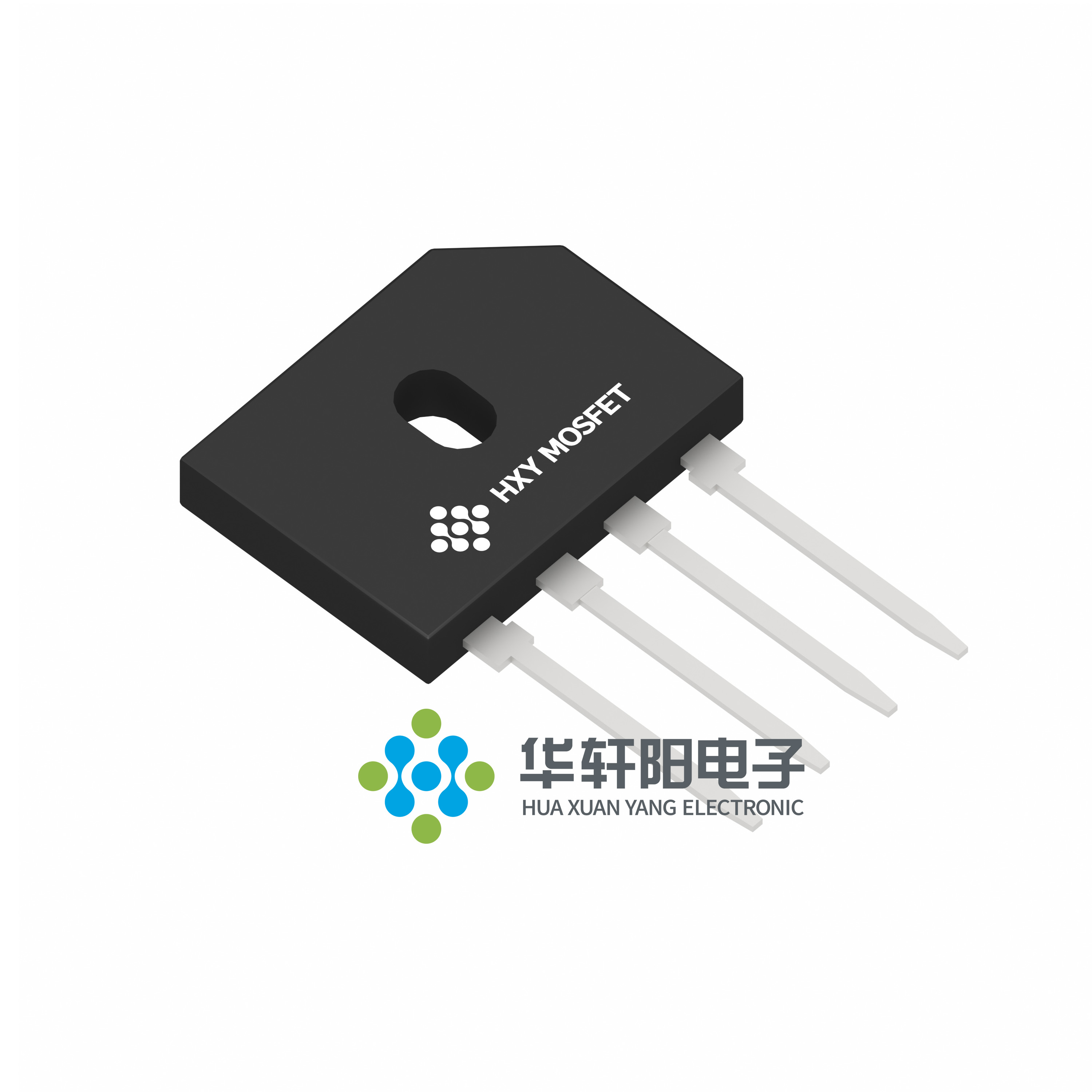

HXY MOSFET/深圳华轩阳电子 整流二极管/整流桥 GBU610

GBU610概述


    产品简介


    电子元器件:塑料封装桥式整流器(GBU6005-GBU610)
    该系列桥式整流器由深圳华轩阳电子有限公司生产,是UL认证认可组件目录下列入的产品,文件编号为E142814。采用符合UL标准94V-0阻燃等级的塑料材料,特别适合PCB板安装。这些桥式整流器具有高浪涌电流能力,可确保在高温条件下焊接的可靠性,满足高达265°C的温度要求。该系列产品广泛应用于需要高可靠性的电子设备中,如通信设备、电源管理模块及工业控制设备。

    技术参数


    | 参数名称 | 符号 | 单位 | 值 |
    ||
    | 最大重复峰值反向电压 | VRRM | V | 50, 100, 200, 400, 600, 800, 1000 |
    | 最大RMS桥输入电压 | VRMS | V | 50, 100, 200, 400, 600, 800, 1000 |
    | 最大直流阻断电压 | VDC | V | 50, 100, 200, 400, 600, 800, 1000 |
    | 最大平均正向整流输出电流 | IF(AV) | A | 2.2 |
    | 单次正弦波峰值正向浪涌电流 | IFSM | A | 200 |
    | 融合额定值(t<8.3ms) A | 500 |
    | 每个元件典型热阻 | ReJA | °C/W | 200 |
    | 工作结温和存储温度范围 | TJ,TSTG | °C | -55至+150 |

    产品特点和优势


    1. 高可靠性:UL认证保证了产品的安全性与稳定性。
    2. 耐高温设计:支持高达265°C的焊接温度,适合恶劣环境下的使用。
    3. 大电流处理能力:具备强大的浪涌电流承受能力,适合多种高负载场景。
    4. 优异的热管理:较低的热阻确保了长期稳定运行。

    应用案例和使用建议


    应用案例:
    - 家用电器电源适配器
    - 工业自动化设备的电源模块
    - 汽车电子系统的辅助供电单元
    使用建议:
    - 在使用时需注意不要超过最大额定值,避免因过载导致损坏。
    - 针对不同的负载类型,应适当调整电路参数以达到最佳性能。

    兼容性和支持


    该桥式整流器与其他常见的电子元件高度兼容,适用于多种标准接口。制造商提供了全面的技术支持和服务网络,包括在线文档、样品请求和技术咨询热线,帮助客户快速解决问题并优化设计方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品无法正常工作 | 确认是否符合所有连接条件,并检查接线是否正确 |
    | 输出电压波动较大 | 检查负载是否符合规格要求,必要时添加滤波电路 |
    | 温度过高 | 改善散热措施,如增加散热片或降低功耗 |

    总结和推荐


    总体而言,GBU6005-GBU610系列塑料封装桥式整流器凭借其卓越的技术参数、可靠的品质保障以及广泛的适用范围,在众多领域展现了强大的竞争力。我们强烈推荐此产品用于需要高性能整流解决方案的应用场合。然而,在任何特定应用之前,务必查阅完整的规格书并进行必要的测试验证。

GBU610参数

参数
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 -
配置 -
If - 正向电流 -
Ir - 反向电流 -

GBU610厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

GBU610数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 整流二极管/整流桥 HXY MOSFET/深圳华轩阳电子 GBU610 GBU610数据手册
