首页  >  产品百科  >  GBL610

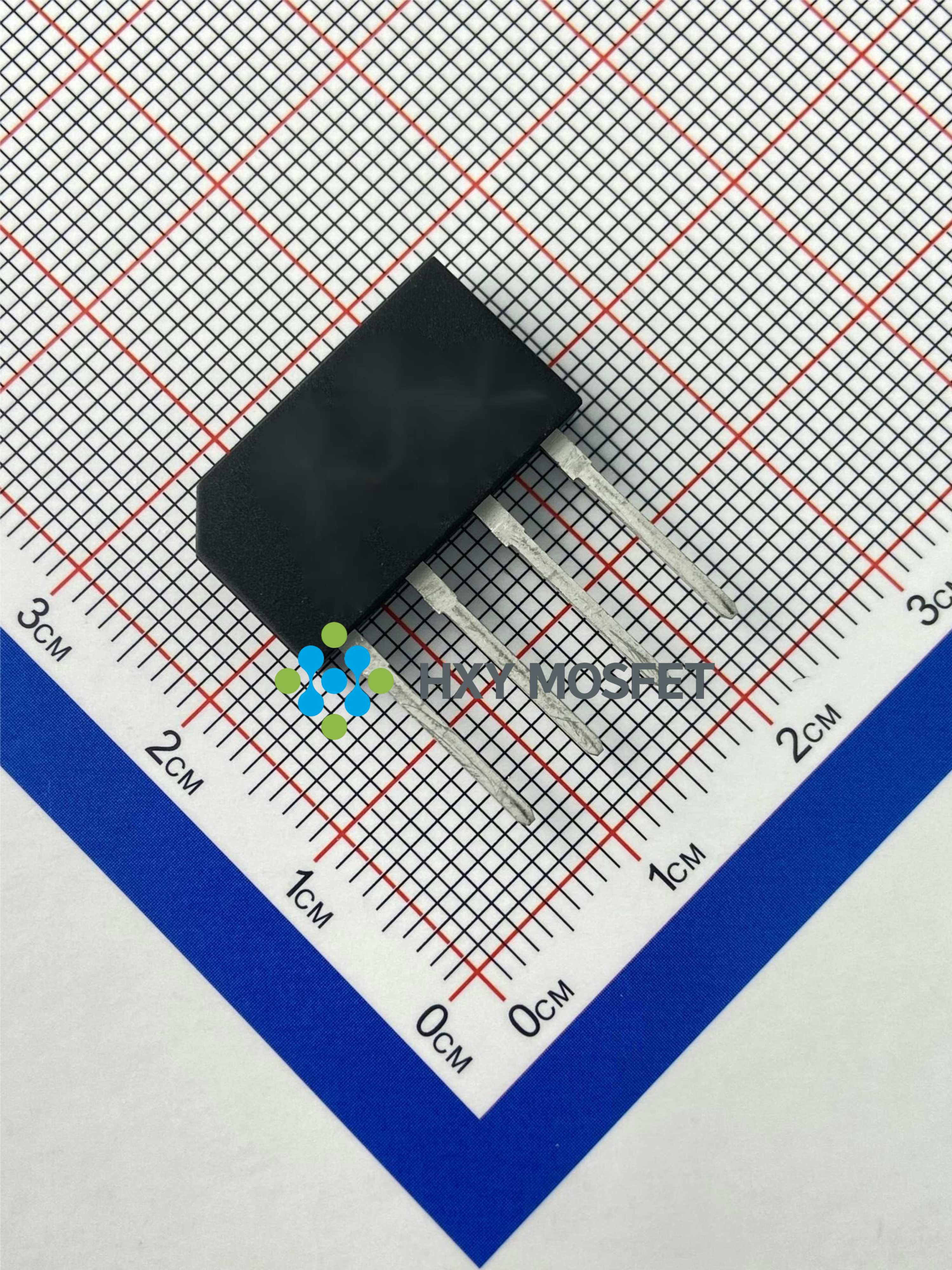

GBL610

产品分类: 整流二极管/整流桥
产品描述: 描述: 这款GBL封装整流桥器件,专为高效率电源转换应用设计。具有1000V的高强度反向电压额定值(VR),确保在严苛高压环境下稳定工作。其特性在于3A电流下的正向压降VF仅为1.1V,有效减少能耗并提升系统性能表现。器件具备出色的电流处理能力,最大连续输出电流可达6A(IO),确保在中等至大电流应用场合下持续高效运作。适用于各类要求高电压、高可靠性的电路设计,是您实现优质电源转换的理想选择。
供应商型号: GBL610 GBL
供应商: 国内现货
标准整包数: 500

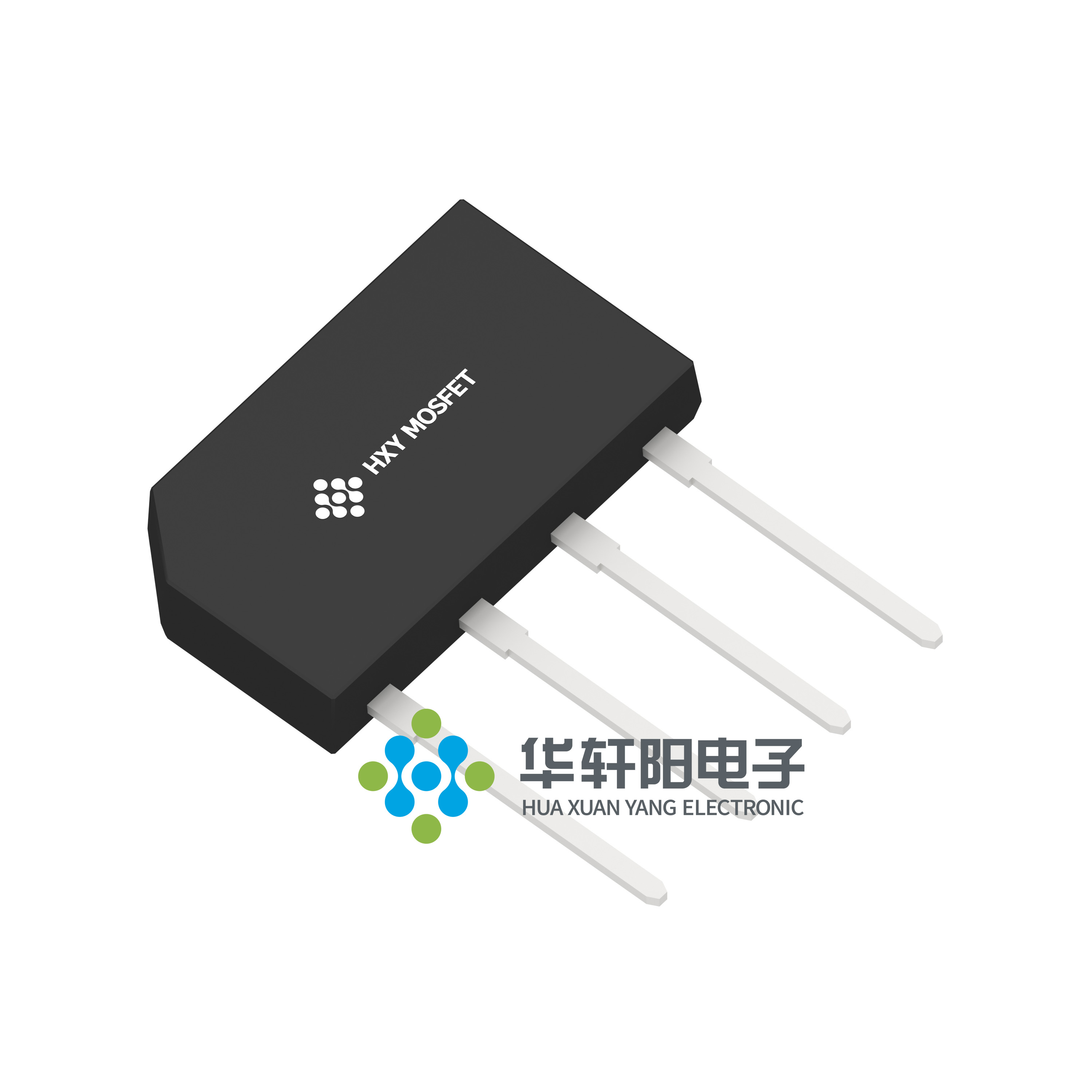

HXY MOSFET/深圳华轩阳电子 整流二极管/整流桥 GBL610

GBL610概述

    高品质桥式整流器技术手册

    一、产品简介


    深圳市华轩阳电子有限公司(HXYMOS)的GBL6005-GBL610是一款塑料封装桥式整流器。这类产品通常用于电路板设计中,具有低导通电压和高电流能力的特点。它的设计可靠且成本低廉,适用于多种电子设备中,如电源适配器、充电器和开关电源等。

    二、技术参数


    以下是GBL6005-GBL610的技术参数和性能指标:
    | 参数 | GBL6005 | GBL601 | GBL602 | GBL604 | GBL606 | GBL608 | GBL610 |

    | 最大重复峰值反向电压 (VRRM) | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 最大有效值电压 (VRMS) | 35 | 70 | 140 | 280 | 420 | 560 | 700 |
    | 最大直流阻断电压 (VDC) | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 最大平均正向电流 (I(AV)) | 6A | - | - | - | - | - | - |
    | 峰值正向浪涌电流 (IFSM) | 175A | - | - | - | - | - | - |
    | 正向电压最大值 (VF) | 1.1V | - | - | - | - | - | - |
    | 最大直流反向电流 (IR) | 10.0μA | - | - | - | - | - | - |
    | 融合电流 (I2t) | 120A | - | - | - | - | - | - |
    | 典型热阻 (RθJC) | 1.8℃/W | - | - | - | - | - | - |

    三、产品特点和优势


    - 可靠性高:采用模制塑料工艺,确保低成本且高性能的产品。
    - 安全性高:塑料材料具有UL 94V-0级阻燃性,保障电路安全。
    - 温度范围广:工作温度范围从-55°C到+150°C,适用广泛。
    - 快速响应:融合电流高达120A,满足快速过载保护需求。
    - 低导通电压:最小导通电压仅为1.1V,提升效率。
    - 耐高温:额定直流反向电流在125°C下仍可达到10.0μA。

    四、应用案例和使用建议


    - 电源适配器:GBL6005-GBL610可以用于电源适配器的设计,确保设备在不同负载条件下稳定运行。
    - 工业控制设备:这些整流器在工业自动化系统中广泛应用,提供可靠的电力转换。
    - 消费电子产品:可用于笔记本电脑、智能手机充电器等设备,确保充电过程的安全和高效。
    使用建议:
    - 在选择整流器时,应根据具体应用需求选择适当的型号,以确保最佳性能。
    - 确保设计电路的散热措施足够,避免过热引发的安全问题。

    五、兼容性和支持


    - 兼容性:本产品与其他常见的电子元件具有良好的兼容性,适用于各种电路设计。
    - 支持服务:HXYMOS提供全面的技术支持和售后服务,包括应用指导和技术咨询。

    六、常见问题与解决方案


    - 问题:设备过热,影响正常工作。
    - 解决方案:检查散热设计,增加散热片或风扇以改善散热效果。
    - 问题:整流器工作不稳定,输出电压波动大。
    - 解决方案:检查负载情况,确认是否超出整流器的最大工作范围。必要时,考虑更换更高容量的型号。

    七、总结和推荐


    总体来说,GBL6005-GBL610是一款性能优越的桥式整流器,具有低导通电压、高电流能力和良好的可靠性。它在电源管理和电力转换方面表现出色,适用于多种应用场景。考虑到其优异的性价比和广泛的适用范围,强烈推荐使用这款产品。但请注意,任何半导体产品都有一定的失效概率,因此在设计和使用过程中应采取适当的安全措施,以避免潜在的风险。

GBL610参数

参数
If - 正向电流 -
Ir - 反向电流 -
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 -
配置 -

GBL610厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

GBL610数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 整流二极管/整流桥 HXY MOSFET/深圳华轩阳电子 GBL610 GBL610数据手册

GBL610封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.5556
1500+ ¥ 0.5463
2500+ ¥ 0.5325
库存: 300000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 277.8
直接购买
加入购物车
