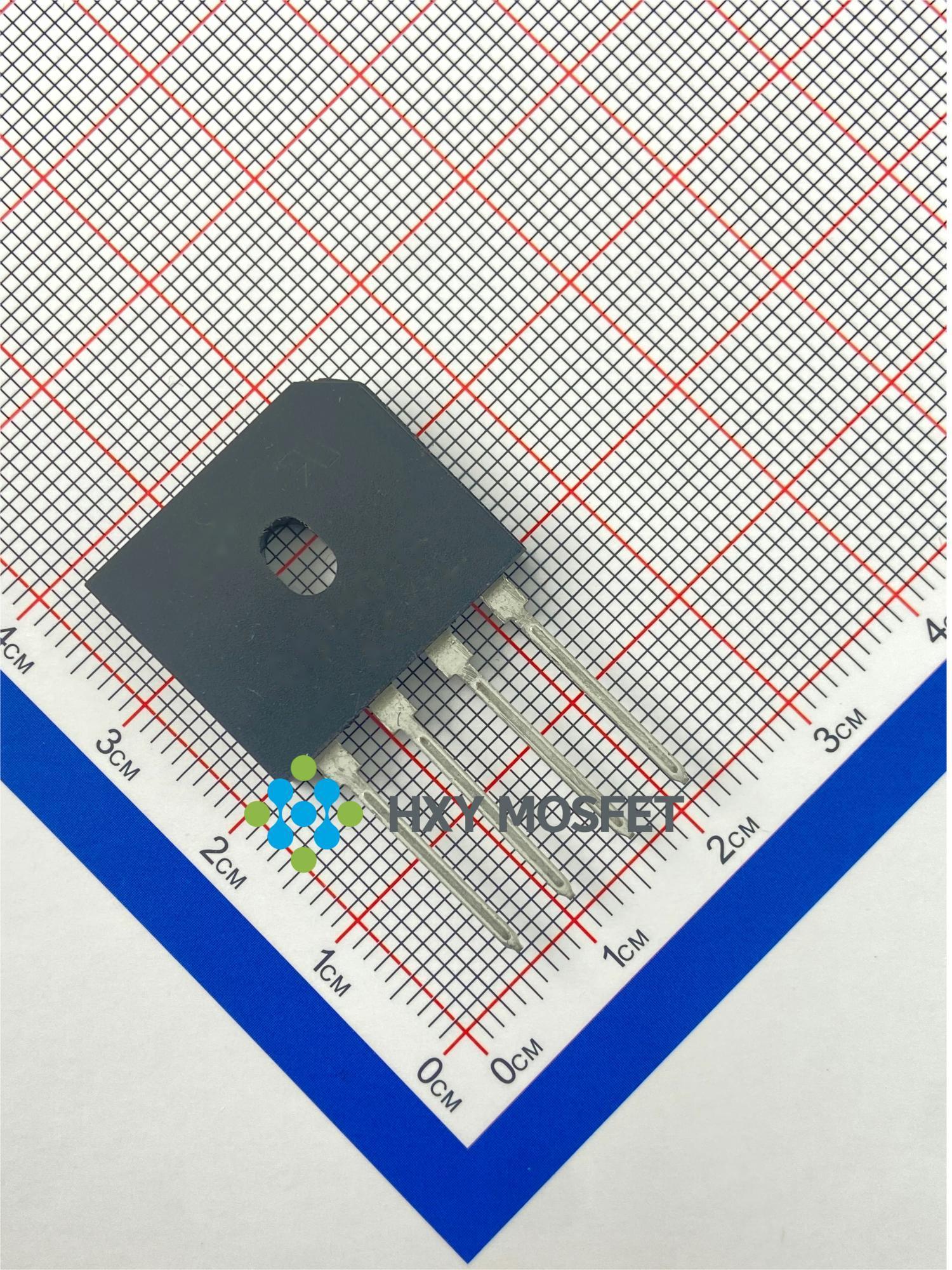

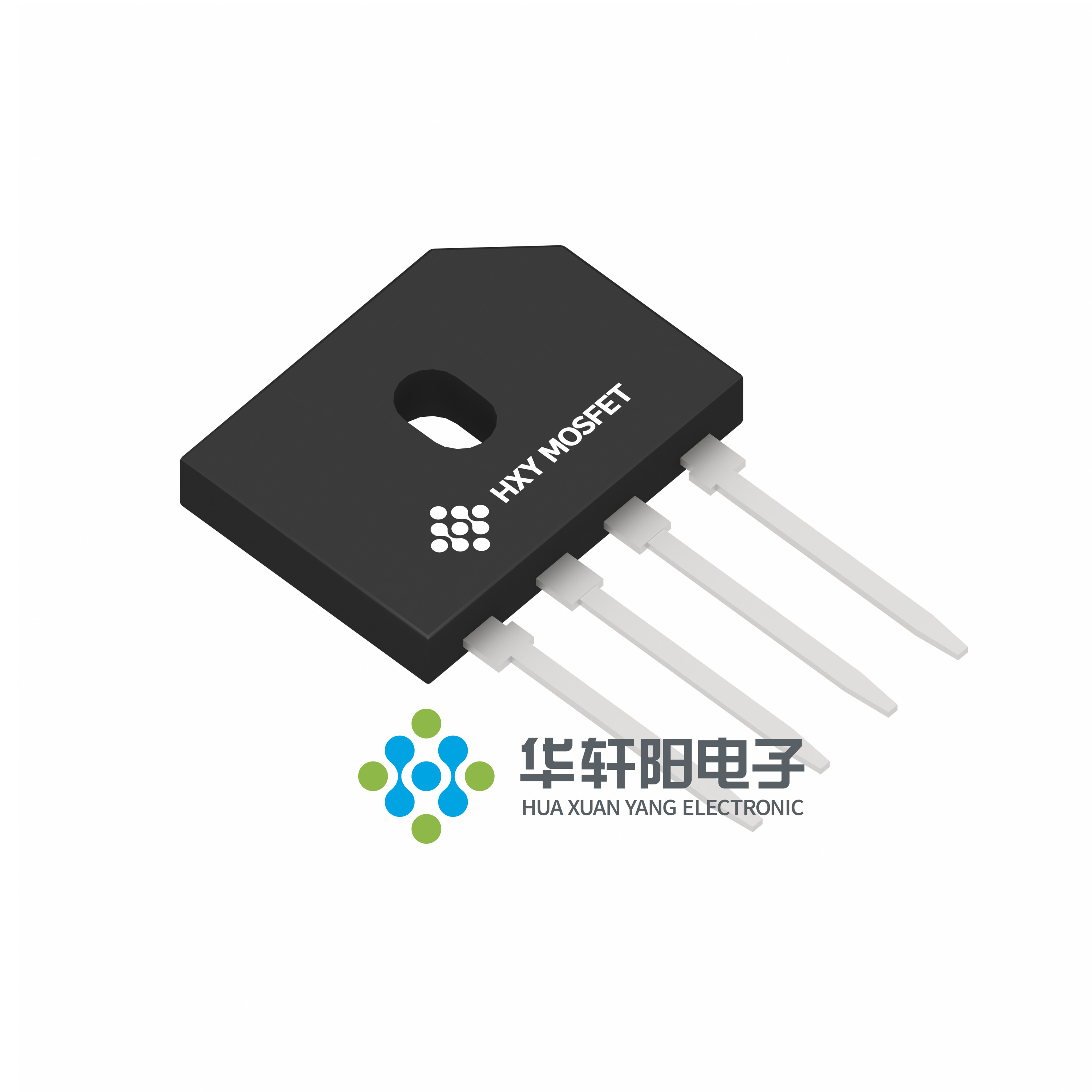

GBU1510

产品分类: 整流二极管/整流桥
产品描述: 描述: 此款GBU封装整流桥器件,以其卓越的性能和稳定性脱颖而出。其具备1000V的高反向电压额定值(VR),即使在10A连续工作电流下,正向压降VF也能保持在低至1.05V,有效优化系统能效表现。同时,该器件具有强大的持续电流承载能力,高达15A(IO),确保了在严苛条件下仍能稳定可靠地运行。这款整流桥适用于各类高电压、大电流应用环境,是您电路设计的理想之选,助您实现高效稳定的电源转换。
供应商型号: GBU1510 GBU
供应商: 国内现货
标准整包数: 500
HXY MOSFET/深圳华轩阳电子 整流二极管/整流桥 GBU1510

GBU1510概述

    电子元器件产品技术手册解析:塑料封装桥式整流器

    1. 产品简介


    本产品系列为塑封桥式整流器(GBU),适用于PC板安装。该系列在UL(美国保险商实验室)的认证组件索引下被列为认可组件,文件编号为E142814。所用的塑料材料通过了Underwriters Laboratories的阻燃性认证,达到94V-0级别。该系列产品具有高浪涌电流能力,能够在高达265°C的温度下进行高温焊接,同时保证2.3公斤力的压力。

    2. 技术参数


    电气特性
    - 最大重复峰值反向电压(VRRM):50 V 至 1000 V
    - 最大均方根桥输入电压(VRMS):2.2 V 至 700 V
    - 最大直流断开电压(VDC):500 V
    - 最大平均正向整流输出电流(TA=100°C):1 A 至 220 A
    - 峰值正向浪涌电流(单半正弦波叠加在额定负载上)(JEDEC方法):15.0 A 至 150.0 A
    - 融断等级(t<8.3ms):0.1 A 至 20.0 A
    - 每个元件的热阻(RθJA):2 C/W
    - 工作结温和存储温度范围:-55°C 至 +150°C
    电学特性
    - 最大瞬时正向电压降(每腿10.0A时):1.05 V
    - 最大直流反向电流(TA=25°C时):5.0 μA
    - 每个元件的TA=125°C时的直流断开电压:500 V

    3. 产品特点和优势


    - 高可靠性:UL认证确保了产品的可靠性和安全性。
    - 高浪涌电流能力:能够承受较高的瞬时浪涌电流。
    - 高温适应性:可在高达265°C的环境下进行焊接,保证良好的耐温性。
    - 阻燃性:采用94V-0级别的阻燃塑料材料,提高了安全性能。
    - 广泛应用:适用于多种电气设备和电路设计。

    4. 应用案例和使用建议


    应用案例
    - 电源转换:广泛应用于各种电源转换设备中,如开关电源、逆变器等。
    - 电机控制:用于电机驱动电路中的整流功能。
    - 照明系统:LED照明系统中的整流模块。
    使用建议
    - 在高可靠性要求的应用中(如医疗设备、航空控制系统),需要严格遵循制造商提供的使用指南和注意事项。
    - 在极端环境条件下使用时,建议进行额外的保护措施,以确保设备的稳定运行。

    5. 兼容性和支持


    兼容性
    - 该产品可与其他标准电气元件和设备兼容,具体兼容性需参考产品规格书和用户手册。
    支持和维护
    - 用户可以通过联系当地的HUA XUAN YANG ELECTRONICS代表获取技术支持和售后服务。
    - 用户也可以访问官方网站(www.hxymos.com)获取更多技术文档和资料。

    6. 常见问题与解决方案


    常见问题
    1. 浪涌电流处理:在某些情况下,产品可能无法承受较大的瞬时浪涌电流。
    - 解决方案:建议增加外部保护电路,如熔断器或浪涌吸收器,以保护产品免受过载电流的影响。
    2. 焊接温度过高导致损坏:在焊接过程中,温度过高可能导致产品损坏。
    - 解决方案:严格按照制造商规定的焊接条件进行操作,避免超出规定的温度限制。

    7. 总结和推荐


    综上所述,该塑封桥式整流器在多个方面表现出色,具有高可靠性、高浪涌电流能力和良好的高温适应性。它适用于多种电气设备和电路设计,尤其是在高可靠性要求的应用场合。如果您正在寻找一款可靠的桥式整流器,我们强烈推荐使用这款产品。然而,在某些极端应用场合中,用户仍需谨慎选择并采取相应的保护措施,以确保设备的安全运行。

GBU1510参数

参数
If - 正向电流 15A
Ir - 反向电流 5μA
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 -
配置 -
通用封装 GBU
安装方式 通孔安装
