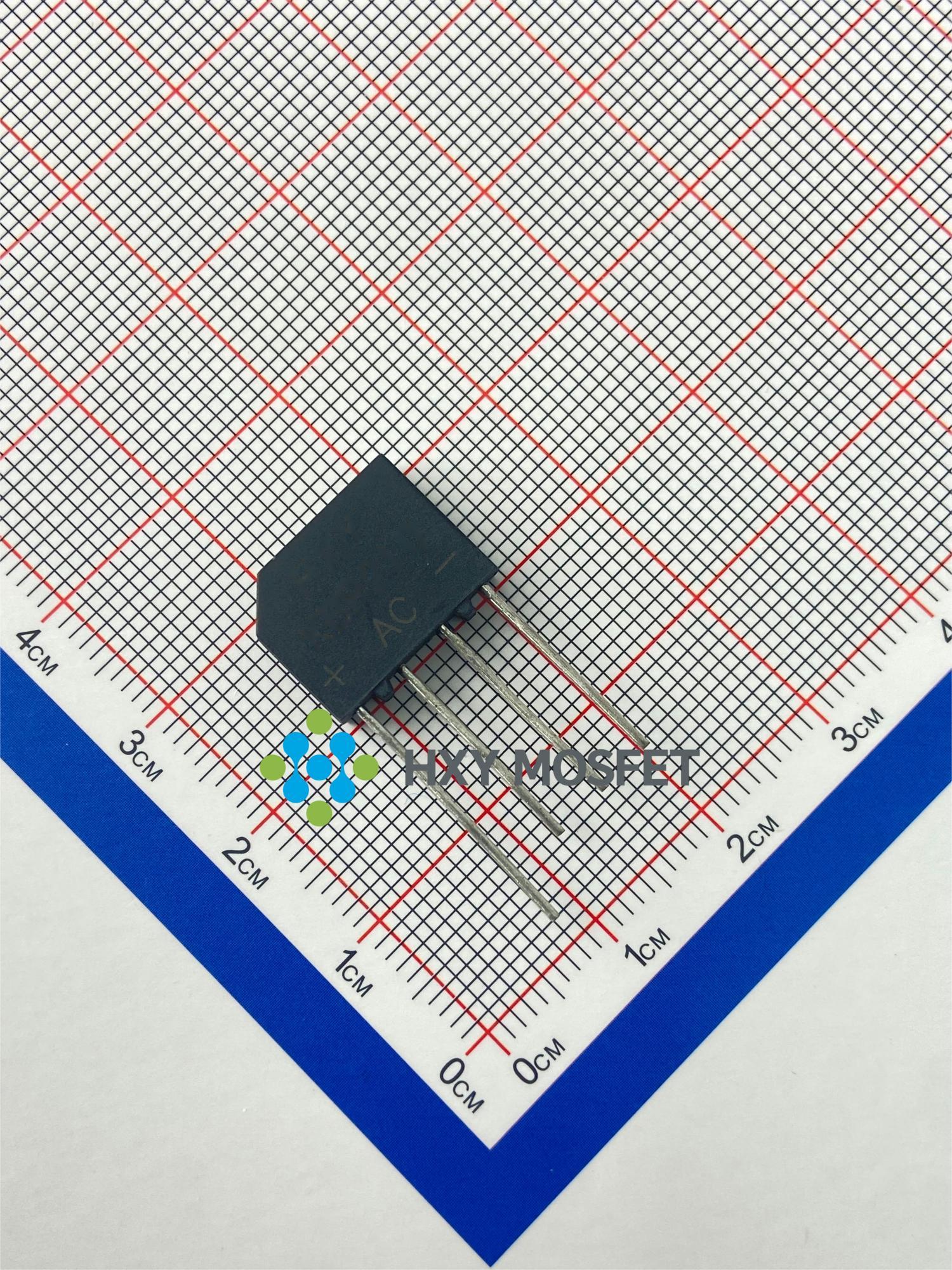

KBP206

产品分类: 整流二极管/整流桥
产品描述: 描述: 这款采用KBP封装的高效整流桥器件,专为600V电压等级及中小电流应用量身打造。其具备卓越的耐压性能,在600V反向电压下稳定运行,确保系统可靠性。在2A的工作电流下,正向电压降控制在1.1V以内,实现低功耗与高效率的电力转换。器件的最大连续输出电流为2A,适用于电源适配器、小型电机驱动及各类电子设备内部整流环节。选择本款KBP封装整流桥,将助力您的产品实现更优能效比和长期稳定的电路性能。
供应商型号: KBP206 KBP
供应商: 云汉优选
标准整包数: 500

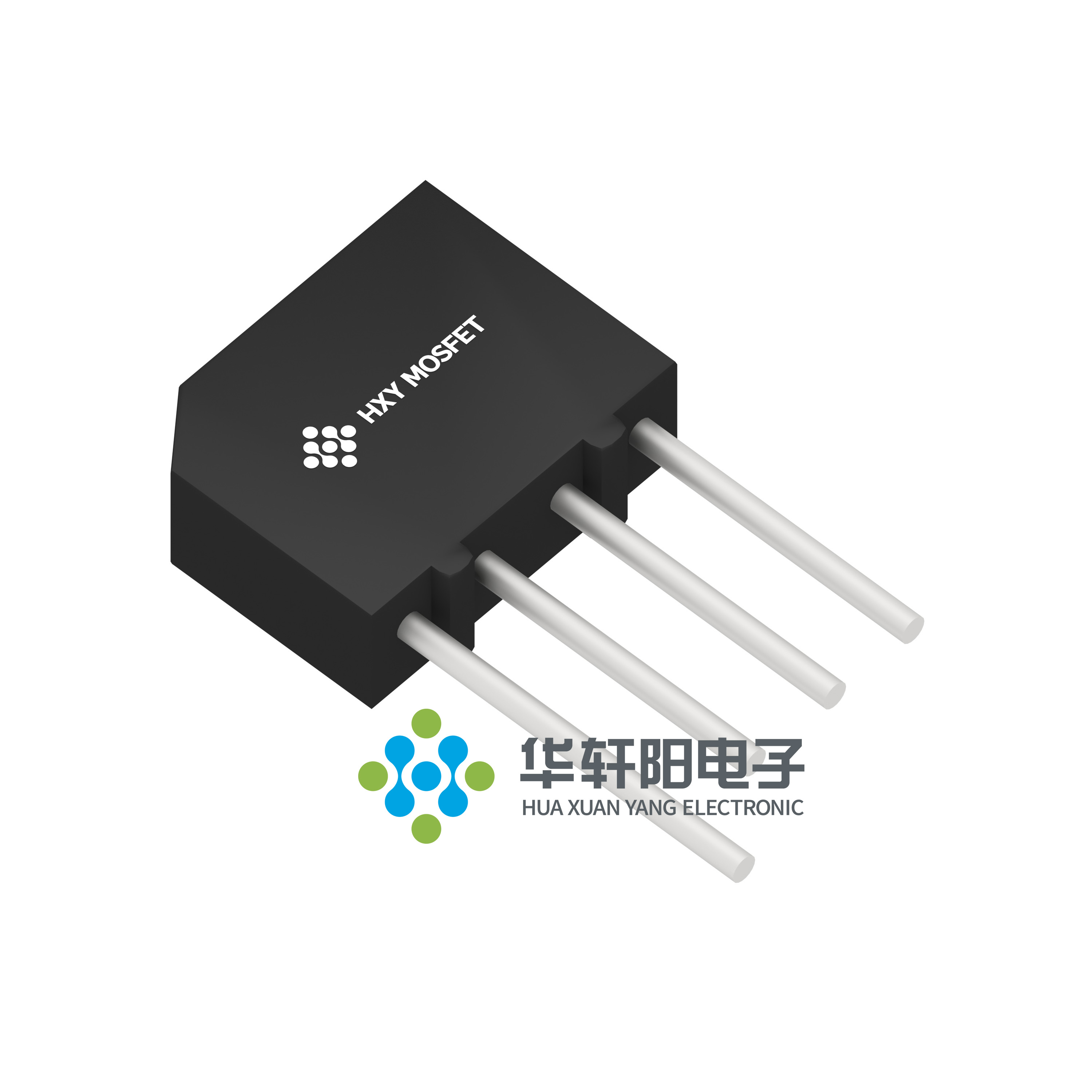

HXY MOSFET/深圳华轩阳电子 整流二极管/整流桥 KBP206

KBP206概述

    电子元器件技术手册解析:塑料封装桥式整流器

    产品简介


    本文介绍了深圳华轩阳电子有限公司(Shenzhen HuaXuanYang Electronics CO., LTD)生产的塑料封装桥式整流器(KBP2005-KBP210)。这种整流器广泛应用于电源转换电路中,能够将交流电转换为直流电,特别适用于印刷电路板的安装。

    技术参数


    以下是该产品的详细技术参数列表:
    | 参数 | 符号 | 单位 | 值 |
    | : | : | : | : |
    | 最大重复峰值反向电压 | VRRM | V | 50, 100, 200, 400, 600, 800, 1000 |
    | 最大有效值输入电压 | VRMS | V | 35, 70, 140, 280, 420, 560, 700 |
    | 最大直流断开电压 | VDC | V | 50, 100, 200, 400, 600, 800, 1000 |
    | 最大平均正向整流输出电流(TA=50°C) | IF(AV) | A | 60 |
    | 峰值正向浪涌电流(单半正弦波叠加在额定负载上) | IFSM | A | 10.0 |
    | 熔断等级(t<8.3ms) A | 2.0 |
    | 元件到散热片的热阻 | ReJA | °C/W | 15.0 |
    | 元件典型结电容 | Cj | pF | 25.0 |
    | 工作结温和存储温度范围 | TJ, TSTG | °C | -55至+150 |

    产品特点和优势


    1. 高可靠性:该系列整流器通过了UL认证,在极端条件下仍能稳定工作。
    2. 高温度耐受性:可以承受高达265°C的高温焊接,确保焊接过程的稳定性。
    3. 紧凑设计:内置印刷电路板支撑柱,便于安装和布局。
    4. 出色的电气特性:具备高击穿电压和低反向泄漏电流,保证整流器的长期稳定运行。

    应用案例和使用建议


    该整流器广泛应用于各类电源转换电路,例如:
    - 家用电器电源适配器
    - 通信设备电源模块
    - 工业控制系统电源单元
    使用建议:
    - 在使用时注意反向电压不要超过最大额定值,以免损坏器件。
    - 对于电容性负载,需按照手册要求进行20%的降额使用。

    兼容性和支持


    KBP2005-KBP210整流器具有良好的兼容性,可与其他标准电子元件配合使用。同时,公司提供了详尽的技术文档和支持服务,确保客户在使用过程中得到及时有效的帮助。

    常见问题与解决方案


    1. 问题:反向电压超过最大额定值。
    - 解决方案:确保使用时不超过规定电压范围。
    2. 问题:温升过高导致性能下降。
    - 解决方案:增加散热措施,如安装散热片或改善空气流通。

    总结和推荐


    该塑料封装桥式整流器以其高性能和高可靠性,在电源转换领域表现出色。它适合用于多种电子产品中,特别是在需要严格温度控制的应用场合。建议在选择电源组件时优先考虑这款整流器,以确保系统的稳定性和长期可靠性。

KBP206参数

参数
If - 正向电流 -
Ir - 反向电流 -
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 -
配置 -
通用封装 KBP

KBP206厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

KBP206数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 整流二极管/整流桥 HXY MOSFET/深圳华轩阳电子 KBP206 KBP206数据手册

KBP206封装设计

查看详情并下载
Symbol
Footprint
3D Model
