首页  >  产品百科  >  ES1J

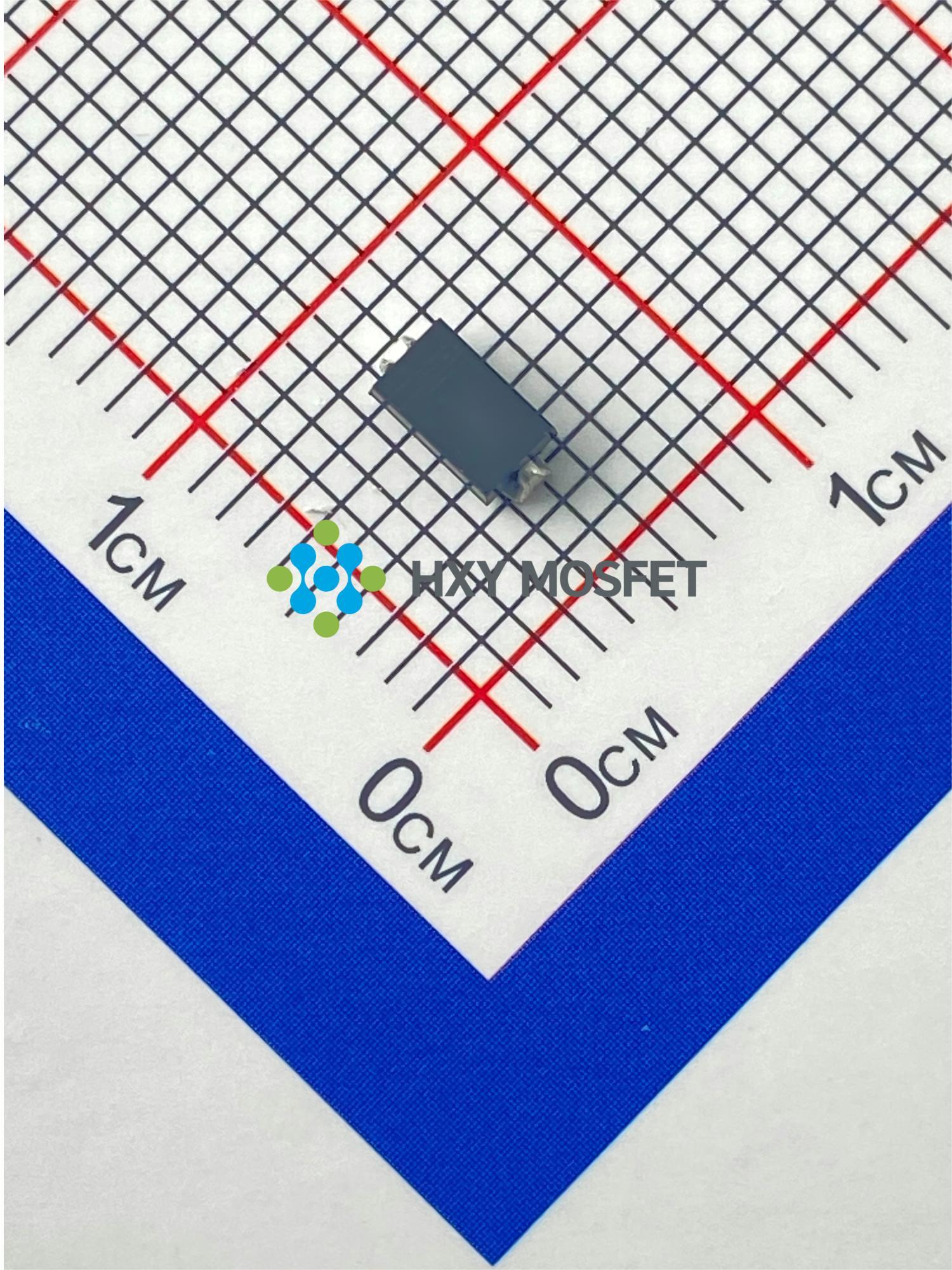

ES1J

产品分类: 整流二极管/整流桥
产品描述: 描述: 此款SMA封装快恢复二极管具备600V高反向耐压,提供1A连续正向电流能力,具有1.7V的正向导通电压。专为高频开关电源、逆变器和高压整流应用设计,实现快速反向恢复及高效能转换。紧凑型封装适合于现代电子设备的空间限制要求。
供应商型号: ES1J SMA(DO-214AC)
供应商: 云汉优选
标准整包数: 2000
HXY MOSFET/深圳华轩阳电子 整流二极管/整流桥 ES1J

ES1J概述

    电子元器件技术手册:通用整流二极管(ES1A-ES1J)

    产品简介


    本手册介绍的是通用整流二极管(ES1A-ES1J),型号为SOD-123FL。这类二极管广泛应用于电源管理、电机控制及一般工业控制系统等众多领域。通过将交流电转换成直流电,它们在电子设备中发挥着至关重要的作用。

    技术参数


    | 参数 | 值 |

    | 最大反复峰值反向电压 | 150V |
    | 最大均方根电压 | 50V |
    | 最大直流阻断电压 | 350V |
    | 最大平均正向整流电流 | 1.0A |
    | 正向浪涌电流(8.3ms单半正弦波)| 15A |
    | 最大瞬时正向电压(1.0A条件下)| 1.25V |
    | 最大直流反向电流(Ta=25°C) | 0.95mA |
    | 最大逆向恢复时间 | 70ns |
    | 典型结电容 | 10pF |
    | 最大热阻(结到环境) | 80°C/W |
    | 工作温度范围 | -55°C至+150°C |

    产品特点和优势


    这款通用整流二极管采用SOD-123FL封装形式,设计紧凑,便于装配。它拥有良好的电流承受能力和出色的耐温性能,能够在恶劣环境下稳定工作。此外,由于其极低的反向漏电流,可以有效减少不必要的功率损耗。对于需要高效能和高可靠性的应用,如电源管理系统、电动机驱动电路等,该款二极管是一个理想选择。

    应用案例和使用建议


    应用案例
    这款二极管被广泛用于单相半波整流电路中,特别适用于60Hz的电阻性或感性负载。针对容性负载,则需将电流降低20%以避免过载。图4展示了二极管的典型反向恢复时间特性,表明在实际操作中能够迅速切换状态,保证了系统的快速响应能力。
    使用建议
    在使用过程中,建议在启动之前进行充分的预热和测试,确保其工作在规定的范围内。特别是在高温环境下,应适当降额使用以延长寿命。此外,如果使用场合存在频繁开关的情况,可能需要考虑额外的保护措施来提高系统的可靠性。

    兼容性和支持


    该产品具有良好的通用性,可与各种标准的电子元件配合使用。深圳华宣阳电子有限公司提供全面的技术支持,包括详细的安装指南和故障排除手册。对于复杂的应用场景,用户可通过官方网站联系当地销售代表获取更专业的指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 二极管发热严重 | 检查散热片是否正确安装;减小负载电流 |
    | 输出电压不稳定 | 确认连接线路无虚接;检查负载条件 |
    | 无法正常整流 | 验证电路连接正确性;检查二极管方向|

    总结和推荐


    综上所述,ES1A-ES1J系列通用整流二极管凭借其高性能和广泛的应用范围,在电子设备的设计和制造中展现出强大的竞争优势。无论是从稳定性还是耐用性角度考量,这些二极管都值得推荐使用。特别是面对那些要求高可靠性和长使用寿命的应用场景时,更是首选。因此,我们强烈推荐此系列产品给寻求高品质、高性能解决方案的工程师们。

ES1J参数

参数
反向恢复时间 35ns
正向浪涌电流 30A
配置 独立式
If - 正向电流 1A
Ir - 反向电流 5μA
Vr-反向电压 600V
通用封装 SMA(DO-214AC)
应用等级 工业级
零件状态 在售

ES1J厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

ES1J数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 整流二极管/整流桥 HXY MOSFET/深圳华轩阳电子 ES1J ES1J数据手册

ES1J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.0248
6000+ ¥ 0.0244
10000+ ¥ 0.0238
库存: 300000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 49.6
直接购买
加入购物车
