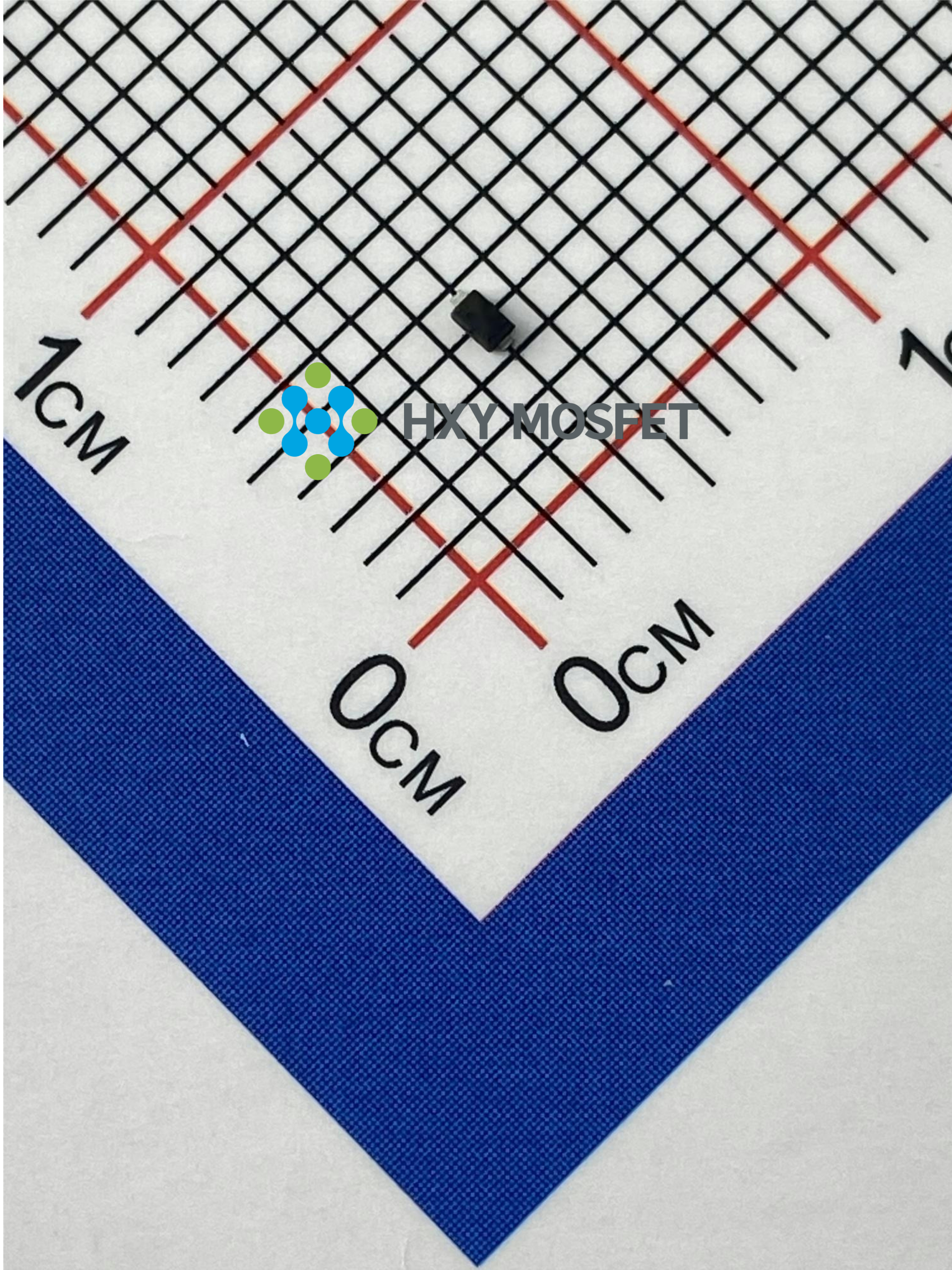

ESD5Z5.0

产品分类: TVS二极管/ESD抑制器
产品描述: 描述: 在售单品是一款高效单向ESD静电防护二极管,采用紧凑型SOD-523封装,专为单一信号线路提供卓越保护。该器件具有5V高耐压VRWM设计,确保安全工作范围;瞬态脉冲电流IPP高达9.4A,能有效吸收和抑制ESD冲击。尽管结电容CJ为80pF,但依然保持了较低的信号衰减,特别适合于高速数据接口及对静电防护要求严格的场合。
供应商型号: ESD5Z5.0 SOD-523
供应商: 云汉优选
标准整包数: 3000

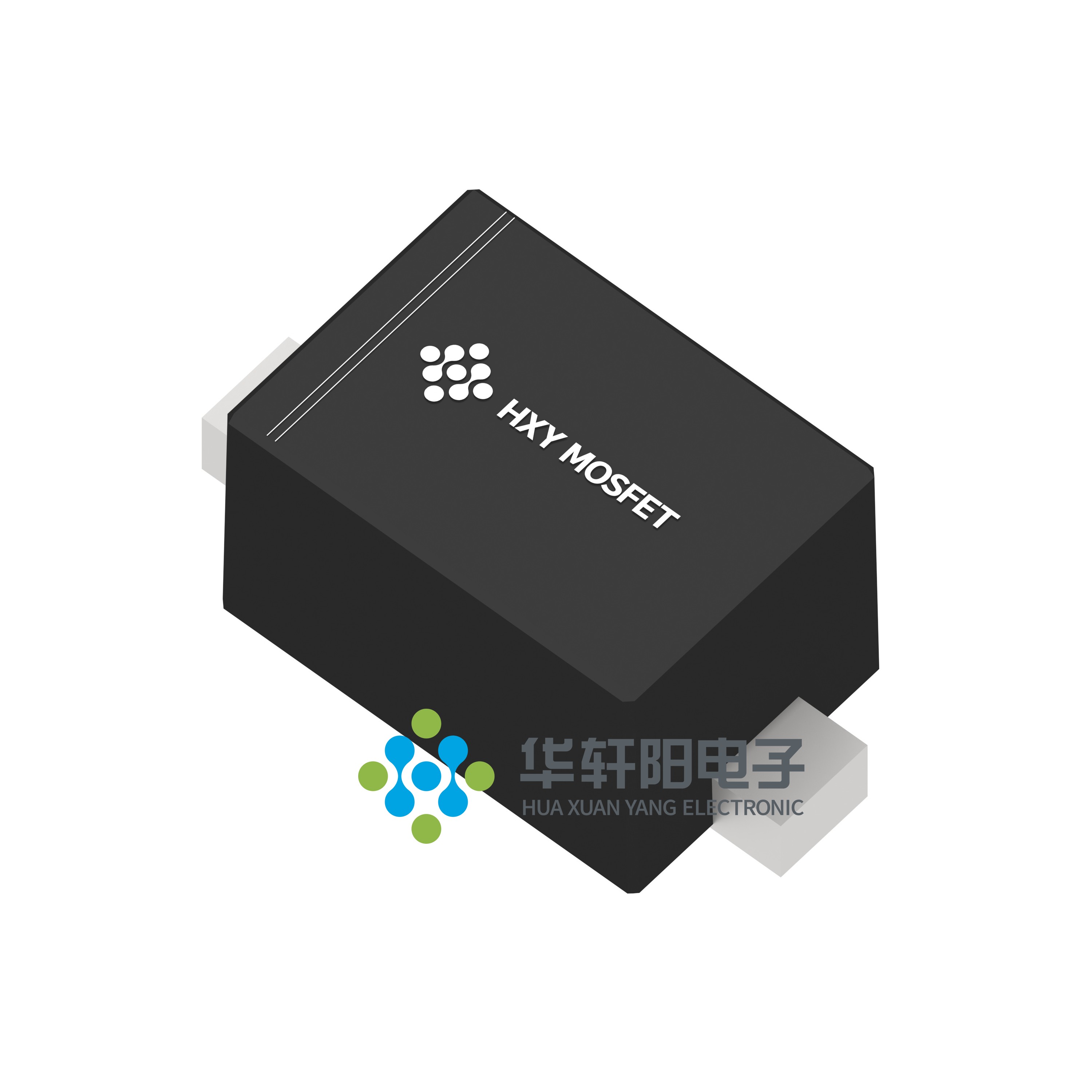

HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 ESD5Z5.0

ESD5Z5.0概述

    # ESD5Z5.0 电子元器件技术手册解析

    一、产品简介


    产品类型及功能
    ESD5Z5.0 是一款高性能的静电放电保护二极管(ESD Protection Diode),专为电路板设计提供静电放电(ESD)和瞬态电压干扰防护而开发。其主要功能是保护敏感半导体元件免受静电放电、过电压或瞬变事件的损害,适用于消费类电子产品、通信设备以及工业自动化领域。
    应用领域
    该元器件广泛应用于智能手机、平板电脑、家用电器、汽车电子、网络设备等领域,适合用于需要高可靠性的静电防护场合。

    二、技术参数


    | 参数符号 | 参数名称 | 值 | 单位 |
    ||
    | PPP | 峰值脉冲功率(tp = 8/20μs) | 140 | W |
    | TL | 最大焊接温度(持续10秒) | 260 | °C |
    | Tstg | 存储温度范围 | -55 ~ +150 | °C |
    | Top | 工作温度范围 | -40 ~ +125 | °C |
    | Tj | 最大结温 | 150 | °C |
    | IEC61000-4-2 | 空气放电静电防护等级 | ±15 | kV |
    | IEC61000-4-2 | 接触放电静电防护等级 | ±8 | kV |
    | VF (IF = 10mA) | 正向电压 | 0.9 | V |
    | IR (VRWM) | 反向漏电流 | 14 | μA |
    | VBR (IT) | 击穿电压 | 6.2 | V |
    | VC (IPP) | 钳位电压 | 9.4 | V |
    | IPP | 峰值电流 | 1.0 | A |
    | PPK | 峰值功率 | 90 | W |
    | C | 容量 | < 1 | pF |

    三、产品特点和优势


    1. 紧凑封装:采用 SOD-523 封装,尺寸小巧,适合空间有限的设计需求。
    2. 卓越的静电防护能力:符合 IEC61000-4-2 和 IEC61000-4-4 标准,具备出色的 ESD 和 EFT 防护能力。
    3. 低漏电流:反向漏电流仅为 14μA,能够有效降低功耗并提升系统稳定性。
    4. 快速响应时间:典型响应时间为 <1ns,确保瞬态事件快速钳位。
    5. 高可靠性:符合 RoHS 标准,且通过 AEC-Q101 认证,适用于车载和工业级应用。
    6. 灵活性强:适合单向线路保护,为设计者提供更多选择。

    四、应用案例和使用建议


    应用场景
    - 智能手机和平板电脑的 USB 接口保护。
    - 汽车电子控制单元(ECU)的 CAN 总线保护。
    - 工业自动化设备的 RS485/RS232 接口保护。
    使用建议
    1. 在设计时需根据具体应用选择合适的封装和参数,如峰值功率(PPK)和击穿电压(VBR)。
    2. 确保接地良好以减少干扰和保护效果。
    3. 若需要更高的保护等级,可考虑将多个二极管并联使用。
    4. 在高温环境下使用时,应注意其工作温度范围(Top),避免超负荷运行。

    五、兼容性和支持


    兼容性
    - 与主流 PCB 焊接工艺兼容,支持无铅焊接。
    - 支持多种接口标准,如 USB、CAN、RS485 等。
    厂商支持
    制造商提供详尽的技术文档和售前售后支持,确保客户能够快速完成产品选型和测试。

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 静电放电导致设备损坏 | 确保正确安装 ESD5Z5.0 保护二极管,确保接地良好。 |
    | 漏电流过大影响系统功耗 | 检查是否超出额定工作条件,必要时更换更合适的型号。 |
    | 超出最大峰值功率导致失效 | 重新计算应用功率,选择更高功率的型号。 |
    | 温度过高导致性能下降 | 选择耐高温型号或增加散热措施。 |

    七、总结和推荐


    综合评估
    ESD5Z5.0 是一款具有高可靠性、高防护能力和低功耗特性的静电保护二极管,尤其适合对空间和性能要求较高的应用场景。其快速响应时间和卓越的静电防护能力使其成为行业内领先的产品之一。
    推荐意见
    - 推荐在需要高性能静电防护的应用中使用。
    - 建议在选型时结合实际工作环境,确保其符合预期的性能指标。
    如需进一步了解或订购,请访问 [Shenzhen HuaXuanYang Electronics CO.,LTD](www.hxymos.com) 官方网站获取更多技术支持和服务信息。
    希望这篇技术文章能够帮助您更好地理解 ESD5Z5.0 的性能和应用场景!

ESD5Z5.0参数

参数
峰值脉冲功率 -
极性 -
工作电压 -
箝位电压 -
击穿电压 -
峰值脉冲电流 -
通用封装 SOD-523

ESD5Z5.0厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

ESD5Z5.0数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HXY MOSFET/深圳华轩阳电子 ESD5Z5.0 ESD5Z5.0数据手册

ESD5Z5.0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.042
9000+ ¥ 0.0413
15000+ ¥ 0.0403
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 126
