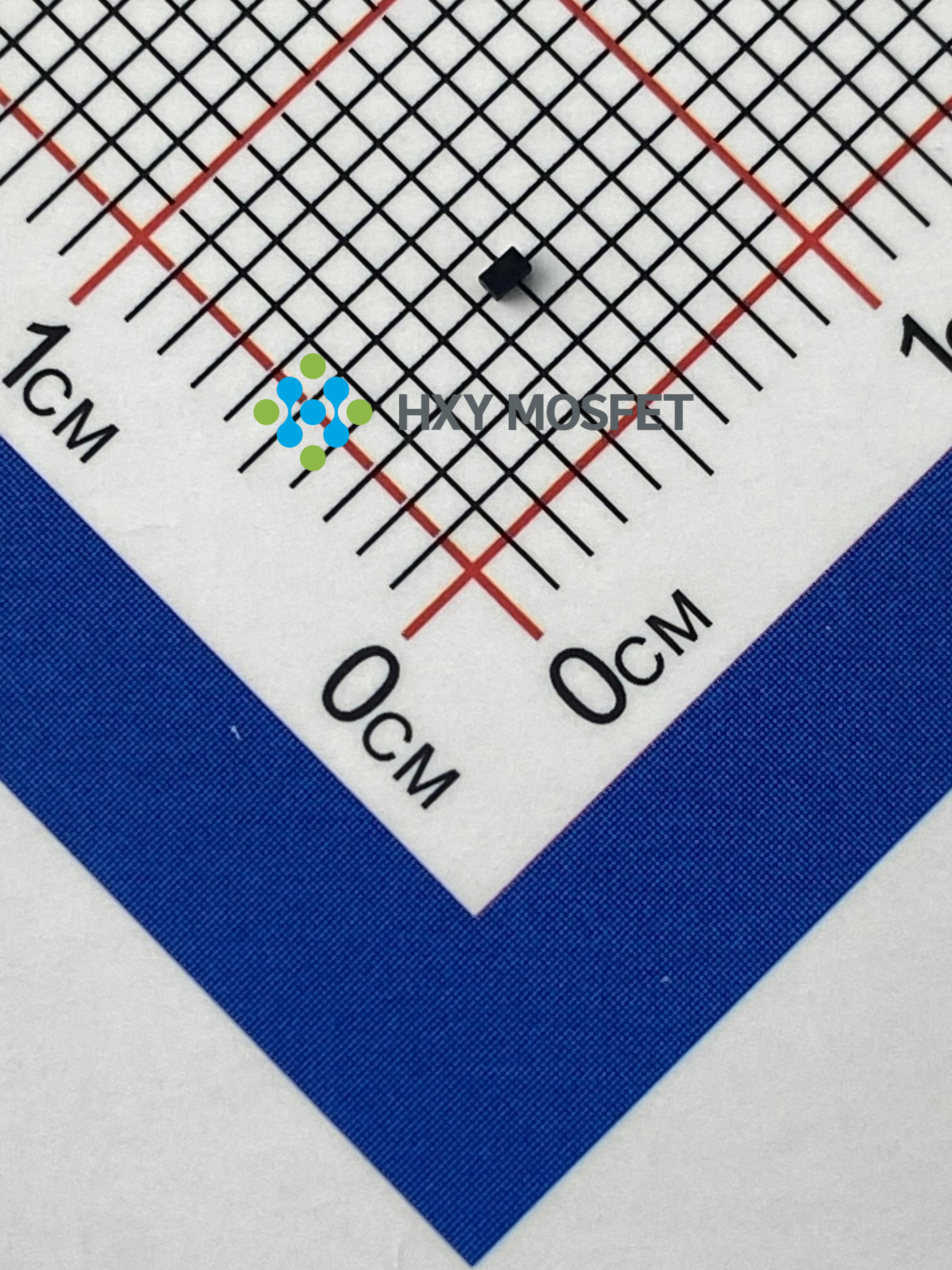

ESD8D24C

产品分类: TVS二极管/ESD抑制器
产品描述: 描述: 这款DFN1006-2L封装的双向ESD静电防护二极管,专为24V系统设计,提供单通道高效防护。具备5A峰值脉冲电流IPP能力,有效抵御双向瞬态ESD事件,确保设备在高电压环境下免受静电损害。15pF结电容适合高速接口应用,兼具出色的信号完整性和卓越的静电放电防护性能。
供应商型号: ESD8D24C DFN1006-2L
供应商: 国内现货
标准整包数: 10000
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 ESD8D24C

ESD8D24C概述


    产品简介


    产品名称:ESD8D24C ESD保护二极管
    产品类型:ESD保护二极管
    主要功能:
    - 防止静电放电(ESD)和其他电压引起的瞬态事件对敏感半导体元件造成损害。
    - 优秀的钳位能力,低漏电流,低电容。
    - 保护暴露于ESD的设计。
    应用领域:
    - 通信设备
    - 消费电子
    - 工业控制
    - 汽车电子

    技术参数


    - 封装尺寸: 1.00 mm x 0.60 mm(小外形封装)
    - 高度: 0.50 mm(低高度)
    - 漏电流: 低漏电流
    - 响应时间: 通常小于1纳秒(< 1 ns)
    - 人体模型静电放电评级: ESD等级3
    - 静电放电保护: IEC61000−4−2 等级4
    - 最大峰值脉冲功率(tp = 8/20μs): 300 W
    - 最大引脚温度(焊接时,持续10秒): 260°C
    - 存储温度范围: -55°C 至 +150°C
    - 工作温度范围: -40°C 至 +125°C
    - 最大结温: 150°C
    - 电击穿电压(VBR): 24 V(典型值)
    - 峰值钳位电压(VC): 最大值为60 V(@ IPP = 5 A)
    - 电容(C): 通常值为15 pF(@ VR = 0 V, f = 1 MHz)

    产品特点和优势


    独特功能:
    - 小巧的封装尺寸和低高度设计,适用于紧凑空间的应用。
    - 超快响应时间,确保对瞬态事件的即时响应。
    - 符合RoHS要求及无卤素标准,环保可靠。
    市场竞争力:
    - 高效的ESD保护性能,可有效防止ESD和其它瞬态电压引起的损坏。
    - 适用于双向线的灵活保护设计。
    - 在各种恶劣环境下表现出色,适应多种应用需求。

    应用案例和使用建议


    应用场景:
    - 通信接口(如USB、HDMI、CAN等)
    - 移动设备(如智能手机、平板电脑)
    - 工业自动化系统中的传感器接口
    使用建议:
    - 在设计电路时,确保二极管正确安装并连接到可能遭受ESD的信号线上。
    - 根据具体应用选择合适的封装和额定电压。
    - 注意二极管的钳位电压,确保不会超过被保护元件的最大耐压值。

    兼容性和支持


    兼容性:
    - 与标准SOD-882封装兼容,易于替换和集成。
    - 适用于多种常见的工业标准和接口协议。
    支持和服务:
    - 厂商提供详细的技术文档和应用指南。
    - 提供样品测试和技术咨询,以帮助客户进行选型和应用。

    常见问题与解决方案


    1. 问:如何判断是否需要更换损坏的ESD8D24C二极管?
    - 答: 通过测量电路中的电压波形和电流,检查是否达到钳位电压(VC)的阈值,若超出正常范围则需更换。

    2. 问:如何提高产品的使用寿命?
    - 答: 在安装过程中避免过热,使用适当的焊接温度和时间。定期检查和维护电路,确保良好的散热和接线质量。

    总结和推荐


    综合评估:
    - 优点: 优秀的ESD保护性能,小巧轻便的封装设计,广泛的温度适应性,高可靠性。
    - 推荐使用: 强烈推荐在需要有效ESD保护的各类电子产品中使用,尤其适合通信设备、消费电子和工业控制系统。厂商提供的支持服务完善,有助于用户快速上手和应用。
    综上所述,ESD8D24C是一款高性能的ESD保护二极管,具备诸多优势,适用于多种应用场景。对于希望提高电路可靠性的用户来说,这是一个理想的选择。

ESD8D24C参数

参数
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
工作电压 -
箝位电压 -
击穿电压 -
通用封装 DFN-1006-2L

ESD8D24C厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

ESD8D24C数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HXY MOSFET/深圳华轩阳电子 ESD8D24C ESD8D24C数据手册

ESD8D24C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ ¥ 0.108
30000+ ¥ 0.1062
50000+ ¥ 0.1035
库存: 720000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 1080
