XPDNC200S-01

产品分类: 微控制器(MCU)
厂牌: LANTRONIX
产品描述: 25MHz 256KB RJ-45,Serial DSTni-EX 31.8mm*43.3mm*11.76mm
供应商型号: SYE-XPDNC200S-01
供应商: 海外现货
标准整包数: 1

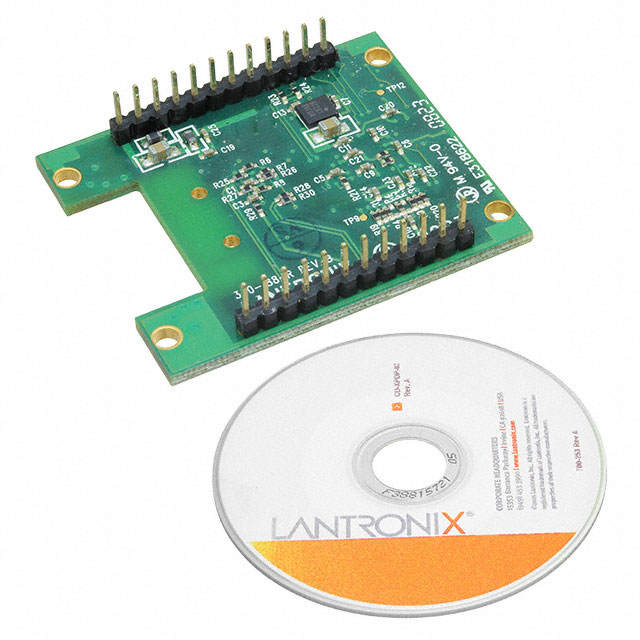

LANTRONIX 微控制器(MCU) XPDNC200S-01

XPDNC200S-01概述

    XPort Direct+ 嵌入式设备服务器:高性能网络连接解决方案

    1. 产品简介


    XPort Direct+ 是一款专为需要以太网连接的嵌入式设备设计的高性能嵌入式设备服务器模块。它集成了一个带有RJ45接口的专用网络片上系统(SoC),提供强大的网络功能和易于集成的设计,适用于需要高速串行通信和联网能力的应用场景。产品广泛应用于建筑自动化、消费电子产品、能源计量、家庭自动化、销售点(POS)设备、RFID读取器、传感器及控制器、自动售货机以及白色家电等领域。
    通过集成强大的TCP/IP协议栈、全功能嵌入式操作系统、Web服务器以及友好的配置工具,XPort Direct+ 帮助工程师简化开发过程并缩短上市时间,同时降低整体成本。

    2. 技术参数


    以下是XPort Direct+的关键技术参数列表:
    - 串口接口
    - 类型:CMOS(异步,5V耐受)
    - 数据速率:300 bps 至 921.6 kbps
    - 数据位:7或8位
    - 校验:奇校验、偶校验、无校验
    - 停止位:1或2位
    - 控制信号:DTR/DCD、CTS、RTS
    - 流控:XON/XOFF、RTS/CTS
    - 可编程I/O:3个PIO引脚(软件可选)
    - 网络接口
    - 类型:10Base-T 或 100Base-TX(自动感应)
    - 连接器:RJ45
    - 支持协议:TCP/IP、UDP/IP、ARP、ICMP、SNMP、TFTP、Telnet、DHCP、BOOTP、HTTP、AutoIP
    - 硬件规格
    - CPU:基于增强型16位架构,最高频率可达88 MHz
    - 内存:256 KB SRAM + 512 KB Flash
    - 工作电压:3.3 VDC(典型值200 mA,最大值240 mA)
    - 环境适应性
    - 操作温度范围:-40°C 至 85°C
    - 存储温度范围:-40°C 至 85°C
    - 尺寸:43.3 x 31.75 x 11.76 mm
    - 重量:9.6 g
    - 其他功能
    - 支持AES 256位加密
    - 包含内部Web服务器,用于存储网页数据和固件升级
    - 通过TFTP或串行接口可更新固件

    3. 产品特点和优势


    XPort Direct+ 的核心优势在于其高度集成化的设计和出色的性价比,具体体现在以下几个方面:
    - 强大的网络功能:内置完整的TCP/IP协议栈和Web服务器,适合快速部署各种联网设备。
    - 灵活的硬件配置:支持多种通信模式,且可通过编程控制GPIO引脚,满足定制化需求。
    - 低功耗和紧凑尺寸:厚度小于12毫米,适合空间受限的嵌入式系统。
    - 高安全性:支持AES加密算法,确保数据传输的安全性。
    - 高性价比:为大批量生产提供了经济高效的解决方案。

    4. 应用案例和使用建议


    XPort Direct+ 的广泛应用使其成为众多行业设备的理想选择,例如:
    - 家庭自动化:通过远程访问控制智能音响或报警面板,提升用户体验。
    - 建筑自动化:实时监控灯光和其他设施的状态,实现高效能源管理。
    - 能源计量:将传统仪表升级为智能计量设备,支持远程数据分析。
    使用建议:
    - 在选择终端设备时,需根据设备微控制器的逻辑电平选择适当的接口类型(如RS-232/RS-485)。
    - 利用内置Web服务器功能,通过标准浏览器完成设备的远程配置和调试操作。

    5. 兼容性和支持


    XPort Direct+ 提供全面的兼容性,支持所有主流操作系统和协议,方便与现有设备集成。此外,厂商还提供了丰富的配套软件(如DeviceInstaller和Com Port Redirector),帮助用户快速部署。如果需要进一步技术支持,可以通过官方网站获取售后服务和升级文档。

    6. 常见问题与解决方案


    以下是一些常见问题及其解决方法:
    - Q: 如何进行固件升级?
    A: 使用支持的TFTP服务器上传新固件文件到设备即可完成更新。
    - Q: 为什么无法连接网络?
    A: 检查网络设置是否正确(IP地址、子网掩码等),确认电源供应正常。
    - Q: 设备频繁掉线怎么办?
    A: 尝试降低串口数据速率,优化网络稳定性。

    7. 总结和推荐


    综上所述,XPort Direct+ 嵌入式设备服务器凭借其卓越的技术性能、低廉的成本以及广泛的适用范围,在市场上具有很强的竞争力。对于需要快速实现联网功能且预算有限的高产量项目而言,XPort Direct+ 是非常值得推荐的选择。
    如果您正在寻找一款既可靠又经济的解决方案来满足您的网络连接需求,那么XPort Direct+将是您最佳伙伴!

XPDNC200S-01参数

参数
电压-电源(Vcc/Vdd) -
程序存储器类型 -
内核数 -
外设 -
最小工作供电电压 -
程序存储器大小 -
最大工作供电电压 -
接口类型 RJ-45,Serial
最大时钟频率 -
I/O数量 -
速度 25MHz
EEPROM大小 -
数据总线宽度 -
核心处理器 DSTni-EX
振荡器类型 -
数据转换器 -
RAM大小 256KB
长*宽*高 31.8mm*43.3mm*11.76mm
零件状态 在售
包装方式 盒装

XPDNC200S-01厂商介绍

LANTRONIX是一家全球领先的智能设备网络解决方案供应商,专注于为嵌入式设备提供远程访问和控制解决方案。公司总部位于美国加州,在全球范围内设有多个分支机构和研发中心。

LANTRONIX的主营产品主要分为以下几类:

1. 串口服务器:提供RS232、RS485、以太网等接口的串口服务器,支持多种协议转换,广泛应用于工业自动化、医疗设备等领域。

2. 无线模块:提供Wi-Fi、蓝牙、ZigBee等无线通信模块,支持多种通信协议,应用于智能家居、物联网等领域。

3. 嵌入式模块:提供基于ARM、MIPS等处理器的嵌入式模块,支持多种操作系统,应用于智能穿戴、车载电子等领域。

4. 云平台:提供设备管理和数据分析的云平台服务,支持设备远程监控、故障诊断等功能,应用于智慧城市、工业4.0等领域。

LANTRONIX的优势在于:

1. 技术领先:拥有多项专利技术,产品性能稳定可靠。

2. 定制化服务:可根据客户需求提供定制化解决方案。

3. 全球布局:在全球范围内设有多个分支机构和研发中心,可提供本地化服务。

4. 行业经验丰富:在多个行业领域积累了丰富的项目经验和客户资源。

XPDNC200S-01数据手册

厂牌 PDF简要描述 下载
LANTRONIX 微控制器(MCU) LANTRONIX XPDNC200S-01 XPDNC200S-01数据手册
