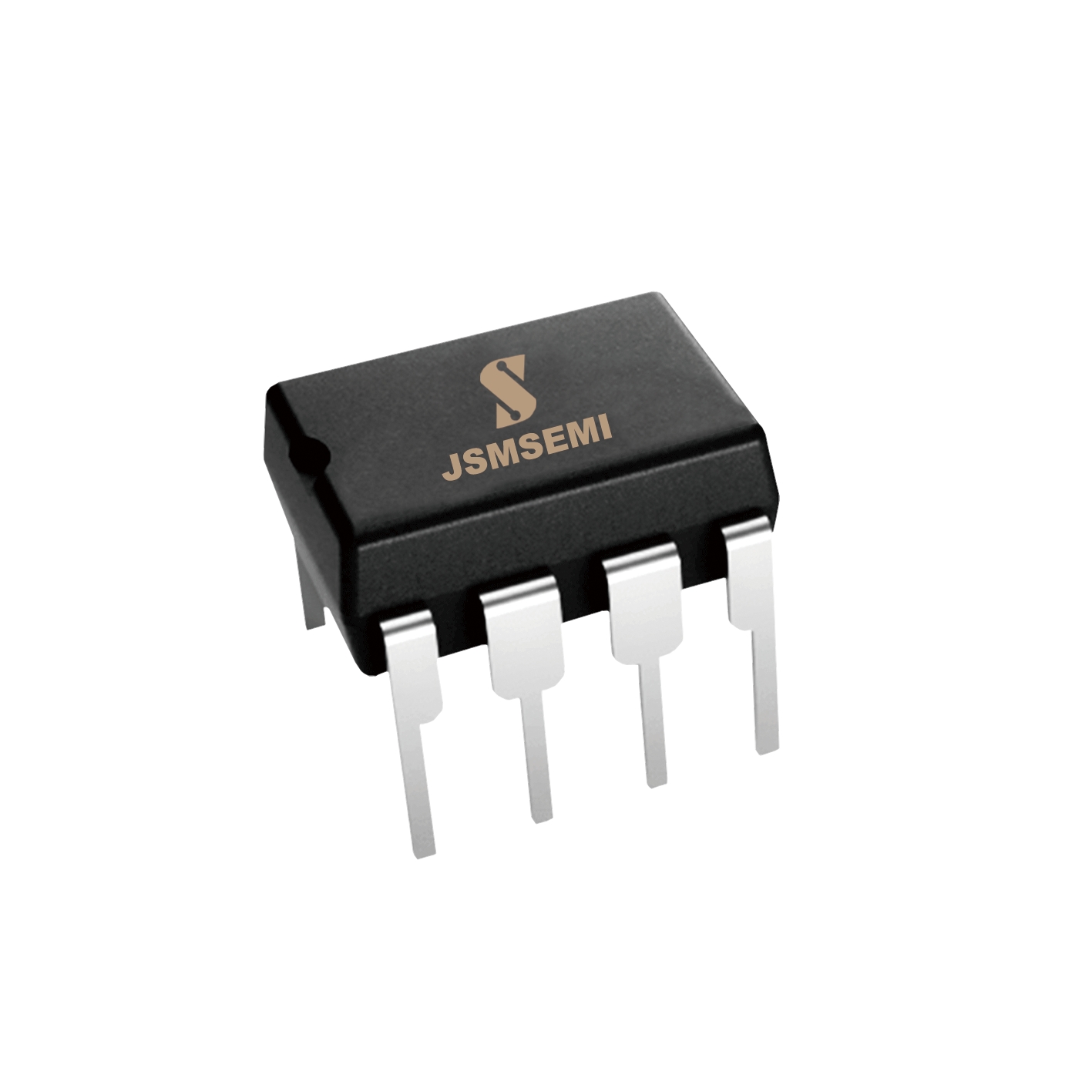

OB2263

产品分类: AC-DC稳压器
产品描述: DIP-8
供应商型号: OB2263 DIP-8
供应商: 云汉优选
标准整包数: 2000
JSMICRO/深圳杰盛微 AC-DC稳压器 OB2263

OB2263概述

    OB2263 PWM Controller IC 技术手册解析

    1. 产品简介


    OB2263 是一种高度集成的电流模式PWM控制IC,专为高效率、低待机功耗和成本效益型离线反激转换器应用设计,适用于30W以下的功率范围。 主要功能包括外部可编程PWM开关频率、增强的音频噪声抑制能力、完善的保护机制等。产品广泛应用于电池充电器、电源适配器、机顶盒电源供应系统等领域。

    2. 技术参数


    - 工作电压: VDD 供电电压范围为10至30V,VDD 启动电流为3至20μA,工作电流为1.4mA。
    - 启动条件: VDD 启动电压为7.8至9.8V,关断电压为13至15V。
    - 温度范围: 工作温度范围为-20至85°C,存储温度范围为-55至160°C。
    - PWM频率: 正常操作下,通过连接RI引脚到地可以外部编程设置,典型值为65kHz。
    - 输出特性: 驱动输出电压钳位为18V,驱动上升时间为220ns,下降时间为70ns。
    - 其他: 内部具有斜率补偿电路以提高系统稳定性,频率抖动范围±3%以改善EMI性能。

    3. 产品特点和优势


    - 低功耗设计: 在轻载条件下,OB2263采用扩展的突发模式控制,显著降低了待机功率损耗。
    - 优异的EMI性能: 采用频率抖动技术减少传导带内的电磁干扰,提高系统的可靠性。
    - 音频噪声抑制: 设计中避免了20kHz以下的音频噪声。
    - 全面保护机制: 包括逐周期电流限制(OCP)、过载保护(OLP)、VDD过压钳位和欠压锁定(UVLO)。

    4. 应用案例和使用建议


    - 应用实例: 适用于AC/DC充电器、适配器、机顶盒电源和开放框架SMPS等场景。
    - 使用建议: 选择合适的启动电阻值(如2MΩ)和电容组合,确保快速启动的同时减少启动阶段的功率损失。同时,需合理配置内部斜率补偿电路,以提升整体系统稳定性。

    5. 兼容性和支持


    - 封装类型: 支持SOT23-6、DIP-8和SOP-8三种封装形式。
    - 支持服务: 制造商提供了详尽的技术文档及参考设计支持,有助于用户快速上手并解决可能遇到的问题。

    6. 常见问题与解决方案


    - 问题1: 待机功率过高
    - 解决方案: 使用较大阻值的启动电阻,并确保OB2263能够正常进入扩展的突发模式控制状态。
    - 问题2: 电磁干扰问题
    - 解决方案: 确保正确的频率抖动设置,必要时增加额外的EMI滤波措施。
    - 问题3: 音频噪声问题
    - 解决方案: 检查是否有20kHz以下的信号存在,适当调整相关参数或增加滤波电路。

    7. 总结和推荐


    OB2263作为一款高性能、低功耗的PWM控制器IC,在多种应用场景中表现出色。其强大的保护机制、优异的EMI性能和灵活的应用配置使其在市场上具有很强的竞争力。推荐用于对系统可靠性要求较高的AC/DC转换器设计中。
    通过上述详细解析,OB2263的高性能、灵活性和可靠性得到了充分展示,适用于需要高效能、低成本解决方案的离线反激转换器设计。

OB2263参数

参数
输出电流 -
隔离 -
电压 - 电源(Vcc/Vdd) -
最小输出电压 -
开关频率 -
故障保护 -
内部开关 -
最小输入电压 -
击穿电压 -
占空比 -
功率 -
拓扑 -
最大输入电压 -
最大输出电压 -
通用封装 DIP-8

OB2263厂商介绍

JSMICRO公司是一家专注于微电子领域的高科技企业,致力于研发和生产各类高性能的微电子组件和系统。公司主营产品包括但不限于:

1. 集成电路(IC):涵盖模拟、数字和混合信号集成电路,广泛应用于通信、计算机、消费电子等领域。
2. 传感器:包括温度、湿度、压力、光敏等各类传感器,服务于工业自动化、环境监测、医疗设备等行业。
3. 微控制器(MCU):提供多种高性能微控制器,适用于智能家居、物联网设备、汽车电子等市场。
4. 存储器:包括闪存(Flash)、随机存取存储器(RAM)等,满足不同数据存储需求。

JSMICRO的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持技术领先。
- 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 快速响应:灵活的供应链管理,快速响应市场变化和客户需求。

JSMICRO以其卓越的产品和服务,赢得了全球客户的信赖和支持。

OB2263数据手册

厂牌 PDF简要描述 下载
JSMICRO/深圳杰盛微 AC-DC稳压器 JSMICRO/深圳杰盛微 OB2263 OB2263数据手册

OB2263封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.48
4000+ ¥ 0.472
6000+ ¥ 0.46
库存: 300000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 960
直接购买
加入购物车
