FQPF12N60

产品分类: 三极管(BJT)
产品描述: TO-220F N-MOS 12A 600V
供应商型号: FQPF12N60 TO-220F
供应商: 云汉优选
标准整包数: 50

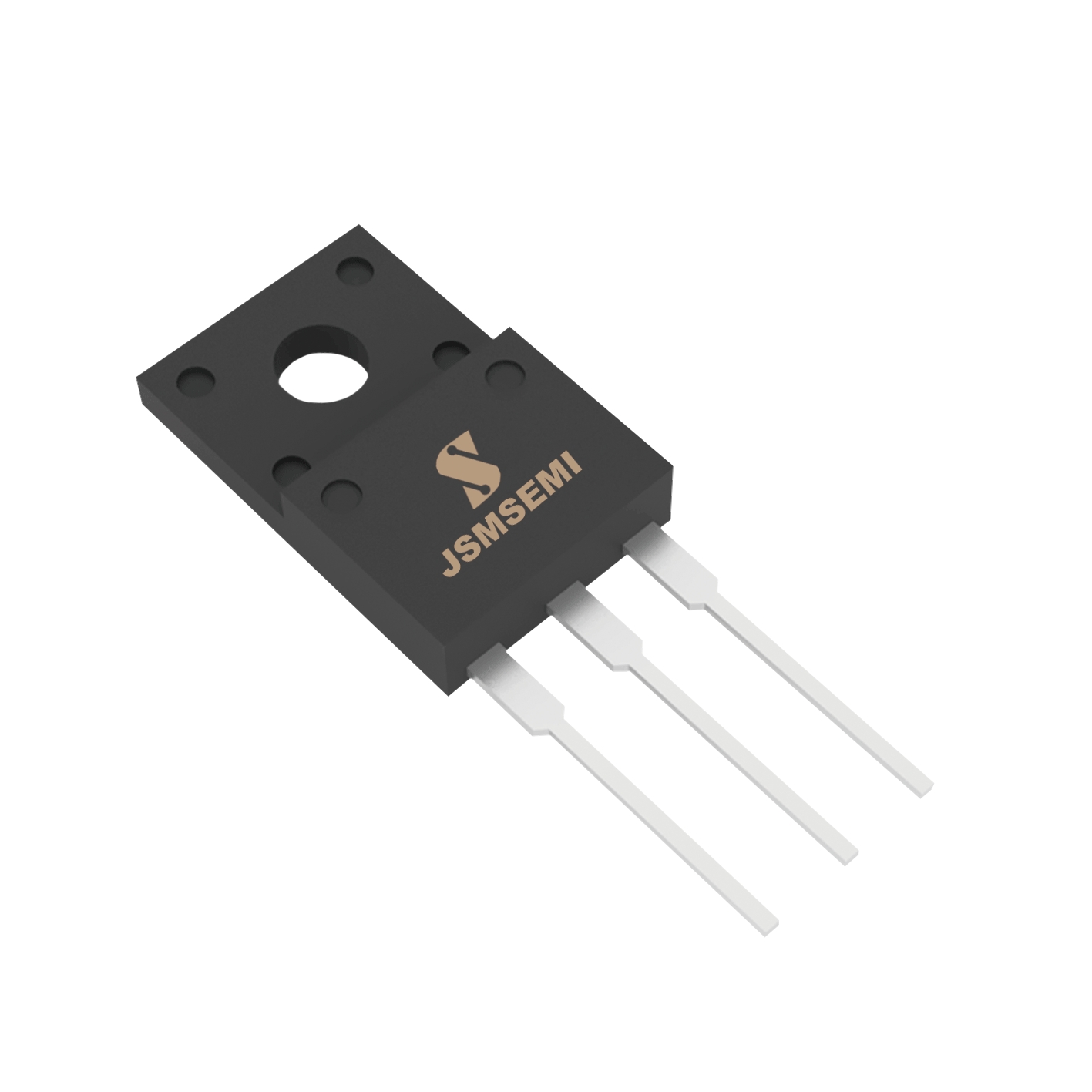

JSMICRO/深圳杰盛微 三极管(BJT) FQPF12N60

FQPF12N60概述


    产品简介


    12N60是一款高性能的场效应晶体管(Field Effect Transistor, FET),主要用于高效率开关模式电源系统。这种类型的电子元器件因其独特的性能和适用范围而备受关注。其主要功能是在电源转换过程中实现高效的电流控制。此产品广泛应用于各种工业控制设备、消费电子产品、LED驱动电路等领域。

    技术参数


    - 额定电压 (VDSS):600V
    - 持续漏极电流 (ID):12A @ TC=25℃
    - 单脉冲漏极电流 (IDM):48A
    - 最大结温 (Tj):150℃
    - 存储温度范围 (Tstg):-55~150℃
    - 关断状态漏源电压 (V(BR)DSS):600V @ ID=0.25mA
    - 阈值电压 (VGS(th)): 2~4V @ ID=0.25mA
    - 导通电阻 (RDS(on)): 0.7Ω @ VGS=10V, ID=6.0A
    - 门体泄漏电流 (IGSS):±100nA @ VGS=±30V, VDS=0
    - 零门电压漏极电流 (IDSS):10μA @ VDS=600V, VGS=0
    - 正向导通电压 (VSD):1.4V @ IS=12A, VGS=0
    - 热阻 (Rth j-c):0.8℃/W
    - 热阻 (Rth j-a):62.5℃/W

    产品特点和优势


    12N60具有以下几个显著的特点:
    - 高电流承载能力:持续漏极电流可达12A,短时峰值电流为48A。
    - 低导通电阻:最大RDS(on)仅为0.7Ω,确保了高效的能量转换。
    - 快速开关性能:适用于高速开关操作,减少了能耗损失。
    - 简单驱动要求:易于驱动,降低了对驱动电路的设计难度。
    - 高可靠性:能够承受高电压和高温环境,保证长时间稳定运行。

    应用案例和使用建议


    12N60在许多场景下都有良好的应用表现,例如用于笔记本电脑充电器、通信设备电源模块、电动汽车充电站等。对于需要大功率传输的应用场景,如高功率逆变器、电机驱动器,12N60同样表现出色。为了最大化利用其性能,建议在设计电路时考虑散热措施,以确保组件不会过热。

    兼容性和支持


    12N60具备良好的兼容性,可以方便地集成到现有的多种电路设计中。制造商通常会提供详尽的技术支持文档,包括设计指南、使用注意事项等,以便于客户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 组件发热严重 | 确保散热片安装正确,并适当增加散热片的面积。 |
    | 开关频率不稳定 | 检查驱动信号的质量,必要时调整驱动电路。 |
    | 导通电阻偏高 | 验证驱动电压是否达到设定值,确认组件处于最佳工作状态。 |

    总结和推荐


    综上所述,12N60凭借其高电流承载能力、低导通电阻和快速开关特性,在众多应用场景中都展现出色的表现。对于需要高效能电源管理的项目,这款FET无疑是一个值得考虑的选择。然而,在选择之前,建议用户仔细评估自身需求,并参照制造商提供的详细资料进行验证。

FQPF12N60参数

参数
不同 Ib,Ic 时的 Vce 最大饱和值 -
最大功率耗散 -
配置 -
集电极电流 -
VCEO-集电极-发射极最大电压 -
VEBO-最大发射极基极电压 -
最大集电极发射极饱和电压 -
VCBO-最大集电极基极电压 -
晶体管类型 -
集电极截止电流 -
通用封装 TO-220F
