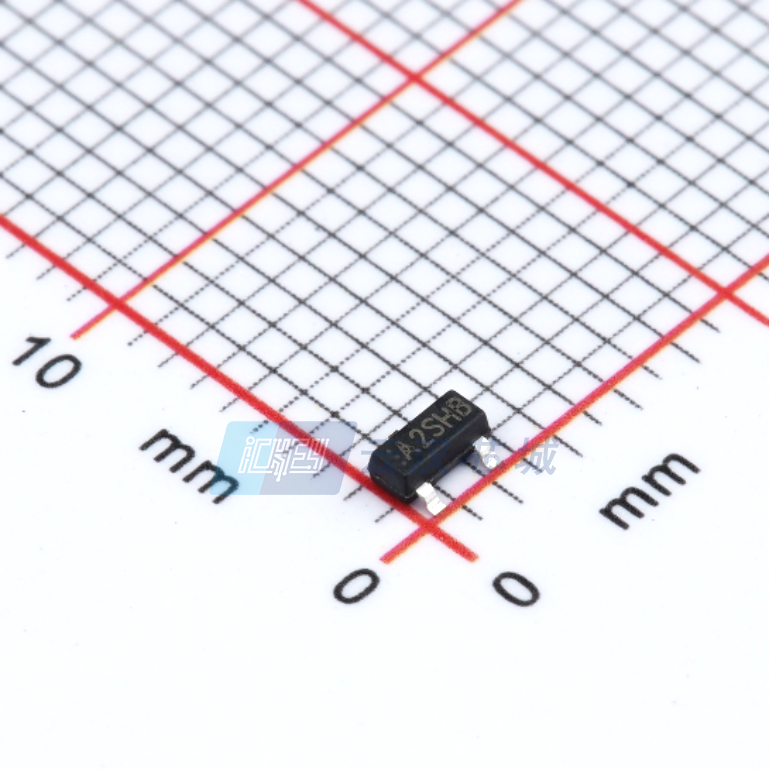

JSM2302

产品分类: 三极管(BJT)
产品描述: SOT-23-3L ID=2.8A,VDS=20V
供应商型号: 14M-D-SI2302 SOT-23
供应商: 云汉优选
标准整包数: 1
JSMICRO/深圳杰盛微 三极管(BJT) JSM2302

JSM2302概述


    产品简介




    JSM2302是一款采用SOT-23塑封封装的N沟道MOS场效应管。它专为电池管理、高速开关和低功率DC-DC转换而设计。该MOSFET具有极低的导通电阻(RDS(ON)),并且通过采用超高密度圆胞设计技术来实现这一特性。此产品具备出色的电气特性和宽广的工作温度范围,使其适用于多种工业和消费电子产品中。

    主要特点

    - 产品类型: N沟道MOS场效应管
    - 封装类型: SOT-23
    - 主要功能:
    - 电池管理
    - 高速开关
    - 低功率DC-DC转换

    应用领域

    - 电池管理系统
    - 高速开关电路
    - 低功率DC-DC转换器
    - 其他需要高效能MOSFET的应用


    技术参数




    极限参数 (Ta=25℃)

    | 参数 | 符号 | 数值 | 单位 |
    |------|------|------|------|
    | 漏源击穿电压 | V(BR)DSS | 20 | V |
    | 无栅漏电流 | IDSS | 1.0 | μA |
    | 栅体泄漏 | IGSS | ±100 | nA |
    | 静态漏源导通电阻 | RDS(on)1 | 60 | mΩ |
    | 开关时漏源导通电阻 | RDS(on)2 | 115 | mΩ |
    | 正向传输导纳 | gFS | 8 | S |
    | 漏源二极管正向电压 | VSD | 0.75 - 1.2 | V |
    | 栅阈值电压 | VGS(th) | 0.50 - 1.0 | V |

    电气特性 (Ta=25℃)

    | 参数 | 符号 | 数值 | 单位 |
    |------|------|------|------|
    | 漏源电压 | VDSS | 20 | V |
    | 栅源电压 | VGSS | ±8 | V |
    | 持续漏极电流 | ID | 3.0 | A |
    | 脉冲漏极电流 | IDM | 10 | A |
    | 持续源极电流 | IS | 0.95 | A |
    | 功率耗散 | PD | 0.9 | W |
    | 存储温度范围 | Tstg | -55~150 | ℃ |


    产品特点和优势




    JSM2302在同类产品中表现出色,特别是在以下几个方面:

    1. 超低导通电阻:采用超高密度圆胞设计,使得RDS(ON)降至最低,从而降低了能耗和发热,提高了效率。
    2. 广泛的应用领域:适用于电池管理、高速开关和低功率DC-DC转换等多种应用场景。
    3. 高可靠性:工作温度范围宽,且极限参数表明该产品可以在极端环境下稳定运行。
    4. 良好的热稳定性:在较高电流下依然能够保持较低的温度上升,适用于长时间连续工作的应用场合。


    应用案例和使用建议




    应用案例

    - 电池管理系统:JSM2302可以用于平衡电池组中的各个电池单元,确保每个单元的充电状态一致。
    - 高速开关电路:该MOSFET适合用于需要快速响应和低延迟的开关电路。
    - 低功率DC-DC转换器:它可以提供高效的电源转换,尤其是在便携式设备中,能够延长电池寿命。

    使用建议

    1. 合理选择驱动电压:根据负载要求选择合适的栅源电压,以获得最佳的导通电阻。
    2. 散热措施:在高电流工作条件下,应注意散热设计,避免过热导致损坏。
    3. 并联使用:对于需要更大电流的应用,可以考虑将多个MOSFET并联使用,以分担电流负荷。


    兼容性和支持




    JSM2302与标准SOT-23封装的其他MOSFET相比具有较高的兼容性。此外,厂商提供了详细的使用指南和技术支持,确保用户在使用过程中能够得到充分的支持。对于产品使用过程中遇到的任何问题,用户可以通过官网获取帮助,或者联系客户服务。


    常见问题与解决方案




    常见问题

    1. 导通电阻过高
    2. 过热损坏
    3. 驱动电压不合适

    解决方案

    1. 导通电阻过高:检查驱动电压是否在合适范围内,尝试调整栅源电压。
    2. 过热损坏:增加散热片或者采用更好的散热材料,确保设备在安全温度范围内运行。
    3. 驱动电压不合适:参照产品手册调整驱动电压,确保在安全操作范围内。


    总结和推荐




    JSM2302凭借其卓越的电气特性、宽广的工作温度范围以及紧凑的SOT-23封装,非常适合用于电池管理、高速开关和低功率DC-DC转换等应用场景。在使用过程中,用户应注意合理的驱动电压选择和良好的散热设计,以充分发挥其性能。总体来说,JSM2302是一款可靠且高效的MOSFET,非常值得推荐。

    如果您正在寻找一款性能优异、可靠稳定的MOSFET,JSM2302将是您理想的选择。

JSM2302参数

参数
集电极截止电流 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
配置 -
集电极电流 -
最大集电极发射极饱和电压 -
晶体管类型 -
VCEO-集电极-发射极最大电压 -
VEBO-最大发射极基极电压 -
VCBO-最大集电极基极电压 -
最大功率耗散 -
通用封装 SOT-23,SOT-23-3L

JSM2302厂商介绍

JSMICRO公司是一家专注于微电子领域的高科技企业,致力于研发和生产各类高性能的微电子组件和系统。公司主营产品包括但不限于:

1. 集成电路(IC):涵盖模拟、数字和混合信号集成电路,广泛应用于通信、计算机、消费电子等领域。
2. 传感器:包括温度、湿度、压力、光敏等各类传感器,服务于工业自动化、环境监测、医疗设备等行业。
3. 微控制器(MCU):提供多种高性能微控制器,适用于智能家居、物联网设备、汽车电子等市场。
4. 存储器:包括闪存(Flash)、随机存取存储器(RAM)等,满足不同数据存储需求。

JSMICRO的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持技术领先。
- 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 快速响应:灵活的供应链管理,快速响应市场变化和客户需求。

JSMICRO以其卓越的产品和服务,赢得了全球客户的信赖和支持。

JSM2302数据手册

厂牌 PDF简要描述 下载
JSMICRO/深圳杰盛微 三极管(BJT) JSMICRO/深圳杰盛微 JSM2302 JSM2302数据手册

JSM2302封装设计

查看详情并下载
Symbol
Footprint
3D Model
