JSM2302SL

产品分类: 三极管(BJT)
产品描述: SOT-23-3L ID=2.5A,VDS=20V
供应商型号: JSM2302SL SOT-23-3L
供应商: 云汉优选
标准整包数: 3000

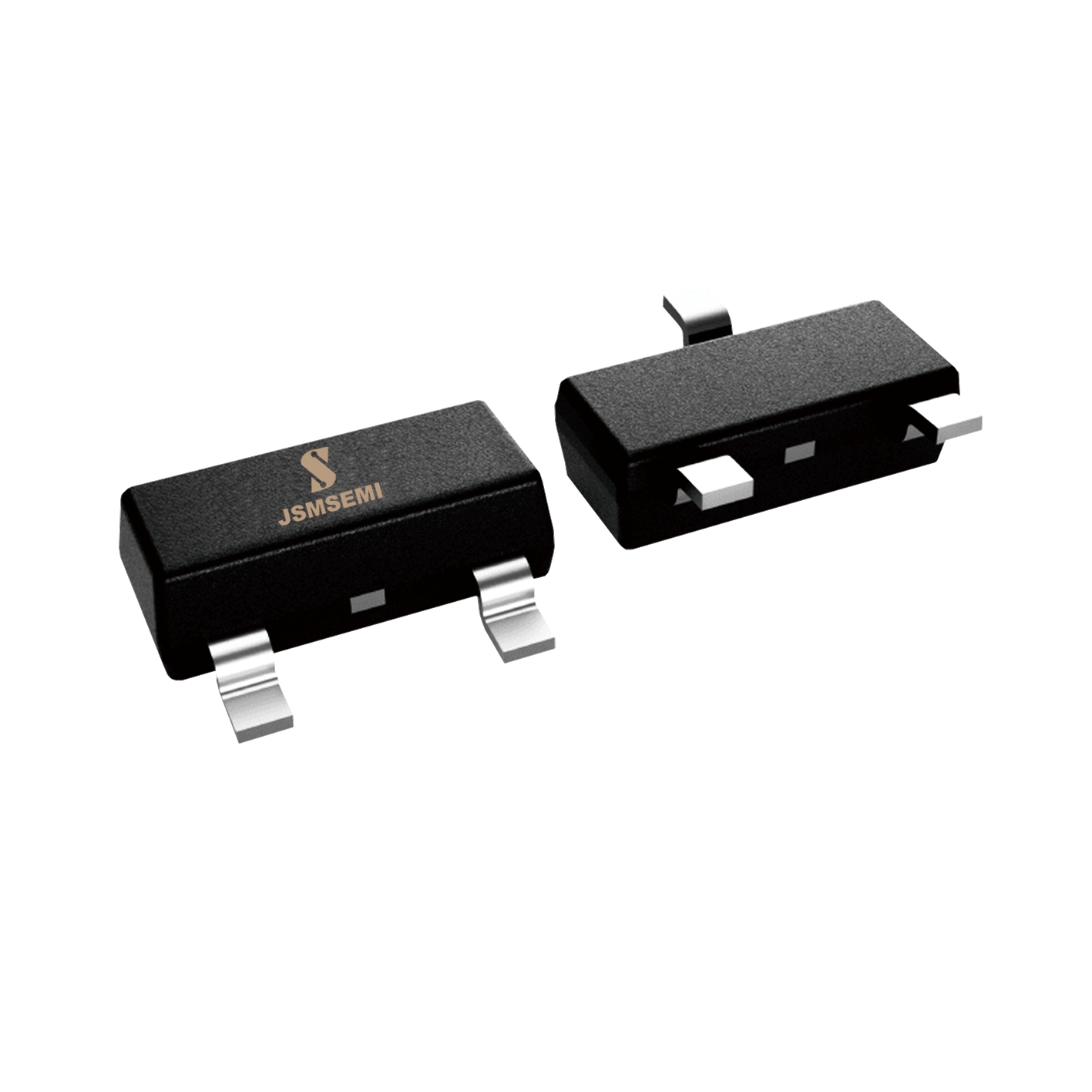

JSMICRO/深圳杰盛微 三极管(BJT) JSM2302SL

JSM2302SL概述

    # 产品技术手册

    产品简介


    本文档介绍的是高性能MOSFET——JSM2302SL。它是一种N沟道增强型MOSFET,具有低导通电阻和高电流能力的特点。这类器件主要应用于高速开关电路和DC-DC转换电路,为电力电子系统提供高效能、稳定可靠的工作环境。

    技术参数


    JSM2302SL的关键技术参数如下表所示:
    | 参数 | 符号 | 值 | 单位 |
    ||
    | 漏极-源极电压 | VDS | 20 | V |
    | 栅极-源极电压 | VGS | ±12 | V |
    | 漏极电流(持续) | ID | 6 | A |
    | 耗散功率 | PD | 1.25| W |
    | 热阻 | RθJA | 100 | ℃/mW |
    | 结温 | Tj | 150 | ℃ |
    | 储存温度 | Tstg | -55~150 | ℃ |
    静态参数
    | 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 源极-漏极击穿电压 | VBR(DSS) | VGS=OV, ID=250μA | 20 V |
    | 栅极开启电压 | VGS(th) | ID=250μA, VGS=VDS | 0.5 | 1.2 V |
    | 栅极漏电流 | IGSS | VGS=±12V, VDS=0V | ±100 nA |
    | 零栅压漏极电流 | IDSS | VGS=0V, VDS=20V | 1 µA |
    动态参数
    | 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 输入电容 | Ciss | VDS=15V, VGS=0V, f=1MHz | 300 pF |
    | 输出电容 | Coss | 120 | pF |
    | 反向传输电容 | Crss | 80 | pF |
    | 开启延时 | td(on) | VDD=10V, RL=5.5Ω, ID≈3.6A, VGEN=4.5V, Rg=6Ω | 7 | 15 | ns |
    | 上升时间 | tr 55 | 80 | ns |
    | 关闭延时 | td(off) 16 | 60 | ns |
    | 下降延时 | tf 10 | 25 | ns |
    漏极-源极二极管参数
    | 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 二极管正向压降 | VSD | IS=0.94A, VGS=0V | 0.76 | 1.2 | V |

    产品特点和优势


    JSM2302SL MOSFET具备以下显著特点:
    1. 电流能力强:最高可承受6A的连续漏极电流,适合要求高电流的应用场合。
    2. 导通电阻低:典型导通电阻仅为26mΩ(VGS=4.5V),降低了导通损耗,提高效率。
    3. 高频响应:低电容参数使得器件能够在高频环境下保持良好的表现。
    4. 热稳定性好:具备较高的热稳定性,适用于各种恶劣的工作环境。
    这些特点使其成为高速开关和DC-DC转换电路的理想选择,特别是在需要高效率和稳定性的应用环境中。

    应用案例和使用建议


    应用案例
    JSM2302SL MOSFET被广泛应用于高速开关电源、直流变换器和其他类似的电力电子系统。例如,在开关电源中作为主开关管,利用其高电流能力和低导通电阻,可以有效地减少能耗和提高系统效率。
    使用建议
    1. 散热管理:由于JSM2302SL的高热阻(RθJA=100℃/mW),在高电流情况下需要特别注意散热措施,确保良好散热以避免过热损坏。
    2. 栅极驱动:合理设计栅极驱动电路,确保稳定的栅极电压和快速的开关速度,以充分发挥其动态特性。
    3. 电路布局:优化电路布局,减少寄生电感和电容的影响,进一步提升整体性能。

    兼容性和支持


    JSM2302SL MOSFET与多数标准DC-DC转换器和其他常见的开关电源电路板兼容。制造商提供了详尽的技术文档和支持服务,包括应用指南、软件工具和在线技术支持。建议用户在开始项目前仔细阅读相关资料,以便更好地理解产品的特性和应用场景。

    常见问题与解决方案


    1. 问题:器件发热严重,导致性能下降。
    - 解决方案:增加散热片或使用热管散热器来加强散热,必要时使用强制风冷方式。

    2. 问题:驱动不稳定,导致开关频率波动。
    - 解决方案:检查栅极驱动电路,确保驱动电压稳定且符合要求,优化驱动电路设计。

    总结和推荐


    综上所述,JSM2302SL MOSFET凭借其高电流能力、低导通电阻和优异的动态性能,成为高速开关和DC-DC转换电路的理想选择。它在多种应用中表现出色,特别是在高效率和高稳定性要求的场景下。强烈推荐此产品用于各类电力电子系统的设计和应用中。

JSM2302SL参数

参数
VEBO-最大发射极基极电压 -
集电极截止电流 -
配置 -
VCEO-集电极-发射极最大电压 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
最大功率耗散 -
晶体管类型 -
VCBO-最大集电极基极电压 -
最大集电极发射极饱和电压 -
集电极电流 -
通用封装 SOT-23-3L

JSM2302SL厂商介绍

JSMICRO公司是一家专注于微电子领域的高科技企业,致力于研发和生产各类高性能的微电子组件和系统。公司主营产品包括但不限于:

1. 集成电路(IC):涵盖模拟、数字和混合信号集成电路,广泛应用于通信、计算机、消费电子等领域。
2. 传感器:包括温度、湿度、压力、光敏等各类传感器,服务于工业自动化、环境监测、医疗设备等行业。
3. 微控制器(MCU):提供多种高性能微控制器,适用于智能家居、物联网设备、汽车电子等市场。
4. 存储器:包括闪存(Flash)、随机存取存储器(RAM)等,满足不同数据存储需求。

JSMICRO的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持技术领先。
- 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 快速响应:灵活的供应链管理,快速响应市场变化和客户需求。

JSMICRO以其卓越的产品和服务,赢得了全球客户的信赖和支持。

JSM2302SL数据手册

厂牌 PDF简要描述 下载
JSMICRO/深圳杰盛微 三极管(BJT) JSMICRO/深圳杰盛微 JSM2302SL JSM2302SL数据手册

JSM2302SL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.0744
6000+ ¥ 0.0732
9000+ ¥ 0.0713
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 223.2
