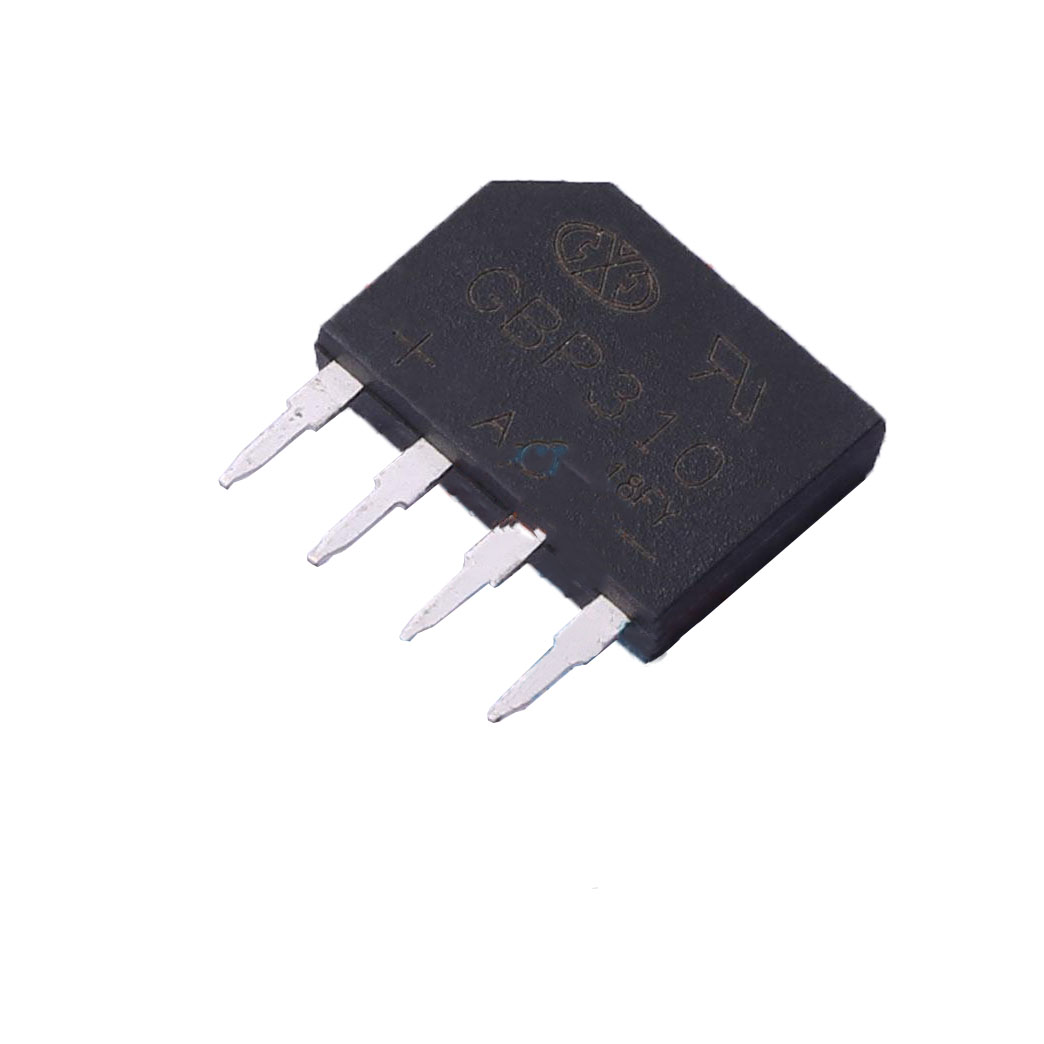

GBP310

产品分类: 整流二极管/整流桥
产品描述: 1KV 60A 10uA@1kV 3A
供应商型号: GBP310 GBP
供应商: 国内现货
标准整包数: 500
JUXING ELECTRONIC/广东钜兴电子 整流二极管/整流桥 GBP310

GBP310概述


    产品简介


    GBP3005 THRU GBP310 桥式整流器
    桥式整流器是一种重要的电子元件,主要用于将交流电转换为直流电。本系列的产品涵盖了多种不同的电压等级,包括50V到1000V的不同型号,非常适合用于各种需要高效整流的应用场合,如电源供应、电池充电系统和工业控制设备等。

    技术参数


    以下是各型号的具体技术参数:
    | 规格 | GBP3005 | GBP301 | GBP302 | GBP304 | GBP306 | GBP308 | GBP310 |

    | 最大重复峰值反向电压 (VRRM) | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 最大有效值电压 (VRMS) | 35 | 70 | 140 | 280 | 420 | 560 | 700 |
    | 最大直流阻断电压 (VDC) | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 最大平均正向整流电流 (IAV) | 3.0A | 3.0A | 3.0A | 3.0A | 3.0A | 3.0A | 3.0A |
    | 峰值正向浪涌电流 (IFSM) | 60A | 60A | 60A | 60A | 60A | 60A | 60A |
    | 正向电压降 (VF) | 1.1V | 1.1V | 1.1V | 1.1V | 1.1V | 1.1V | 1.1V |
    | 最大反向电流 (IR) | 25µA | 30µA | 11µA | 10µA | 0.01µA | 0.1µA | 1.0µA |
    | 典型结电容 (CJ) | 500pF | 500pF | 500pF | 500pF | 500pF | 500pF | 500pF |
    | 热阻抗 (RθJA) | 25°C/W | 30°C/W | 11°C/W | 1.1°C/W| 0.55°C/W| 0.07°C/W| 0.045°C/W|
    | 热阻抗 (RθJL) | - | - | - | - | - | - | - |
    | 工作温度范围 (TJ, Tstg) | -55°C ~ +150°C | -55°C ~ +150°C | -55°C ~ +150°C | -55°C ~ +150°C | -55°C ~ +150°C | -55°C ~ +150°C | -55°C ~ +150°C |

    产品特点和优势


    GBP3005 THRU GBP310 桥式整流器具有以下几个显著特点和优势:
    - 可靠且低成本:采用模塑塑料工艺,确保产品在复杂环境下仍能稳定工作。
    - 适合PCB:设计适合印刷电路板安装,便于集成。
    - 低功耗:低正向电压降和低反向漏电流保证高效率。
    - 高浪涌能力:峰值正向浪涌电流高达60A,能够应对瞬时电流冲击。
    - UL认证:符合UL标准(认证号:E469616),提升产品安全性。
    - 玻璃封装芯片:提高产品的长期可靠性。
    - 轻量化:重量仅为0.053盎司,适用于空间受限的应用。

    应用案例和使用建议


    应用案例:
    - 电源适配器:在电源适配器中作为整流元件,提供稳定的直流输出。
    - 工业控制系统:用于工控设备中的电力转换环节,确保系统的稳定运行。
    - 家用电器:在各类家用电器中作为整流器,例如冰箱、洗衣机等。
    使用建议:
    - 选择合适型号:根据具体应用需求,选择合适的电压等级和电流容量。
    - 确保散热良好:注意热阻抗数据,确保良好的散热条件,避免因过热导致性能下降。
    - 注意反向电压:应用中需考虑反向电压的影响,防止因反向电压过高而导致损坏。

    兼容性和支持


    - 兼容性:这些桥式整流器采用标准封装,易于与其他电子元件或设备进行兼容。
    - 技术支持:制造商提供详尽的技术文档和支持,包括安装指南、常见问题解答和故障排除手册。

    常见问题与解决方案


    - 问题1:正向电压降过高。
    - 解决方法:检查工作温度和电流情况,确认是否存在过载现象。如果工作环境温度过高,可考虑增加散热措施。

    - 问题2:反向电流过大。
    - 解决方法:确认工作电压是否在规定范围内,若反向电压过高,需降低负载或更换更高耐压等级的产品。

    总结和推荐


    综上所述,GBP3005 THRU GBP310 桥式整流器凭借其可靠的性能、高效的功耗管理和广泛的适用性,成为众多应用的理想选择。特别是其低成本、易集成和高可靠性等特点,使其在市场上具有较强的竞争力。对于需要高性能整流解决方案的应用场合,强烈推荐使用这些桥式整流器。

GBP310参数

参数
反向恢复时间 -
正向浪涌电流 60A
配置 -
If - 正向电流 3A
Ir - 反向电流 10uA@1kV
Vr-反向电压 1KV
应用等级 工业级
零件状态 在售

GBP310厂商介绍

Juxing Electronic是一家专注于电子元器件制造和分销的公司。主营产品包括但不限于:

1. 半导体器件:如二极管、晶体管、集成电路等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:包括电阻、电容、电感等,这些元件在电路中起到稳定电压、滤波等作用,是电子设备不可或缺的组成部分。
3. 连接器和线缆:用于电子设备之间的连接,确保信号和电源的传输。
4. 传感器:用于检测环境变化,如温度、湿度、压力等,广泛应用于智能家居、工业自动化等领域。

Juxing Electronic的优势在于:

- 技术创新:持续投入研发,以保持产品技术的领先地位。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 客户服务:提供专业的技术支持和定制化服务,满足客户的个性化需求。
- 供应链管理:高效的供应链管理,确保产品的及时供应和成本控制。

Juxing Electronic致力于为客户提供高质量的电子元器件,以支持其产品的开发和创新。

GBP310数据手册

厂牌 PDF简要描述 下载
JUXING ELECTRONIC/广东钜兴电子 整流二极管/整流桥 JUXING ELECTRONIC/广东钜兴电子 GBP310 GBP310数据手册

GBP310封装设计

查看详情并下载
Symbol
Footprint
3D Model
