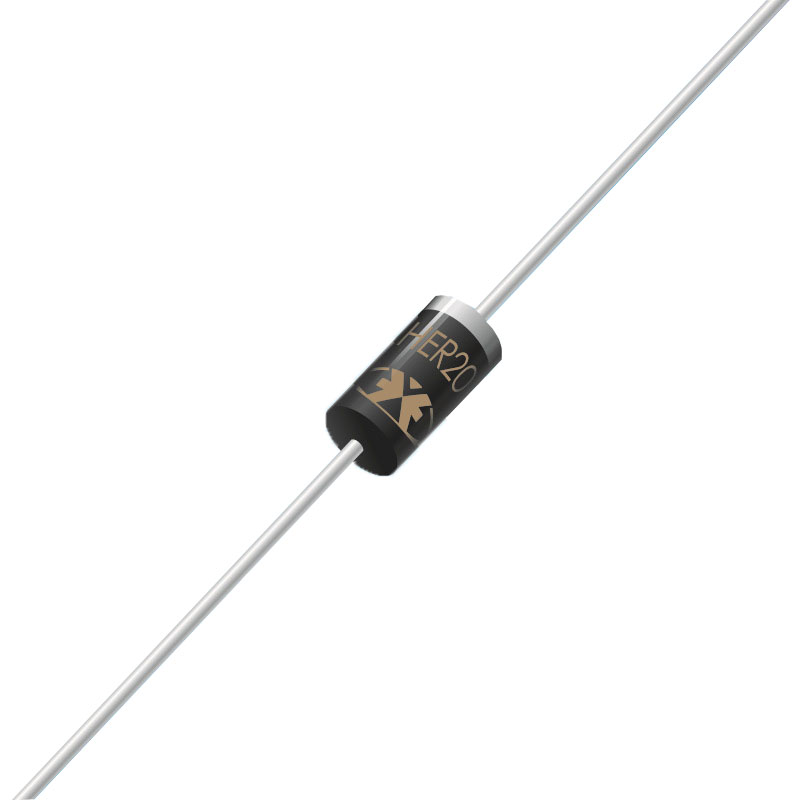

HER205

产品分类: 整流二极管/整流桥
产品描述: 50ns 5μA DO-15
供应商型号: HER205 DO-15
供应商: 国内现货
标准整包数: 2000
JUXING ELECTRONIC/广东钜兴电子 整流二极管/整流桥 HER205

HER205概述


    产品简介


    本文将介绍一款高性能的整流二极管——HER系列超快恢复二极管(Ultra Fast Rectifiers),其中包括型号为HER201到HER208的系列产品。这些二极管主要应用于单相全波整流电路,在电阻负载或电感负载下能够稳定工作。同时,它们还适用于各种电源转换及逆变电路,尤其是在需要快速响应的应用场合。

    技术参数


    - 最高重复峰值反向电压 (VRRM):HER201到HER208系列分别为50、100、200、300、400、600、800、1000伏特。
    - 最大RMS电压 (VRMS):分别对应70、140、210、280、420、560、700伏特。
    - 最大直流阻断电压 (VDC):同VRMS。
    - 最大平均正向整流电流:2.0安培(TA=55℃)。
    - 最大正向电压:0.8伏特(2.0A, TA=25℃)。
    - 最大反向电流:在TJ=25℃时小于500微安,在TJ=100℃时相同。
    - 典型结电容 (CJ):在1 MHz和4.0 VDC下测量,单位为皮法拉(pF)。
    - 最大反向恢复时间 (TRR):以纳秒(nS)为单位。
    - 最大热阻抗 (RθJA):0.375英寸(9.5毫米)引线长度下为35℃/瓦。
    - 工作和存储温度范围:-55℃到+125℃。

    产品特点和优势


    这款HER系列二极管具备以下显著优势:
    - 火焰防护等级:UL 94V-O级塑料外壳具有优异的阻燃性能。
    - 高效能:2.0安培操作且无热失控的风险,特别适合高温工作环境。
    - 快速切换:超快恢复时间使其成为高效率应用的理想选择。
    - 环境标准符合性:超越MIL-S-19500/228的环境标准,展现出卓越的耐用性。

    应用案例和使用建议


    该系列二极管广泛应用于电源适配器、电机驱动器、照明系统以及通信设备中。在实际应用中,建议进行充分的散热设计,确保工作温度不超过限制,特别是在高电流情况下。

    兼容性和支持


    这些二极管采用轴向引线设计,符合MIL-STD-202方法208标准,适用于焊接。此外,制造商提供了详尽的技术文档和售后服务支持,便于用户进行后续的产品维护与升级。

    常见问题与解决方案


    - Q: 这些二极管的最大工作电流是多少?
    A: 最大平均正向整流电流为2.0安培(TA=55℃)。

    - Q: 高温环境会对二极管产生什么影响?
    A: 在超过指定的工作温度范围时,可能会影响其性能和寿命,需采取适当的散热措施。

    总结和推荐


    总体而言,HER系列超快恢复二极管凭借其卓越的电气性能、快速响应能力和可靠性,成为众多电子设备制造商的优选产品。特别是在需要高性能、高可靠性的应用场景中,强烈推荐使用这些产品。

HER205参数

参数
If - 正向电流 -
Ir - 反向电流 5μA
Vr-反向电压 -
反向恢复时间 50ns
正向浪涌电流 -
配置 -
通用封装 DO-15
应用等级 工业级

HER205厂商介绍

Juxing Electronic是一家专注于电子元器件制造和分销的公司。主营产品包括但不限于:

1. 半导体器件:如二极管、晶体管、集成电路等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:包括电阻、电容、电感等,这些元件在电路中起到稳定电压、滤波等作用,是电子设备不可或缺的组成部分。
3. 连接器和线缆:用于电子设备之间的连接,确保信号和电源的传输。
4. 传感器:用于检测环境变化,如温度、湿度、压力等,广泛应用于智能家居、工业自动化等领域。

Juxing Electronic的优势在于:

- 技术创新:持续投入研发,以保持产品技术的领先地位。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 客户服务:提供专业的技术支持和定制化服务,满足客户的个性化需求。
- 供应链管理:高效的供应链管理,确保产品的及时供应和成本控制。

Juxing Electronic致力于为客户提供高质量的电子元器件,以支持其产品的开发和创新。

HER205数据手册

厂牌 PDF简要描述 下载
JUXING ELECTRONIC/广东钜兴电子 整流二极管/整流桥 JUXING ELECTRONIC/广东钜兴电子 HER205 HER205数据手册

HER205封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.0878
4000+ ¥ 0.0864
6000+ ¥ 0.0842
库存: 20000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 175.6
