首页  >  产品百科  >  KBP610

KBP610

产品分类: 整流二极管/整流桥
产品描述: 120A 10uA@1kV KBP
供应商型号: KBP610 KBP
供应商: 国内现货
标准整包数: 500

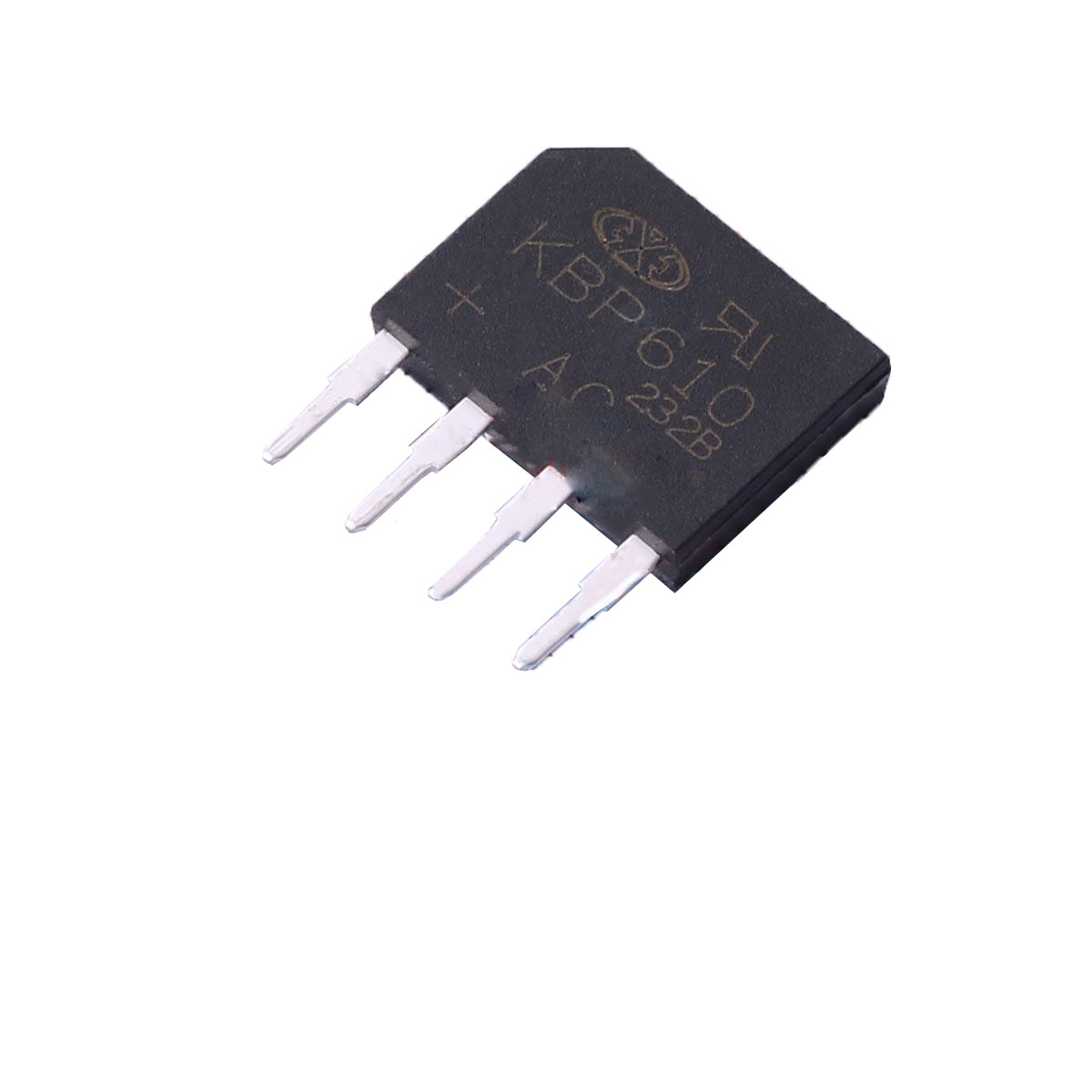

JUXING ELECTRONIC/广东钜兴电子 整流二极管/整流桥 KBP610

KBP610概述

    桥式整流器(Bridge Rectifiers)KBP6005 至 KBP610 技术手册

    产品简介


    本产品系列是桥式整流器(Bridge Rectifiers),型号分别为KBP6005至KBP610。它们广泛应用于单相半波电路,频率为60赫兹,既可用于电阻负载也可用于电感负载。这类整流器通过将交流电流转换为直流电流来简化电力供应系统的设计。适用于各种工业和消费电子设备中,如家用电器、电源适配器、工业控制系统等。

    技术参数


    以下是针对温度为25℃环境下的主要技术规格:
    | 型号 | 最大重复峰值反向电压 (VRRM) | 最大有效值电压 (VRMS) | 最大直流阻断电压 (VDC) | 最大平均正向整流电流 (I(AV)) | 峰值正向浪涌电流 (IFSM) | 最大正向电压 (VF) | 最大反向电流 (IR) |
    | :: | :: | :: | :: | :: | :: | :: | :: |
    | KBP6005 | 50 | 35 | 50 | 3.0 | 10.0 | 1.5 | 6.0 |
    | KBP601 | 100 | 70 | 100 | 3.0 | 120 | 1.1 | 25 |
    | KBP602 | 200 | 140 | 200 | 3.0 | 120 | 1.1 | 30 |
    | KBP604 | 400 | 280 | 400 | 3.0 | 120 | 1.1 | 11 |
    | KBP606 | 600 | 420 | 600 | 3.0 | 120 | 1.1 | 210 |
    | KBP608 | 800 | 560 | 800 | 3.0 | 120 | 1.1 | 120 |
    | KBP610 | 1000 | 700 | 1000 | 3.0 | 120 | 1.1 | 180 |
    备注:
    - 1. 测量频率为1 MHz,施加的反向电压为4.0 VDC。
    - 2. 热阻测量基于0.375英寸(9.5毫米)引脚长度PCB安装时,结到空气和结到引脚的热阻。

    产品特点和优势


    KBP系列桥式整流器具备以下优势:
    - 可靠且低成本的结构设计利用模塑技术;
    - 适用于印刷电路板设计;
    - 低正向电压降;
    - 低反向漏电流;
    - 高浪涌电流能力;
    - UL认证,文件号E469616;
    - 玻璃钝化芯片接合,提高耐久性;
    - 质量轻(约0.053盎司/1.5克);
    - 可以安装在任何位置,提供灵活的安装方式。

    应用案例和使用建议


    这些桥式整流器特别适合用于家庭电器和工业控制系统的电源转换。例如,在家用电器中,可以作为电源适配器的一部分,进行高效的直流供电。为了确保最佳性能,建议遵循以下几点使用建议:
    - 在容性负载条件下,降低电流额定值20%,以防止过热;
    - 选择合适型号的整流器以匹配所需的电压和电流等级;
    - 考虑到散热需求,根据应用场合选择合适的安装方式。

    兼容性和支持


    KBP系列桥式整流器与其他标准电子组件具有良好的兼容性。对于特定应用中的兼容性问题,请联系制造商获取技术支持。制造商提供了详细的技术文档和支持服务,帮助用户正确使用和维护这些设备。

    常见问题与解决方案


    - 问题:如何选择适当的整流器型号?
    - 解决方案: 根据您的电路要求确定所需的最大直流阻断电压和最大有效值电压。确保所选型号满足这些要求。

    - 问题:在容性负载下如何操作?
    - 解决方案: 在容性负载下运行时,要降低额定电流的20%以防止过热。

    - 问题:怎样处理反向电流过高问题?
    - 解决方案: 通过减小环境温度或使用额外的散热措施来降低反向电流。

    总结和推荐


    总体来说,KBP系列桥式整流器因其可靠的设计、广泛的适用范围以及良好的性价比而受到欢迎。该系列产品尤其适合那些对成本敏感但又需要高效能电力转换的应用场合。无论是家用还是工业用途,这些整流器都能提供稳定的直流电源输出,帮助提升整体设备性能。因此,我强烈推荐这些产品给寻求高性能整流解决方案的用户。

KBP610参数

参数
If - 正向电流 -
Ir - 反向电流 10uA@1kV
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 120A
配置 -
通用封装 KBP

KBP610厂商介绍

Juxing Electronic是一家专注于电子元器件制造和分销的公司。主营产品包括但不限于:

1. 半导体器件:如二极管、晶体管、集成电路等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:包括电阻、电容、电感等,这些元件在电路中起到稳定电压、滤波等作用,是电子设备不可或缺的组成部分。
3. 连接器和线缆:用于电子设备之间的连接,确保信号和电源的传输。
4. 传感器:用于检测环境变化,如温度、湿度、压力等,广泛应用于智能家居、工业自动化等领域。

Juxing Electronic的优势在于:

- 技术创新:持续投入研发,以保持产品技术的领先地位。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 客户服务:提供专业的技术支持和定制化服务,满足客户的个性化需求。
- 供应链管理:高效的供应链管理,确保产品的及时供应和成本控制。

Juxing Electronic致力于为客户提供高质量的电子元器件,以支持其产品的开发和创新。

KBP610数据手册

厂牌 PDF简要描述 下载
JUXING ELECTRONIC/广东钜兴电子 整流二极管/整流桥 JUXING ELECTRONIC/广东钜兴电子 KBP610 KBP610数据手册

KBP610封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.402
1000+ ¥ 0.3953
1500+ ¥ 0.3853
库存: 500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 201
