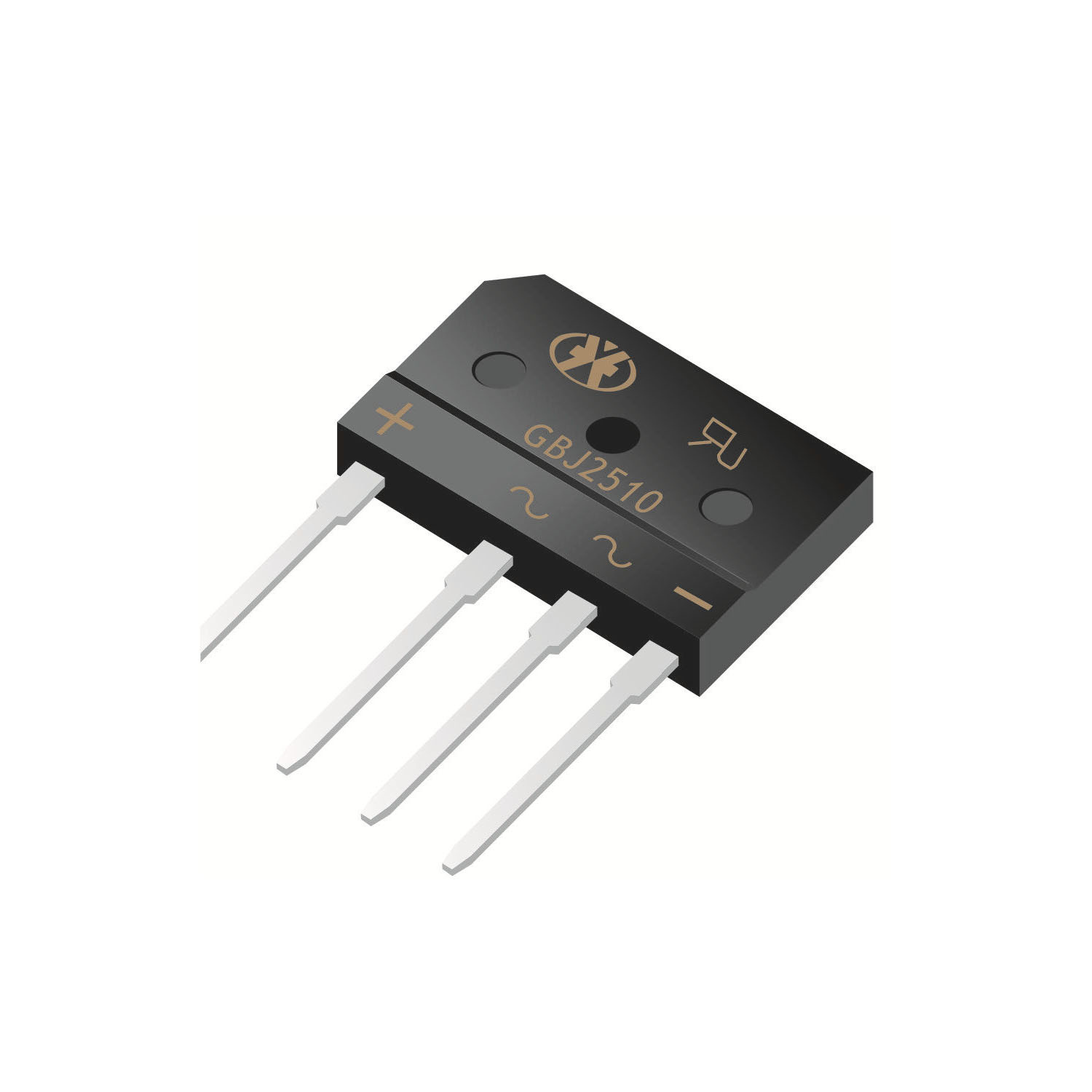

GBJ2510

产品分类: 整流二极管/整流桥
产品描述: 1KV 300A 10μA 1.5A GBJ 通孔安装
供应商型号: GBJ2510 GBJ
供应商: 国内现货
标准整包数: 500
JUXING ELECTRONIC/广东钜兴电子 整流二极管/整流桥 GBJ2510

GBJ2510概述


    产品简介


    GBJ25005 至 GBJ2510 桥式整流器
    GBJ系列桥式整流器专为印刷电路板(PCB)应用而设计,广泛应用于单相交流电(60Hz)的阻性或感性负载。此外,对于容性负载的应用,需要将电流降额20%。GBJ系列整流器的主要优势在于其高可靠性、低反向泄漏电流以及出色的过载能力,使得它们成为众多工业和消费电子产品中的理想选择。

    技术参数


    - 尺寸:详细尺寸数据见下表
    - 额定峰值重复反向电压(VRRM):50V至1000V
    - 有效反向电压(VR(RMS)):35V至700V
    - 平均正向整流输出电流(IO):最高可达25A(在100°C时)
    - 非重复性峰值正向浪涌电流(IFSM):高达350A
    - 正向电压(VFM):1.05V(每单元,IF = 12.5A)
    - 峰值反向电流(IR):最高可达500μA
    - 热熔断等级(I2t):510A2s
    - 典型结电容(Cj):85pF
    - 结到壳体的热阻(RθJC):0.6°C/W
    - 工作和存储温度范围:-65°C至+150°C

    产品特点和优势


    - 玻璃钝化芯片构造:提高耐用性和可靠性。
    - 低反向泄漏电流:减少不必要的能量损耗。
    - 过载耐受力高达350A:适用于大功率应用。
    - UL认证材料:塑料材质通过了UL认证,符合94V-0标准,确保在高电压下的安全性和可靠性。
    - 引线焊接性能优异:满足MIL-STD-202标准的焊接要求。
    - 引脚标记:便于安装和识别。

    应用案例和使用建议


    - 家用电器:GBJ系列桥式整流器在家庭空调、洗衣机等设备中广泛应用,确保电源稳定输出。
    - 工业控制设备:在工业自动化控制系统中,作为电源转换的关键部件,提升系统整体稳定性。
    - 照明设备:适用于各种照明设备,提供稳定的整流电源。
    使用建议:
    - 确保电路散热良好,特别是在大功率应用中,采用散热片以避免过热。
    - 在安装过程中,注意正确区分正负极,以确保电路正常工作。
    - 根据负载特性调整电流,确保电路稳定可靠运行。

    兼容性和支持


    - 兼容性:适用于多种标准印刷电路板(PCB),兼容市面上大多数主流控制器和驱动器。
    - 支持服务:厂家提供详尽的技术文档和支持,帮助客户解决安装和调试过程中的各种问题。此外,还提供定期的软件更新和技术培训服务。

    常见问题与解决方案


    - 问题1:如何处理反向电压过高?
    解决方案:确认是否按照手册规定的最大反向电压使用,检查电路连接是否正确。

    - 问题2:设备过热怎么办?
    解决方案:安装散热片,保证良好的空气流通,并降低电路负载。

    - 问题3:正向电压降为何会变大?
    解决方案:检查整流器是否损坏或老化,如需更换则选用同型号的新整流器替换。

    总结和推荐


    GBJ25005至GBJ2510系列桥式整流器凭借其高性能、高可靠性以及宽广的工作温度范围,在工业和消费电子领域内具有显著优势。无论是用于家用电器还是工业控制设备,都能确保电源系统的稳定性和高效性。因此,我们强烈推荐这一系列的产品,特别适合于需要大功率、高可靠性整流解决方案的应用场合。

GBJ2510参数

参数
配置 -
If - 正向电流 1.5A
Ir - 反向电流 10μA
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 300A
通用封装 GBJ
安装方式 通孔安装
应用等级 工业级

GBJ2510厂商介绍

Juxing Electronic是一家专注于电子元器件制造和分销的公司。主营产品包括但不限于:

1. 半导体器件:如二极管、晶体管、集成电路等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:包括电阻、电容、电感等,这些元件在电路中起到稳定电压、滤波等作用,是电子设备不可或缺的组成部分。
3. 连接器和线缆:用于电子设备之间的连接,确保信号和电源的传输。
4. 传感器:用于检测环境变化,如温度、湿度、压力等,广泛应用于智能家居、工业自动化等领域。

Juxing Electronic的优势在于:

- 技术创新:持续投入研发,以保持产品技术的领先地位。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 客户服务:提供专业的技术支持和定制化服务,满足客户的个性化需求。
- 供应链管理:高效的供应链管理,确保产品的及时供应和成本控制。

Juxing Electronic致力于为客户提供高质量的电子元器件,以支持其产品的开发和创新。

GBJ2510数据手册

厂牌 PDF简要描述 下载
JUXING ELECTRONIC/广东钜兴电子 整流二极管/整流桥 JUXING ELECTRONIC/广东钜兴电子 GBJ2510 GBJ2510数据手册

GBJ2510封装设计

查看详情并下载
Symbol
Footprint
3D Model
