首页  >  产品百科  >  63453-130LF

63453-130LF

产品分类: 矩形连接器 - 外壳
厂牌: AMPHENOL
产品描述: Push-Pull,Receptacle 2 30pin 推挽式 Female Socket 黑色 通孔安装 30.8mm(长度)*4.2mm(高度)
供应商型号: 1622592
供应商: element14
标准整包数: 1

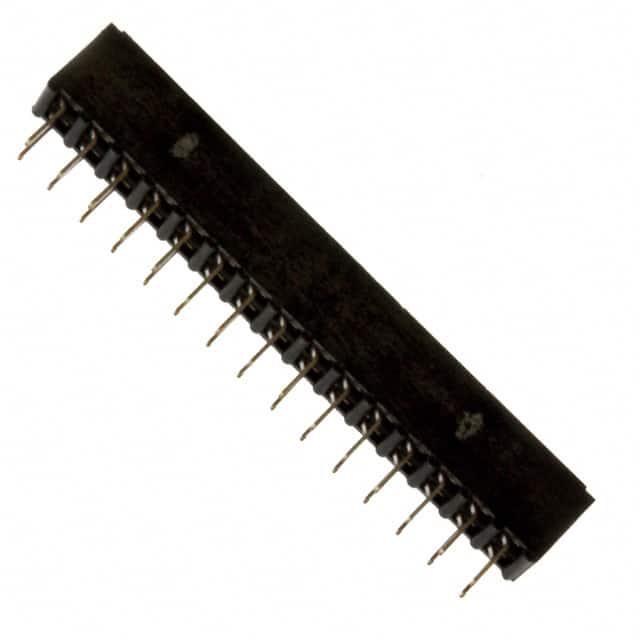

AMPHENOL 矩形连接器 - 外壳 63453-130LF

63453-130LF概述


    产品简介


    Minitek® 2.00mm Receptacle 是一款专为高性能需求设计的板对板和线对板连接器,适用于多种电子设备的应用场景。Minitek® 产品家族包括单排和双排插座,可以容纳2到25个位置,配置为垂直和水平方向。这种模块化系统提供了灵活的设计选项,适合于紧凑型应用的需求。

    技术参数


    - 机械性能
    - 寿命:100次插拔循环
    - 电气性能
    - 绝缘耐压:650V
    - 绝缘电阻:最小1000MΩ
    - 电流承载能力:所有触点带电时,电流可达2A
    - 材料
    - 插座外壳:高温度热塑性塑料,黑色,UL94V-0阻燃等级
    - 插针:磷青铜
    - 镀层选项:
    - 1 = 接触区域镀0.76μm金/GXT®,尾部镀2μm最低纯锡
    - 2 = 接触区域镀0.38μm金/GXT®,尾部镀2μm最低纯锡
    - 3 = 接触区域镀0.20μm金/GXT®,尾部镀2μm最低纯锡
    - 9 = 接触区域下镀1.27μm镍,尾部镀2μm纯锡
    - 包装
    - 管装(标准包装)
    - 带卷料(SMT贴片及可选)

    产品特点和优势


    Minitek® 2.00mm Receptacle 具备以下特点和优势:
    - 双焊脚设计:每个触点上有双焊脚,无需考虑安装方向,便于自动放置。
    - 高电流承载能力:支持多个触点带电情况下仍能承受2A的电流。
    - 低外形设计:厚度仅2.3mm,节省板空间。
    - 选择性镀层:不同镀层选项,以满足不同设计要求。
    - 双簧接触设计:确保高度可靠的电气性能。
    - 高低温适应性:可在-55°C至+125°C的温度范围内正常工作,支持回流焊接工艺。

    应用案例和使用建议


    Minitek® 2.00mm Receptacle 广泛应用于汽车、输入输出模块、服务器驱动、可编程逻辑控制器等领域。这些应用场景不仅要求连接器具备高可靠性,还要求它们能够适应不同的安装方式。建议根据具体应用场景选择合适的镀层和安装方式。例如,在高功率应用中,可选择接触区域镀金的选项,以确保更可靠的电气连接。

    兼容性和支持


    该产品与各种标准SMT和通孔安装设备兼容,提供标准管装和带卷料两种包装选项。厂商提供了详细的规格说明书和技术支持,用户可以在遇到任何问题时联系技术支持团队获取帮助。

    常见问题与解决方案


    - Q: 连接器在高温环境中运行不稳定
    - A: 选择耐温范围更广的镀层选项(如镀金),并确保符合UL94 V-0标准的外壳材料。

    - Q: 插头和插座无法准确对接
    - A: 确保正确插入方向,使用具有双焊脚设计的产品以消除方向约束。

    总结和推荐


    综上所述,Minitek® 2.00mm Receptacle 是一款非常可靠且具有成本效益的连接器解决方案。它具有多种优势,如高效的自动放置能力、高电流承载能力和广泛的温度适应性。这些特点使其成为多种应用场景的理想选择。强烈推荐在需要高性能连接器的应用中使用此产品。

63453-130LF参数

参数
紧固类型 推挽式
排数 2
触头端接 -
针脚数 30pin
类型 Push-Pull,Receptacle
颜色 黑色
触头类型 Female Socket
长*宽*高 30.8mm(长度)*4.2mm(高度)
安装方式 通孔安装
应用等级 医疗级,工业级,通用级
零件状态 在售
包装方式 管装

63453-130LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

63453-130LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 外壳 AMPHENOL 63453-130LF 63453-130LF数据手册

63453-130LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.6295 ¥ 39.1192
25+ $ 3.991 ¥ 33.7242
库存: 30
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 39.11
