H4CMM2DI

厂牌: AMPHENOL
产品描述:
供应商型号: DV-30187409
供应商: 海外现货
标准整包数: 1

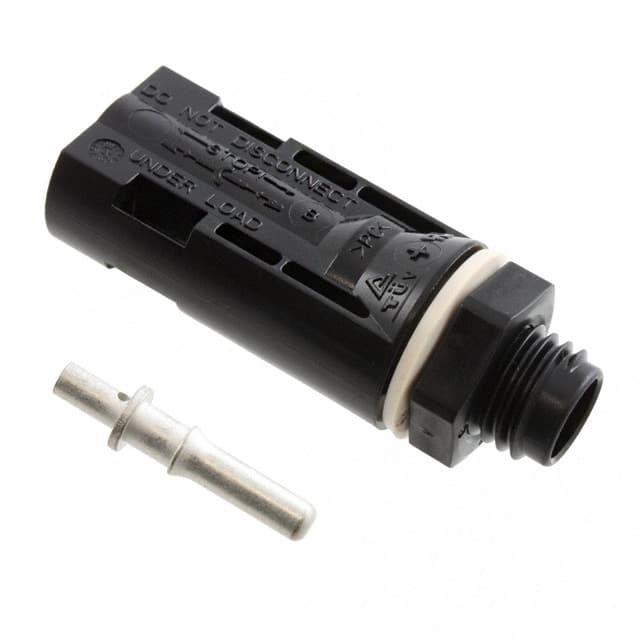

AMPHENOL 光伏(太阳能板)连接器 H4CMM2DI

H4CMM2DI概述

    Helios H4 Panel Connector 技术手册概述

    产品简介


    Helios H4 Panel Connector 是一款专为太阳能发电系统设计的高性能连接器。它适用于太阳能逆变器和汇流箱,支持薄片技术和晶硅技术,旨在实现高效的功率传输。此连接器通过了UL和TÜV双重认证,满足最新的NEC 2008标准要求。工业操作(AIO)公司提供全面的产品线和解决方案,帮助客户以更高效、可靠且成本效益高的方式利用太阳能。

    技术参数


    - 额定电流: 36A(2.5mm², AWG14),45A(4.0mm², AWG12),52A(6.0mm², AWG10),60A(10.0mm², AWG8)
    - 额定电压: 1000V(IEC/CEI),600V(UL)
    - 测试电压: 6kV一分钟,10kV脉冲(1.2/50μs)(IEC)
    - 典型接触电阻: 0.25mΩ
    - 接触材料: 铜,镀锡
    - 绝缘材料: 聚碳酸酯(PC)
    - 锁紧机制: 卡扣式锁紧,需特殊解锁工具拆卸
    - 防护等级: IP68(浸入1米水中1小时)
    - 安全等级: II级(IEC61140)
    - 污染等级: 2级(IEC60664)
    - 过电压类别: III类(IEC60664)
    - 阻燃等级: UL94-V0
    - 工作温度范围: -40°C至+90°C

    产品特点和优势


    1. 双认证: UL和TÜV双重认证确保了连接器的安全性和可靠性。
    2. 快速锁紧: 快速且容易的卡扣式锁紧机制提高了安装效率。
    3. 紫外线和臭氧耐受: 长期紫外线和臭氧抗性确保了连接器在户外条件下的耐用性。
    4. 高电流密度: 提供行业最高的电流承载能力,保证了电力传输的效率。
    5. 低接触电阻: 低接触电阻意味着更少的能量损失。
    6. 兼容多种电缆尺寸: 支持多种电缆尺寸,满足不同的应用需求。
    7. RoHS合规: 符合RoHS标准,环保且安全。

    应用案例和使用建议


    Helios H4 Panel Connector 主要应用于太阳能光伏系统中,如太阳能逆变器和汇流箱。在实际应用中,用户可根据不同电缆尺寸选择合适的连接器型号,确保高效、可靠的连接。为了更好地发挥其性能,建议用户遵循手册中的指导进行正确的安装和维护。

    兼容性和支持


    Helios H4 Panel Connector 兼容广泛的电缆尺寸和型号,支持多种电源配置。厂商提供完整的电缆组件,并且有专门的装配工具,如H4TS0000和H4TC0000。如果用户需要技术支持或购买相关配件,可以通过上述联系方式联系厂家获得帮助。

    常见问题与解决方案


    - Q: 如何确保正确的锁紧?
    - A: 使用配套的解锁工具,并按照指示进行锁紧操作,以确保连接器正确锁紧。

    - Q: 在高温环境下使用时应注意什么?
    - A: 确保连接器处于规定的温度范围内(-40°C至+90°C)。若环境温度超出此范围,需采取额外措施,如遮阳保护。

    总结和推荐


    Helios H4 Panel Connector 是一款专为太阳能光伏系统设计的高性能连接器,具备优异的技术参数和广泛的兼容性。它不仅满足严格的认证要求,还具有高电流密度、低接触电阻等特点,适用于各种恶劣环境。总体来看,这款连接器在技术性能、可靠性和适用性方面表现出色,强烈推荐用于太阳能光伏系统的安装和维护。

H4CMM2DI参数

参数
零件状态 停产
包装方式 散装

H4CMM2DI厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

H4CMM2DI数据手册

厂牌 PDF简要描述 下载
AMPHENOL 光伏(太阳能板)连接器 AMPHENOL H4CMM2DI H4CMM2DI数据手册

H4CMM2DI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 1.5376 ¥ 13.1161
50+ $ 1.3612 ¥ 11.6109
100+ $ 1.1973 ¥ 10.2133
500+ $ 1.0209 ¥ 8.7082
库存: 769
起订量: 16 增量: 1
交货地:
最小起订量为:10
合计: ¥ 131.16
