UTXCMA4BMH

厂牌: AMPHENOL
产品描述:
供应商型号: N-UTXCMA4BMH
供应商: 云汉优选
标准整包数: 1

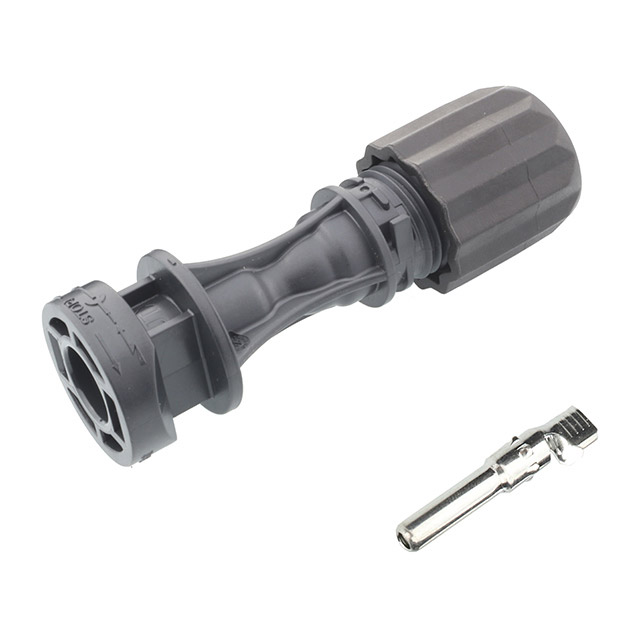

AMPHENOL 光伏(太阳能板)连接器 UTXCMA4BMH

UTXCMA4BMH概述

    UTX系列光伏连接器技术手册



    产品简介



    UTX系列光伏连接器是一种专门用于光伏系统中的高可靠性连接解决方案。它们广泛应用于太阳能电站、分布式发电系统以及其他需要稳定电力传输的场合。该系列包括UTXCF(女性连接器)和UTXCM(男性连接器),通过提供高电流和电压承载能力,确保在严苛环境下的可靠运行。


    技术参数



    - 额定电压:
    - 1500V DC(符合UL 6703标准)
    - 1500V DC(符合TÜV IEC 62852标准)
    - 1500V DC(符合JET IEC 61730标准)

    - 额定电流:
    - UTXCF: 25A (2.5mm²/14AWG), 35A (4.0mm²/12AWG), 45A (6.0mm²/10AWG)
    - UTXCM: 15A (2.5mm²/14AWG), 20A (4.0mm²/12AWG), 30A (6.0mm²/10AWG)

    - 额定脉冲电压: 16kV (1500V DC)

    - 典型接触电阻: ≤0.3mΩ

    - 接触材料: 锡镀铜合金

    - 绝缘材料: PPE/PA

    - 环境温度范围:
    - TÜV认证: -40°C 至 +85°C
    - UL认证: -40°C 至 +90°C

    - 防护等级: IP68 (接合状态,浸水1米1小时); IP2X (未接合状态,触摸防护)

    - 上极限温度: +105°C

    - 阻燃等级: UL 94 V-0

    - 过电压类别/污染程度: CAT III/2

    - 环保合规: 符合RoHS和REACH标准


    产品特点和优势



    1. 高可靠性: 额定电流和电压满足行业最高标准,确保长期稳定运行。
    2. 宽温度范围: 在极端环境温度下仍能保持良好的电气性能。
    3. 快速解锁选项: 支持工具解锁或手动解锁,便于安装和维护。
    4. 高防护等级: 接合状态下达到IP68,未接合状态下达到IP2X,有效防止灰尘和水的侵入。
    5. 兼容性强: 可以与其他UTX系列连接器无缝对接。


    应用案例和使用建议



    UTX系列光伏连接器已成功应用于大型光伏电站中,为电力传输提供了稳定的保障。在安装过程中,建议遵循制造商提供的安装指南,确保正确选择电缆尺寸和连接方式。例如,在户外环境下,应定期检查连接器的密封情况,确保其长期可靠的性能。


    兼容性和支持



    - 兼容性: 与UTX系列其他连接器完全兼容。
    - 认证支持: 拥有TÜV、UL和JET认证,确保产品质量和安全标准。


    常见问题与解决方案



    1. 问题: 连接器接触不良。
    - 解决方案: 确保电缆尺寸匹配,重新压接连接器。

    2. 问题: 密封失效导致水分进入。
    - 解决方案: 检查并更换密封圈,确保密封完好。

    3. 问题: 无法实现机械解锁。
    - 解决方案: 检查解锁工具是否正确插入,或者尝试手动解锁模式。


    总结和推荐



    UTX系列光伏连接器凭借其高可靠性、宽温范围和高防护等级,在光伏系统中表现出色。其出色的性能和广泛的应用范围使其成为光伏系统连接的理想选择。我们强烈推荐该系列产品用于光伏系统的建设和维护。

    ---

    以上是对UTX系列光伏连接器的全面技术介绍,希望对您有所帮助。

UTXCMA4BMH参数

参数
安装方式 板安装
零件状态 停产
包装方式 散装

UTXCMA4BMH厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

UTXCMA4BMH数据手册

厂牌 PDF简要描述 下载
AMPHENOL 光伏(太阳能板)连接器 AMPHENOL UTXCMA4BMH UTXCMA4BMH数据手册

UTXCMA4BMH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
90+ $ 1.2402 ¥ 11.5959
250+ $ 1.1536 ¥ 10.7862
库存: 759
起订量: 90 增量: 1
交货地:
最小起订量为:90
合计: ¥ 1043.63
