1534611-1

厂牌: TE CONNECTIVITY
产品描述: Conn Power M 2 POS ST Cable Mount 2 Terminal 2 Port
供应商型号: N-1534611-1
供应商: 云汉优选
标准整包数: 1

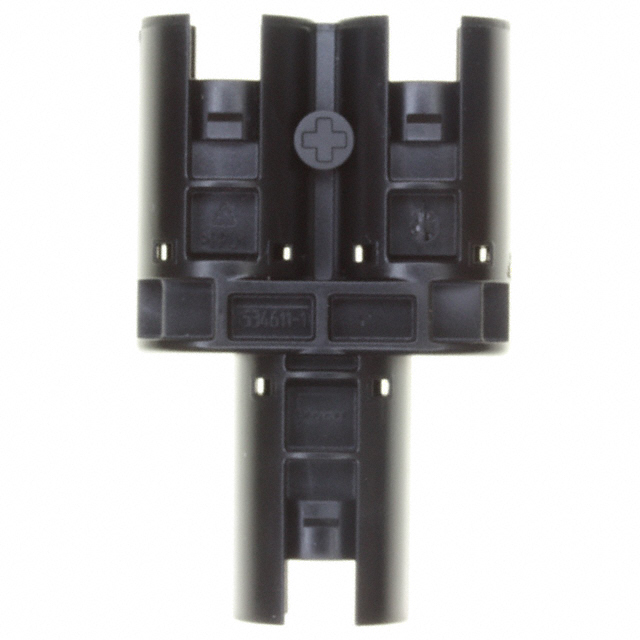

TE CONNECTIVITY 光伏(太阳能板)连接器 1534611-1

1534611-1概述

    SOLARLOK 连接系统为光伏解决方案提供支持

    1. 产品简介


    SOLARLOK 是一种专门为太阳能光伏(PV)行业设计的连接系统。该系统由多种组件构成,如接线盒、电缆耦合器、接触件、太阳能电缆和配件,旨在简化并提高太阳能模块到直流转换器之间的连接可靠性。其主要功能是为光伏系统的组装、安装及运行提供安全、可靠且易于操作的解决方案。SOLARLOK 系统的应用领域广泛,涵盖了住宅、商业及工业太阳能发电项目,能够应对严苛的户外环境条件。

    2. 技术参数


    - 材料
    - 插座和插针接触件:CuZn合金
    - 壳体:PPE+PS(紫外线和臭氧防护)
    - 接触导轨:镀亮锡的铜
    - 电气特性
    - 耐压:最高可达1000V直流
    - 额定电流:最大可达25A
    - 保护等级:||(双重绝缘)
    - 机械特性
    - 工作温度范围:-40°C 至 +115°C
    - 导线尺寸范围:最大支持12 AWG(4mm²)
    - 防护等级:IP65(封闭式)
    - 认证标准
    - TÜV认证
    - UL认证

    3. 产品特点和优势


    - 高电流承载能力:SOLARLOK 系统能够承载高达25A的电流,确保了高效能连接。
    - 良好的热平衡:通过优化设计,该系统能够有效散热,延长产品寿命。
    - 快速安装和简便维护:简化接线过程,降低安装时间和成本。
    - 多种配置选择:支持直接连线和可分离连接器,可根据不同需求进行定制。
    - 兼容性强:符合国际标准,便于与其他设备集成。

    4. 应用案例和使用建议


    - 大型接线盒:适用于串联互连,支持多达6个内部导轨。
    - 微接线盒:紧凑型设计,电流额定值达7.5A,非常适合分布式光伏电站。

    5. 兼容性和支持


    SOLARLOK 产品与全球多家制造工厂和设计中心紧密合作,以确保产品的卓越性能和广泛适用性。厂商提供了详尽的技术支持文档、工具和指导,帮助客户顺利安装和维护设备。此外,还提供全面的售后服务保障。

    6. 常见问题与解决方案


    - 问题1:安装过程中导线损坏怎么办?
    解决方案:使用专用的绝缘剥离工具,并严格按照安装指南操作。
    - 问题2:如何正确拆卸连接器?
    解决方案:务必在断开电路负载后,使用指定的断开装置进行拆卸。

    7. 总结和推荐


    总体来看,SOLARLOK 连接系统凭借其优异的技术性能和丰富的功能,在光伏系统中表现突出。无论是对于初始安装还是后期维护,该系统都展示了极高的可靠性和易用性。因此,强烈推荐光伏系统的设计者和工程师考虑使用 SOLARLOK 系列产品来提升项目的整体质量和安全性。

1534611-1参数

参数
安装方式 导线安装
零件状态 停产
包装方式 盒装,散装

1534611-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1534611-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 光伏(太阳能板)连接器 TE CONNECTIVITY 1534611-1 1534611-1数据手册

1534611-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 7.5366 ¥ 64.0611
40+ $ 7.1791 ¥ 61.0224
75+ $ 6.9768 ¥ 59.3028
库存: 113
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 960.91
