1014530

厂牌: PHOENIX CONTACT

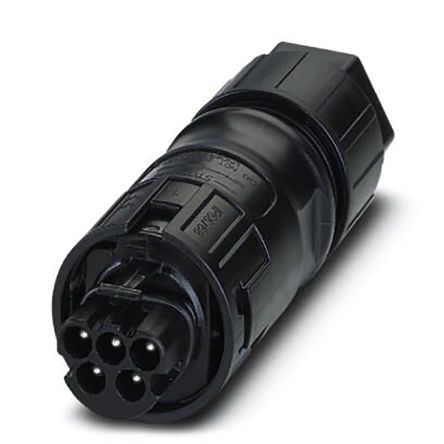

产品描述: Phoenix Contact 光伏连接器 PRC 5-FC-MS6 8-21系列, 电缆安装, 圆形连接器, 公插, 额定690 V 交流 35A
供应商型号: 1882900
供应商: 欧时
标准整包数: 1

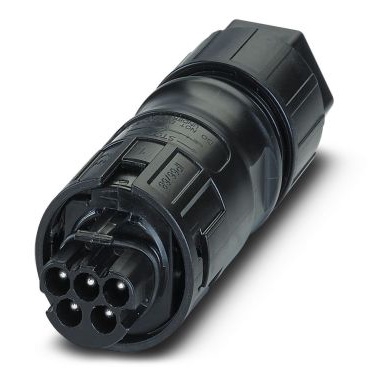

PHOENIX CONTACT 光伏(太阳能板)连接器 1014530

1014530概述


    产品简介


    PRC 5-FC-MS6 8-21 连接器 是一款高性能的安装式连接器,属于PRC 35系列的产品。这款连接器的主要功能是提供安全可靠的电气连接,适用于各种工业和商业应用场合。其独特的设计允许通过工具或手动释放,使得操作更加便捷。此外,它的防触电保护功能确保了使用者的安全。

    技术参数


    - 产品类型: 安装式连接器
    - 型号: PRC 5-FC-MS6 8-21
    - 位置数: 5个
    - 额定电压: 690 V AC(符合IEC 61984标准)
    - 额定电流: 35 A(6 mm²导线截面)
    - 最小导线截面: 1.5 mm²
    - 最大导线截面: 6 mm²
    - 连接方式: 螺钉连接
    - 插拔次数: 2000次
    - 插入力: 50 N ±10 N
    - 接触类型: 插针型
    - 外壳材料: PPE
    - 颜色: 黑色
    - 最小电缆直径: 8 mm
    - 最大电缆直径: 21 mm
    - 防护等级: IP66/IP68 (2m / 24h) / IP69K
    - 工作温度范围:
    - 工作:-40°C 至 105°C
    - 存储/运输:-40°C 至 70°C
    - 组装:-5°C 至 85°C
    - 标准认证:
    - UL Listed
    - cUL Listed
    - TÜV Rheinland
    - DNV

    产品特点和优势


    PRC 5-FC-MS6 8-21 连接器 具有多个独特功能和优势:
    - 紧凑设计:相比同等评级的工业连接器,体积小至75%。
    - 多功能解锁机制:可以手动解锁,也可以使用工具解锁。
    - 耐候性强:适合盐雾环境和直射阳光下的使用。
    - 室内室外两用:由于其防水防尘材料,既适用于室内也适用于户外环境。

    应用案例和使用建议


    应用场景
    PRC 5-FC-MS6 8-21 连接器 广泛应用于工业自动化、新能源系统、基础设施建设和公共交通等领域。例如,在光伏电站中,它可以确保电缆之间的可靠连接;在工业控制系统中,它可以提高系统的稳定性和可靠性。
    使用建议
    - 安全注意事项:安装前确保产品处于良好状态,仅允许受过电气工程培训的专业人员进行安装和操作。
    - 正确连接:确保使用规定的配套连接器,避免不正确的操作导致的损坏。
    - 环境因素:在高湿度、高温或盐雾环境中使用时,需注意定期检查和维护以确保长期性能。
    - 正确布局:布线时要避免电缆受到过度拉伸,同时遵守电缆弯曲半径的要求。

    兼容性和支持


    PRC 5-FC-MS6 8-21 连接器 与各种第三方制造商的配件兼容,但用户在使用时需要自行负责。厂商提供了详细的技术文档和在线资源,以确保用户能够正确安装和操作该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品连接不稳定 | 确保所有连接器和导线按照规范连接,并且拧紧螺钉 |
    | 无法解锁 | 检查是否使用正确的工具,确保解锁机构没有损坏 |
    | 表面温度过高 | 遵守使用说明书中的温度限制,并正确布置电缆 |

    总结和推荐


    PRC 5-FC-MS6 8-21 连接器 是一款性能优越、设计先进的连接器,特别适用于需要高可靠性和安全性的应用场景。其独特的设计、广泛的适用范围和丰富的认证使其在市场上具有很强的竞争力。因此,强烈推荐在各种工业和商业项目中使用这款连接器。

1014530参数

参数
安装方式 导线安装
包装方式 散装

1014530厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1014530数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 光伏(太阳能板)连接器 PHOENIX CONTACT 1014530 1014530数据手册

1014530封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 125.995
10+ ¥ 121.7688
50+ ¥ 115.9267
100+ ¥ 113.4068
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 125.99
直接购买
加入购物车
