1053001100

厂牌: MOLEX

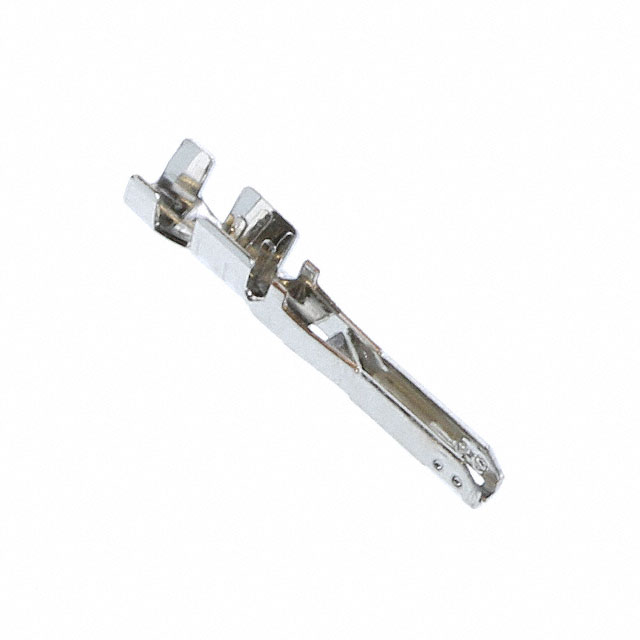

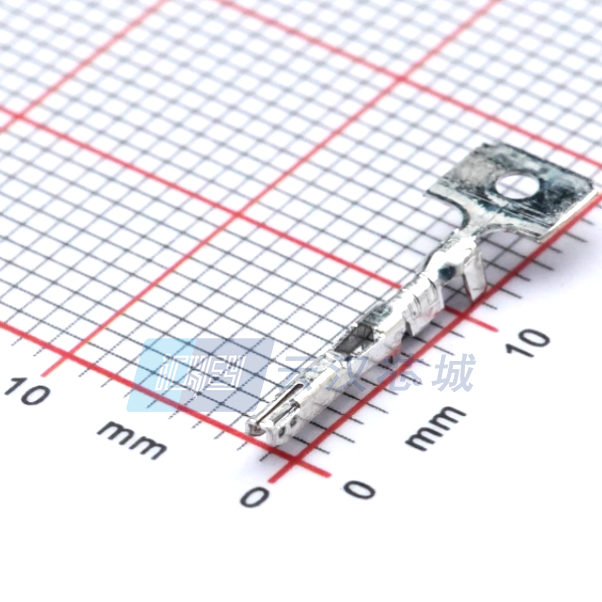

产品描述: Molex 镀锡压接端子 母端子, Nano-Fit系列, 最大0.2mm², 最小0.1mm²
供应商型号: 31M-1053001100
供应商: 云汉优选
标准整包数: 10
MOLEX 光伏(太阳能板)连接器 1053001100

1053001100概述

    Nano-FitTM Wire-to-Board Power Connector System

    1. 产品简介


    Nano-FitTM 是由Molex生产的一款微型板对线电源连接器系统,适用于需要高密度连接的紧凑空间。该系统包含多种组件,如插针终端、外壳、垂直接头、直角接头等,具有优异的电气性能和机械强度,特别适合用于工业控制、汽车电子和消费电子产品等领域。

    2. 技术参数


    Nano-FitTM 的技术规格详细如下:
    - 额定电压:250V AC/RMS 或 DC
    - 适用导线:20 AWG 至 26 AWG 电缆
    - 最大电流:
    - AWG 20:单行最多8.00A,双行最多7.50A
    - AWG 22:单行最多6.50A,双行最多5.50A
    - AWG 24:单行最多6.00A,双行最多5.50A
    - AWG 26:单行最多5.00A,双行最多4.00A
    - 温度范围:操作温度-40°C至125°C
    - 耐久性:
    - 锡镀层:25个循环
    - 金镀层:50个循环
    - 安全认证:
    - UL-1977:E29179
    - CSA:1068385
    - VDE:569200-9020-0023/236653

    3. 产品特点和优势


    Nano-FitTM 采用了紧凑的设计,具有低插入力和可靠的终端固定机制。通过TPA(Terminal Position Assurance)功能确保终端稳固,提升可靠性。该连接器系统还具备出色的温度稳定性和电气性能,能够承受极端环境条件,确保长时间可靠运行。此外,其易于组装和维护的特点,使其成为复杂系统中不可或缺的组成部分。

    4. 应用案例和使用建议


    Nano-FitTM 适用于各种需要高密度连接的应用,例如工业控制系统、汽车电子设备和消费电子产品等。对于汽车电子设备,它能够有效减少空间占用,提高设计灵活性。在实际应用中,为确保最佳性能,建议在高温环境下进行适当电流降额,并使用高质量的连接工艺,以防止过热现象。

    5. 兼容性和支持


    Nano-FitTM 系统与其他标准连接器兼容,可方便地集成到现有的电路设计中。Molex 提供全面的技术支持和售后服务,包括详细的安装指南和技术咨询。为了进一步保障用户利益,还提供了一整套质量保证措施和测试方法。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针接触不良 | 检查插针是否正确安装,并确保终端完全进入插座。 |
    | 温度过高 | 检查电路负载是否过大,必要时进行电流降额。 |
    | 插拔力过大 | 检查连接器是否磨损,考虑更换新的连接器。 |

    7. 总结和推荐


    Nano-FitTM 系列连接器以其紧凑的设计、出色的电气性能和可靠性在市场上脱颖而出。对于寻求高性能和高可靠性连接解决方案的应用场合,我们强烈推荐选用 Nano-FitTM 系列产品。总体而言,Nano-FitTM 连接器系统不仅满足了严苛的工业要求,还提供了广泛的应用场景和卓越的用户体验。

1053001100参数

参数
长*宽*高 12.8mm(长度)*2.33mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

1053001100厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。
