PHOENIX CONTACT 光伏(太阳能板)连接器 1133364

1133364概述


    产品简介

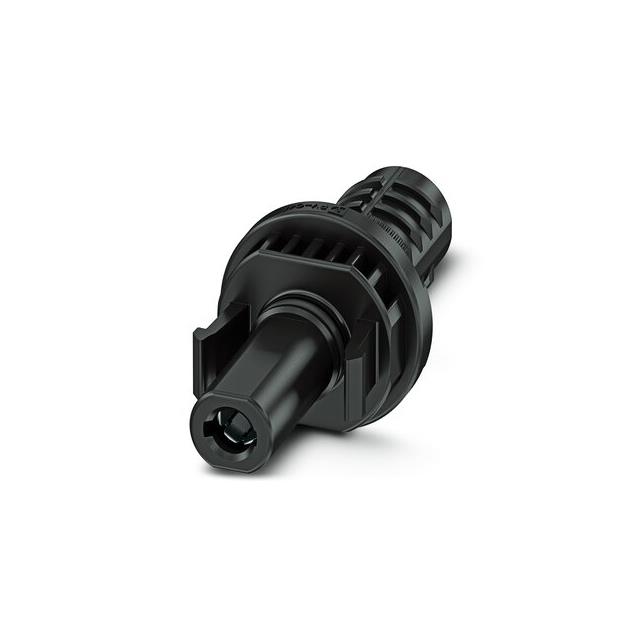

    产品名称: PV-FT-C4F-HSG 设备连接器
    产品类型: 面板穿通式接线端子
    主要功能: 实现光伏系统中的前装式接线连接
    应用领域: 主要应用于太阳能光伏系统中的导线连接,具有良好的耐用性和稳定性


    技术参数




    - 型号: PV-FT-C4F-HSG
    - 额定电流:
    - IEC标准:38 A(符合IEC 62852:2014/AMD1:2020)
    - UL标准:50 A(符合UL 6703)
    - 额定电压:
    - IEC标准:1500 V DCII 2(符合IEC 62852:2014/AMD1:2020)
    - UL标准:1500 V DC(符合UL 6703)
    - 最小导线截面: 2.5 mm²
    - 最大导线截面: 6 mm²
    - 连接方法: 压接
    - 接触类型: 插座
    - 环境温度(操作): -40 °C ... 85 °C
    - 环境温度(安装): -25 °C ... 50 °C
    - 防护等级: IP66 / IP68(插拔状态时)
    - 使用寿命: 插拔循环次数:100次
    - 阻燃材料: PPE(热塑性聚酯塑料)


    产品特点和优势




    1. 快速安装和牢固固定: 专利的快速螺钉连接确保了安装快捷且稳定。
    2. 高载流量: 银镀层接触点保证了高载流能力。
    3. 专利解锁系统: 专利的UNLOCK系统便于释放并允许较小的中心距离。
    4. 独特的Sunclix针连接模式: 确保更稳定的连接性能。


    应用案例和使用建议




    应用场景:
    这种面板穿通式接线端子常用于大型光伏电站和分布式光伏发电系统的导线连接,特别是在户外环境中。

    使用建议:
    - 在安装过程中严格按照规定的扭矩值(1.8 Nm至2.2 Nm)进行压接,以确保良好的电气连接。
    - 定期检查接线端子的工作环境温度,防止过高的环境温度影响其性能。
    - 采用合适的压接工具(如CRIMPFOX-P SR 6)以确保最佳的压接效果。


    兼容性和支持




    - 兼容性: 这款接线端子可与其他同系列的产品(如PV-FT-C-WALLMOUNT BK、PV-C3F-C-6-R3000)配套使用。
    - 支持和服务: 凭借德国制造的高品质,产品享有制造商的长期质保服务和技术支持。


    常见问题与解决方案




    1. 问题: 接线端子安装后出现松动。
    - 解决方案: 检查并重新调整压接扭矩,确保其在规定范围内(1.8 Nm至2.2 Nm)。

    2. 问题: 导线与接线端子连接不良。
    - 解决方案: 使用合适的压接工具,确保压接到位,避免虚接现象。

    3. 问题: 连接处发热严重。
    - 解决方案: 检查接触电阻,确保连接稳固无松动。必要时更换接线端子。


    总结和推荐




    这款PV-FT-C4F-HSG面板穿通式接线端子凭借其快速安装、高载流量、耐高温及耐恶劣环境的能力,在光伏系统中表现出色。其专利技术和高可靠性使其在市场上具备显著的竞争优势。对于需要高稳定性和高性能的光伏系统而言,这款接线端子是理想的选择。因此,强烈推荐使用此产品。

1133364参数

参数
零件状态 在售
包装方式 散装

1133364厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1133364数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 光伏(太阳能板)连接器 PHOENIX CONTACT 1133364 1133364数据手册

1133364封装设计

查看详情并下载
Symbol
Footprint
3D Model
