1386384

厂牌: PHOENIX CONTACT
产品描述:
供应商型号: AV-A-PXC1386384
供应商: Avnet
标准整包数: 50

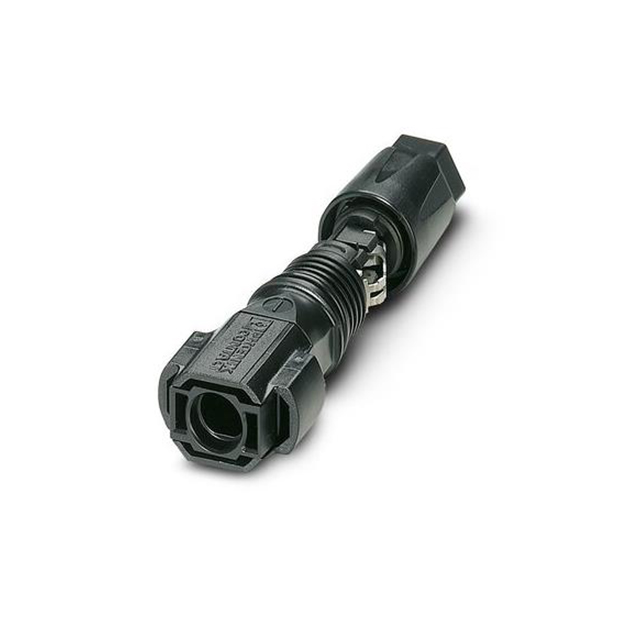

PHOENIX CONTACT 光伏(太阳能板)连接器 1386384

1386384概述

    光伏连接器——SUNCLIX系列产品技术手册解析

    1. 产品简介


    光伏连接器是光伏系统中的核心组件,广泛应用于光伏发电领域,提供可靠的能量传输解决方案。本文重点介绍的 SUNCLIX PV-C3M-S 2,5-6(-) 系列光伏连接器,专为高效能源转换设计,具有高度的安全性和耐用性。该产品采用单针式设计,适用于最小导线截面为 2.5 mm² 和最大导线截面为 6 mm² 的电缆。产品支持直流电压高达 1100 V,额定电流范围为 20 A 至 35 A(取决于电缆截面积),并且满足 IEC 62852:2014/AMD1:2020 标准,适合多种工业及可再生能源应用。

    2. 技术参数


    以下是产品的关键技术和规格:
    - 接线方式:弹簧夹式连接
    - 接触类型:插针型
    - 最小电缆直径:5.5 mm
    - 最大电缆直径:8 mm
    - 防护等级:IP66/IP68(插接时)
    - 工作温度范围:-40°C 至 +85°C
    - 绝缘材料:PPE(UL 94 V0 级阻燃)
    - 插拔寿命:≥ 100 次循环
    - 额定电流(6 mm²):35 A
    - 额定电压:1100 V DC
    - 插拔力:插入力 45 N ±10 N,拔出力 < 200 N(锁定状态)

    3. 产品特点和优势


    - 便捷安全的连接技术:采用弹簧夹式设计,无需特殊工具即可实现快速、可靠的连接。
    - 高可靠性:接触点镀银处理,有效降低电阻,提高长期运行稳定性。
    - 免工具释放设计:简化维护流程,提升安装效率。
    - 一体化设计:为光伏领域提供单体 DC 连接解决方案。

    4. 应用案例和使用建议


    SUNCLIX PV-C3M-S 2,5-6(-) 连接器广泛用于光伏电站、风能系统和其他新能源设施。例如,在大规模地面光伏项目中,它能够稳定承载高压直流电,并通过多层密封结构抵御恶劣环境影响。此外,建议用户在施工时遵循相关标准,确保电缆弯曲半径符合要求,同时避免负载下的插拔操作,以延长使用寿命。

    5. 兼容性和支持


    该产品与同系列连接器完全兼容,易于组装和扩展。Phoenix Contact 提供详细的产品文档和技术支持,用户可通过官网获取安装指南、审批证书以及产品附件信息。如需进一步指导,可以直接联系当地的销售代表。

    6. 常见问题与解决方案


    - Q: 插拔过程中接触不良怎么办?
    A: 确保电缆剥皮长度为 15 mm,并按照规范操作,检查是否存在异物或污垢。
    - Q: 如何测试连接器是否正常工作?
    A: 使用万用表测量两端电阻值,正常情况下应小于 0.45 mΩ。
    - Q: 接头发热严重如何处理?
    A: 验证安装是否正确并检查周围环境温湿度是否异常。

    7. 总结和推荐


    综上所述,SUNCLIX PV-C3M-S 2,5-6(-) 是一款集高性能与易用性于一体的光伏连接器,尤其适合严苛的工作环境。凭借其出色的电气性能、安全性及耐用性,它在新能源行业中占据重要地位。对于需要高功率传输且追求可靠性的应用场景,我们强烈推荐选择此款产品。欲了解更多详情,请访问 Phoenix Contact 官网查阅完整资料。
    联系信息
    Phoenix Contact USA
    地址:586 Fulling Mill Road, Middletown, PA 17057, United States
    电话:(+717) 944-1300
    邮箱:info@phoenixcon.com
    以上内容摘自官方技术手册,仅供参考。

1386384参数

参数
包装方式 散装

1386384厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1386384数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 光伏(太阳能板)连接器 PHOENIX CONTACT 1386384 1386384数据手册
