首页  >  产品百科  >  0643231029

0643231029

厂牌: MOLEX
产品描述: 与64323-1029为同一个料,Molex 镀锡压接端子 母端子, CP系列, 最大1mm², 最小0.5mm²
供应商型号: TS-0643231029
供应商: 海外现货
标准整包数: 5500

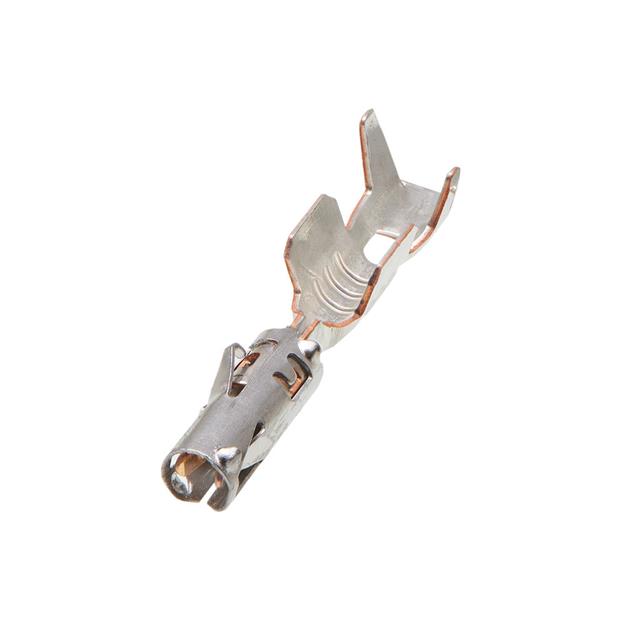

MOLEX 光伏(太阳能板)连接器 0643231029

0643231029概述


    1. 产品简介


    1.50mm CMC CP Female Terminal 是一款专为特定应用设计的高性能压接端子,适用于汽车、电源以及线对线和线对板连接等领域。这款端子采用锡镀层材料,能够在1.50mm x 0.80mm的尺寸范围内提供稳定可靠的电气连接。适用的电线规格为0.50mm² 至 1.0mm²。

    2. 技术参数


    - 电流最大值: 12.0A
    - 电压最大值: 14V DC
    - 接触面材质: 高铜合金
    - 接触面电镀: 锡
    - 接线绝缘直径: 1.40mm - 2.15mm
    - 接线规格 (AWG): 18, 20
    - 接线规格 (mm²): 0.50 - 1.00
    - 包装类型: 卷盘
    - 重量: 0.340克
    - 应用工具:
    - 型号: 638118900 (手动压接工具)
    - 型号: 638132300 (提取工具)
    - 型号: 638688000 (精细调整应用器)

    3. 产品特点和优势


    1. 高可靠性: 采用高品质高铜合金材料,确保电气连接的长期稳定。
    2. 广泛的适用范围: 支持多种规格的电线(0.50mm² 至 1.0mm²),适用于不同类型的接线需求。
    3. 兼容性强: 可与多种连接器和设备配套使用,易于集成到现有系统中。
    4. 环保设计: 符合RoHS和ELV标准,低卤素设计,符合环保要求。

    4. 应用案例和使用建议


    这款端子广泛应用于汽车、工业电源及通信系统等领域。在实际应用中,用户可以根据具体需求选择合适的电线规格进行安装。为了确保连接的可靠性,建议在安装过程中使用专用的压接工具,例如型号为638118900的手动压接工具。此外,定期检查和维护可以延长端子的使用寿命。

    5. 兼容性和支持


    1.50mm CMC CP Female Terminal 与 Molex 系列中的其他产品具有良好的兼容性。制造商提供了全面的技术支持和售后服务,包括技术咨询、故障排查等服务,确保客户能够顺利使用并维护这些产品。

    6. 常见问题与解决方案


    1. 问题: 如何选择合适的电线规格?
    - 解决办法: 根据具体的应用环境和电流需求选择合适的电线规格。建议参考技术手册中的电流承载能力表,选择适合的电线规格。
    2. 问题: 安装过程中如何确保端子的正确压接?
    - 解决办法: 使用专用的压接工具(如型号638118900的手动压接工具),严格按照技术手册中的操作步骤进行安装。确保压接后的端子外观无异常,且电阻测试结果符合要求。

    7. 总结和推荐


    综上所述,1.50mm CMC CP Female Terminal 是一款具备高可靠性和广泛应用范围的优质电子元器件。其出色的电气性能和环保特性使其成为汽车、工业和通信领域的理想选择。我们强烈推荐这一产品用于各种电气连接场合。

0643231029参数

参数
长*宽*高 18mm(长度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

0643231029厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0643231029数据手册

厂牌 PDF简要描述 下载
MOLEX 光伏(太阳能板)连接器 MOLEX 0643231029 0643231029数据手册

0643231029封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5500+ $ 0.1903 ¥ 1.6177
11000+ $ 0.1755 ¥ 1.4918
27500+ $ 0.1676 ¥ 1.4244
38500+ $ 0.1653 ¥ 1.4051
55000+ $ 0.1619 ¥ 1.376
库存: 247500
起订量: 5500 增量: 5500
交货地:
最小起订量为:5500
合计: ¥ 8897.35
