5-2306315-1

厂牌: TE CONNECTIVITY
产品描述: SOLARLOK PV Edge Decentralized Junction Box
供应商型号: N-5-2306315-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 光伏(太阳能板)连接器 5-2306315-1

5-2306315-1概述

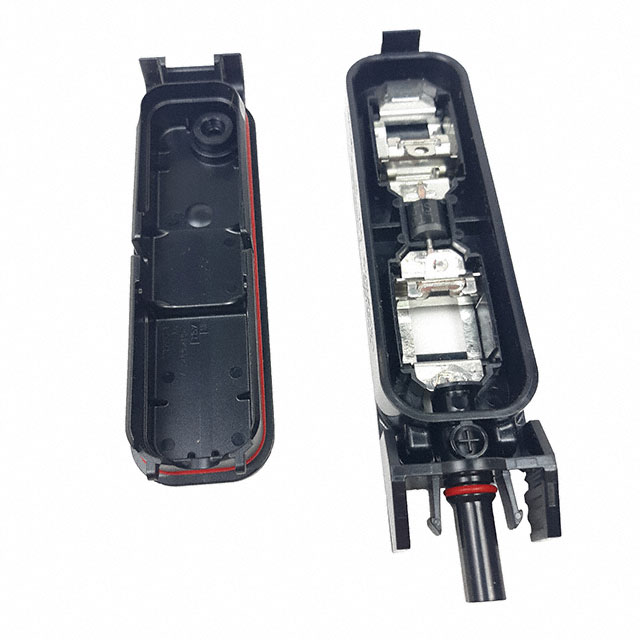

    # TE Connectivity SOLARLOK PV Edge Decentralized Junction Box

    产品简介


    TE Connectivity(TE)的SOLARLOK PV Edge去中心化接线盒是市场上首款采用边缘安装方式的夹紧式非灌封接线盒。它不需要打孔即可实现稳定连接,通过盖板上的翻盖提供保护,使其成为符合IEC和UL标准的1500V解决方案。该产品适用于建筑集成光伏面板(BIPV)、双面太阳能电池板和半片太阳能电池板。

    技术参数


    - 额定电流:标准版15A;特殊版17A
    - 耐压等级:1500V直流(UL);1500V直流(TUV/IEC)
    - 温度范围:-40°C至+115°C
    - 防护等级:IP68(1米/24小时)
    - 材料:聚苯醚(PPE),聚苯乙烯(PS)

    产品特点和优势


    - 快速安装:无需灌封且安装时间短。
    - 可靠性提升:无面板钻孔减少了损坏风险。
    - 热管理改善:二极管分隔室的设计有助于散热。
    - 功率处理能力增强:采用了热垫设计,使电流承载能力增加2A。
    - 安装效率提高:盖子和底座采用倾斜设计,减少安装箔的时间。
    - 多方向适用:支持E-W和N-S轨道方向,适应各种模块布局。
    - 防水保护:提供IP68级别的防水保护。
    - 湿度控制:采用透气孔进行湿度调节。
    - 集成接口:包含集成的PV4-S接口。

    应用案例和使用建议


    应用案例
    SOLARLOK PV Edge去中心化接线盒适用于多种太阳能光伏系统,例如建筑一体化光伏面板(BIPV)、双面太阳能电池板和半片太阳能电池板。其独特的边沿安装设计使得在狭小空间内安装变得更加容易。
    使用建议
    - 在进行安装时,确保盖板和底座之间的紧密贴合,以确保良好的密封效果。
    - 注意保持接线盒周围的通风良好,以避免因热量积聚导致的性能下降。
    - 定期检查接线盒的状态,确保密封条和连接件没有损坏。

    兼容性和支持


    该产品与TE Connectivit的其他组件和系统具有良好的兼容性,可用于现有的多种光伏系统配置。TE Connectivit为客户提供广泛的技术支持和维护服务,包括安装指南、在线技术支持和现场支持服务。

    常见问题与解决方案


    - 问题:安装过程中如何确保密封效果?
    - 解决方案:在安装前检查所有密封部件的完好性,确保安装过程中的所有连接部位紧密贴合。

    - 问题:如何处理接线盒内部温度过高?
    - 解决方案:确保接线盒周围有足够的空气流通,可考虑加装额外的冷却装置。
    - 问题:接线盒在户外环境中是否能长期使用?
    - 解决方案:选择符合IP68标准的产品,并确保安装在合适的位置以避免直接日晒雨淋。

    总结和推荐


    综上所述,TE Connectivity的SOLARLOK PV Edge去中心化接线盒是一款专为现代太阳能系统设计的高效产品。它的创新边缘安装设计、出色的可靠性以及高效的热管理能力使其在市场上具备显著的竞争优势。针对建筑集成光伏面板、双面太阳能电池板和半片太阳能电池板的应用,这款产品表现优异。我们强烈推荐此产品给所有寻求高性能光伏系统解决方案的用户。

5-2306315-1参数

参数
安装方式 板安装
零件状态 停产
包装方式 盒装,散装
