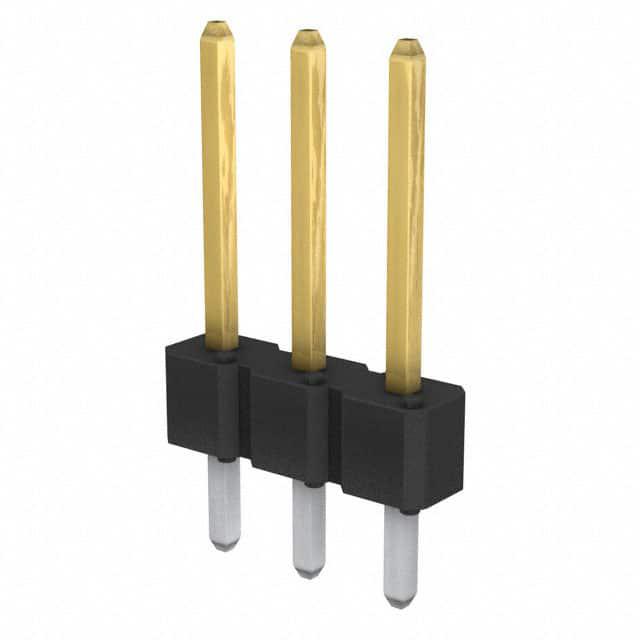

77311-125-03LF

产品分类: 矩形连接器 - 外壳
厂牌: AMPHENOL
产品描述: Header,Push-Pull 1 3pin 推挽式 Male Pin 黑色 通孔安装
供应商型号: Q-77311-125-03LF
供应商: 期货订购
标准整包数: 1000
AMPHENOL 矩形连接器 - 外壳 77311-125-03LF

77311-125-03LF概述


    产品简介


    Duplex Plated Bergstik® II Headers(双镀层Bergstik® II插头)是一种多功能的电子连接器,广泛应用于印刷电路板(PCB)、电缆和柔性电路之间的互连。这些插头提供了垂直和直角配置的一行、两行或三行设计,适用于板到板、板到电缆、板到分立线和板到柔性电路的连接。它们符合欧盟RoHS指令的要求,无铅,具有出色的耐热和抗潮湿性能。

    技术参数


    - 绝缘电阻: 不低于5,000兆欧(测试方法:MIL-STD-202,方法302;测试电压:500V DC;测量时间:2分钟;测量点:相邻引脚之间)
    - 耐压强度: 无击穿、过漏电流证据(>1毫安),测试电压1500V(直流或交流,60Hz)(测试方法:MIL-STD-1344,方法3001.1)
    - 电流承载能力: 3安培
    - 操作温度范围: -65°C 至 +130°C
    - 环境条件:
    - 热冲击: -55°C至+105°C(尼龙),-65°C至+130°C(PCT、PPS及LCP)
    - 恒定湿度: +40°C,95%相对湿度(持续96小时)
    - 高温寿命: 105°C(尼龙),130°C(PCT、PPS及LCP),持续315小时
    - 焊接性: 符合MIL-STD-202方法208F
    - 耐焊接热: 无物理损坏(测试条件:E)
    - 红外回流焊: 峰值温度245±5°C,或峰值温度260±5°C(无铅)

    产品特点和优势


    - 高可靠性: 经过严格的MIL标准测试,确保长期可靠性和耐用性。
    - 适用性广泛: 支持多种电气特性和环境条件,适用于多种应用场景。
    - 安全环保: 无铅设计,符合欧盟RoHS指令,满足绿色生产需求。
    - 高效安装: 设计优化,便于快速、准确地安装。

    应用案例和使用建议


    应用案例:
    - 板到板连接: 用于各种印刷电路板之间的连接,提高系统的整体稳定性和可维护性。
    - 板到电缆连接: 在工业自动化设备中常用,为复杂布线提供灵活解决方案。
    - 柔性电路连接: 用于移动设备和便携式电子产品中,减少体积和重量。
    使用建议:
    - 环境适应性: 确保在极端温度和湿度条件下工作的稳定性,定期进行环境测试。
    - 维护保养: 保持连接器的清洁,避免灰尘和杂质对接触面的影响。

    兼容性和支持


    该产品与FCI的Mini PV终端或其他0.025英寸针兼容的插座兼容。厂商提供全面的技术支持和维护服务,以确保客户在使用过程中能够获得最佳体验。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接不牢固 | 检查安装过程是否严格按照规范操作 |
    | 电流过高导致过热 | 降低负载或增加散热措施 |
    | 插头腐蚀 | 清洁接触面并检查是否需要更换 |

    总结和推荐


    综上所述,Duplex Plated Bergstik® II Headers是一款高性能的连接器,具备高可靠性和广泛的适用性。它适用于各种严苛的应用环境,特别是在工业自动化、通信设备和便携式电子产品等领域。鉴于其优异的性能和良好的市场口碑,强烈推荐使用。

77311-125-03LF参数

参数
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 1
触头端接 -
针脚数 3pin
类型 Header,Push-Pull
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

77311-125-03LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77311-125-03LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 外壳 AMPHENOL 77311-125-03LF 77311-125-03LF数据手册

77311-125-03LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
