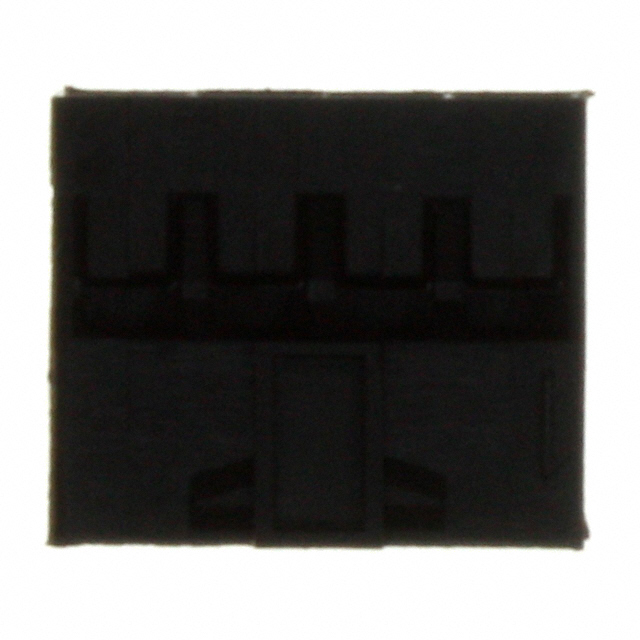

90312-004LF

产品分类: 矩形连接器 - 外壳
厂牌: AMPHENOL
产品描述: Amphenol Communications Solutions 连接器外壳, 4路, 2mm节距, 1行
供应商型号: UA-90312-004LF
供应商: 海外现货
标准整包数: 1000
AMPHENOL 矩形连接器 - 外壳 90312-004LF

90312-004LF概述

    Minitek® 系列电子元器件技术手册

    产品简介


    Minitek® 是 Amphenol FCI 公司推出的一系列电子连接器产品,主要应用于板对板和电缆/线对板的连接,在 2.00mm(0.079英寸)间距上提供全面的模块化系统。该系列产品包括多种类型,如接线端子、接触点、头端连接器、IDC 接收器和跳线分流器,可以实现电路板、电线和柔性电缆之间各种类型的连接。相较于传统模块系统,Minitek® 能够节省高达 38% 的空间。

    技术参数


    - 材料:黑色热塑性材料,镀金或锡涂层镍层厚度为 1.27μm(50μin)。
    - 机械性能:连接周期可达 100 次;插拔力:接触力最大为 1.77N(180gf),未插力最小为 0.20N(20gf)。
    - 电气性能:连续电流额定值为 2A;绝缘电阻最小为 1 x 105MΩ;接触电阻最大为 20mΩ;介电耐压为 650V;电压等级为 200V。
    - 环境性能:工作温度范围为 -40°C 至 +125°C。

    产品特点和优势


    - 可靠性:Minitek® 系列连接器采用了双梁接触设计,确保高度可靠的电气性能。
    - 安全性:通过机械锁定和防误配设计,确保正确的对接和稳固的连接。
    - 灵活性:Minitek® 是一个完全模块化的系统,可实现多种类型的连接,方便灵活设计。
    - 高集成度:2mm 间距的设计允许更高的集成度和空间利用率。

    应用案例和使用建议


    - 电子控制系统:Minitek® 系列连接器可用于需要高度可靠电气连接的应用场合,如工业自动化设备、通信设备、服务器和医疗设备。
    - 工业自动化:适用于需要复杂布线和高密度连接的场景,如机器人和自动化控制系统。
    - 建议:在高温环境下使用时,应特别注意散热设计以避免过热。

    兼容性和支持


    - 兼容性:Minitek® 系列连接器与传统系统具有良好的兼容性,确保系统的全模块化和互换性。
    - 支持和维护:Amphenol FCI 提供详尽的技术支持文档和工具,帮助客户更好地使用和维护这些产品。

    常见问题与解决方案


    - 问题:连接器无法正常连接。
    - 解决方案:检查连接器的插入深度是否符合要求,并确保正确对齐和锁紧。
    - 问题:电流传输不稳定。
    - 解决方案:检查接触面是否有氧化或污垢,清洁后重新安装。

    总结和推荐


    Minitek® 系列连接器凭借其高可靠性、高集成度和灵活的模块化设计,成为众多高端电子应用领域的理想选择。无论是工业自动化、通信设备还是医疗设备,Minitek® 都能提供高效可靠的连接解决方案。推荐在各类需要高可靠性连接的应用中使用该系列产品。

90312-004LF参数

参数
触头端接 压接
针脚数 4pin
类型 Locking Ramp,Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 滑锁
排数 1
长*宽*高 8.4mm*2.6mm*2.6mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

90312-004LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

90312-004LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 外壳 AMPHENOL 90312-004LF 90312-004LF数据手册

90312-004LF封装设计

查看详情并下载
Symbol
Footprint
