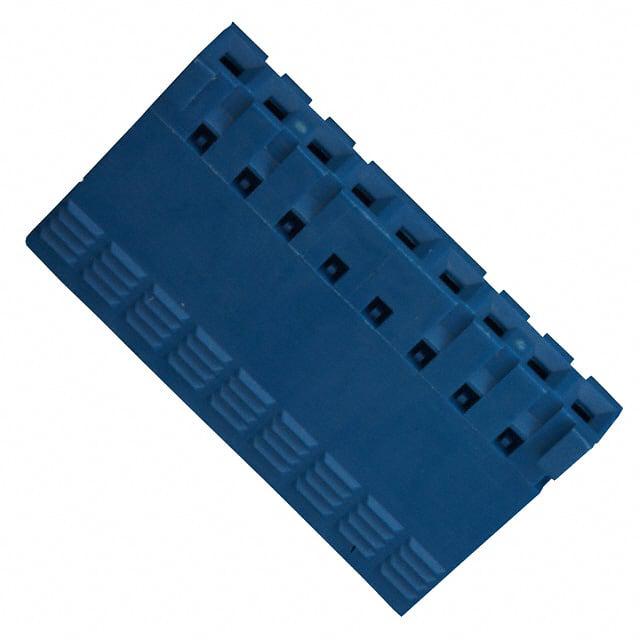

65240-009LF

产品分类: 矩形连接器 - 外壳
厂牌: AMPHENOL
产品描述: Amphenol ICC 压接连接器外壳, 9路, 2.54mm节距, 1行
供应商型号: N-65240-009LF
供应商: 云汉优选
标准整包数: 1
AMPHENOL 矩形连接器 - 外壳 65240-009LF

65240-009LF概述

    Dubox® SHUNTS Board/Wire-to-Board Connectors:一种高可靠性连接解决方案

    产品简介


    Dubox® SHUNTS是一款专为板到线连接设计的高性能连接器。其主要功能是实现电子设备间的可靠信号传输和电源供应。适用于多种应用领域,包括个人护理设备(如吹风机)、家庭护理设备(如清洁机器人)、智能家居系统(如报警系统)、服务器、存储系统及工业设备(如机器人、可编程逻辑控制器PLC、电动工具)。

    技术参数


    - 材料:
    - 外壳:高温黑色热塑性塑料
    - 针脚:磷青铜
    - 镀层:金或镍镀层(50μin.)+锡镀层
    - 机械性能:
    - 插拔次数:50次(金),25次(锡)
    - 插入力:最大450gf(金接触器),最大500gf(锡铅接触器)
    - 拔出力:最小30gf(金接触器),最小30gf(锡铅接触器)
    - 插入深度:最小4.85 mm(提供15mil的擦拭)
    - 电气性能:
    - 电流承载能力:每触点最大2.5A
    - 绝缘电阻:最小50,000MΩ
    - 接触电阻:初始最大15MΩ,环境测试后最大20MΩ
    - 耐压:800V
    - 环境要求:
    - 工作温度范围:-65°C至+125°C
    - 认证与批准:
    - 符合RoHS标准

    产品特点和优势


    - 双重弹簧接触设计:确保高度可靠的电气性能
    - 预应力接触器:低插入力
    - 4壁接触设计:增强信号保护
    - 双层镀层:成本效益高
    - 可定位功能:确保焊接时对齐,便于机器人放置
    - 耐高温材料:兼容红外线和蒸汽相回流
    - 符合行业标准:通过DIN41651、HE13和BT D2632规格认证

    应用案例和使用建议


    Dubox® SHUNTS在许多实际应用中表现出色。例如,在个人护理设备中,其紧凑的设计使其能够轻松集成到吹风机内部,确保稳定的电源供应。在清洁机器人中,这些连接器可以确保传感器和控制系统之间的稳定通信。对于工业应用,它们适合用于需要频繁插拔的机器人或PLC系统,同时还能承受严苛的工作环境。
    使用建议:
    - 确保插入深度达到4.85mm,以确保足够的擦拭效果。
    - 在高湿度或腐蚀性环境中使用时,建议选用镀金版本以提高耐用性。

    兼容性和支持


    Dubox® SHUNTS具有广泛的兼容性,适用于多种电路板设计。厂商提供了全面的技术支持和维护服务,包括详细的安装指南和技术咨询。

    常见问题与解决方案


    - 问题1:插入力过高。
    - 解决方案:检查接触器是否正确插入,必要时请使用专用工具进行辅助插拔。
    - 问题2:信号质量不佳。
    - 解决方案:确认接触器没有氧化,必要时更换新的连接器。
    - 问题3:工作温度超出范围。
    - 解决方案:选择合适的镀层材料,并确保在规定的温度范围内使用。

    总结和推荐


    Dubox® SHUNTS凭借其独特的双重弹簧接触设计、低插入力、优秀的信号保护能力和广泛的应用范围,成为了一款极具竞争力的产品。其坚固耐用且适用于各种复杂环境,特别适合工业自动化和高可靠性应用。综合以上各方面考量,强烈推荐这款连接器给需要高性能、高可靠性的工程设计师和制造商。

65240-009LF参数

参数
颜色 蓝色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 9pin
类型 Receptacle
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

65240-009LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

65240-009LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 外壳 AMPHENOL 65240-009LF 65240-009LF数据手册

65240-009LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
