68779-420HLF

产品分类: 矩形连接器 - 外壳
厂牌: AMPHENOL
产品描述: Header,Push-Pull 2 20pin 推挽式 Male Pin 黑色 通孔安装
供应商型号: Q-68779-420HLF
供应商: 期货订购
标准整包数: 700

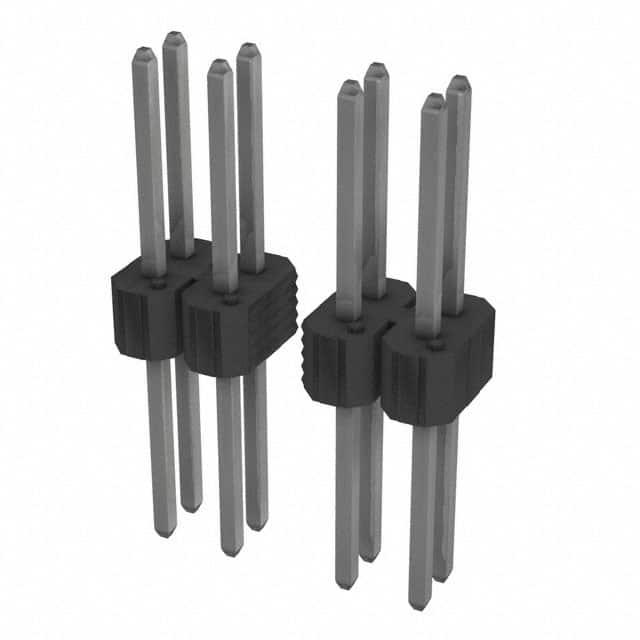

AMPHENOL 矩形连接器 - 外壳 68779-420HLF

68779-420HLF概述


    产品简介


    伯格斯提克连接器(Bergstik®/Bergstrip™ Headers) 是一种用于低功率应用的电子元器件,特别设计用于印刷电路板(Printed Wiring Board, PWB)上的直插式或90度断开式连接。这类连接器仅提供插针端子,需要与任何匹配的0.025英寸方形插针插座配合使用以完成完整的电气连接。该产品符合无铅要求,满足欧盟关于有害物质限制的指令(Directive 2002/95/EC)。
    应用领域:
    - 电信设备
    - 计算机外围设备
    - 工业控制设备
    - 医疗器械
    - 消费电子产品

    技术参数


    以下是伯格斯提克连接器的主要技术参数和技术规格:
    | 参数 | 描述 |

    | 额定电流 | 5A |
    | 额定电压 | 110V |
    | 工作温度范围 | -65°C 至 105°C (尼龙) |
    -65°C 至 130°C (聚对苯二甲酸丁二酯、聚苯硫醚、液晶聚合物) |
    | 接触材料 | 磷青铜合金(UNS C51000) |
    | 绝缘材料 | 玻璃或矿物填充尼龙(ASTM D-2897),聚苯硫醚(PPS)、聚对苯二甲酸丁二酯(PCT)、液晶聚合物(LCP) |
    | 接触镀层 | 纯锡镀层(无铅) |
    | 绝缘电阻 | ≥ 5000 兆欧(在500V DC下测量1分钟) |
    | 耐压测试电压 | 1500 VRMS(间隔为0.100、0.125、0.150英寸) |
    | 接触保持力 | 插入式接触 ≥ 5.0磅(未焊接) |
    后插入式接触 ≥ 2.0磅(未焊接) |

    产品特点和优势


    伯格斯提克连接器 以其出色的可靠性和耐用性而闻名。该连接器采用了高质量的磷青铜材料,确保了良好的导电性和机械强度。绝缘材料采用V-0等级的尼龙和其他高耐热材料,能够承受广泛的温度变化和环境条件。此外,无铅设计使其符合环保标准,适用于各种低功耗应用场合。

    应用案例和使用建议


    应用案例:
    - 工业自动化设备:在复杂多变的工作环境中,伯格斯提克连接器可以稳定可靠地传输信号和电力。
    - 医疗设备:在医疗应用中,这些连接器提供了足够的绝缘强度和抗干扰能力,确保系统的安全运行。
    - 消费电子产品:由于其紧凑的设计,这些连接器非常适合于笔记本电脑、智能手机等便携设备中。
    使用建议:
    - 在组装时,确保每个接触点正确安装并紧固,以避免因接触不良导致的故障。
    - 在高温环境下使用时,建议选择耐温等级更高的材料以提高可靠性。
    - 定期检查连接器的电气性能和物理完整性,特别是在极端环境条件下使用时。

    兼容性和支持


    伯格斯提克连接器与其他标准的0.025英寸方形插针插座兼容,易于与其他制造商的产品集成。制造商FCI提供了全面的质量保证措施,包括严格的检验和测试程序。购买后,用户还可以享受厂家提供的技术支持和服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接松动 | 检查并重新紧固连接器;如有必要更换接触点 |
    | 接触不良 | 确保接触点清洁无污渍,重新安装连接器 |
    | 绝缘电阻下降 | 更换损坏的连接器,或进行维修前的清洁和检查 |

    总结和推荐


    伯格斯提克连接器凭借其高性能、可靠性及广泛的应用范围,在众多领域得到了广泛应用。其优良的设计、高效的性能和强大的兼容性使其成为市场上不可或缺的优质选择。对于寻求稳定可靠的连接解决方案的工程师和技术人员来说,伯格斯提克连接器是一个值得信赖的选择。强烈推荐在您的设计中使用伯格斯提克连接器。

68779-420HLF参数

参数
触头端接 -
针脚数 20pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 2
安装方式 通孔安装
零件状态 在售
包装方式 散装

68779-420HLF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

68779-420HLF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 外壳 AMPHENOL 68779-420HLF 68779-420HLF数据手册

68779-420HLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
700+ $ 0.326 ¥ 2.706
库存: 7000
起订量: 700 增量: 700
交货地:
最小起订量为:700
合计: ¥ 1894.2
