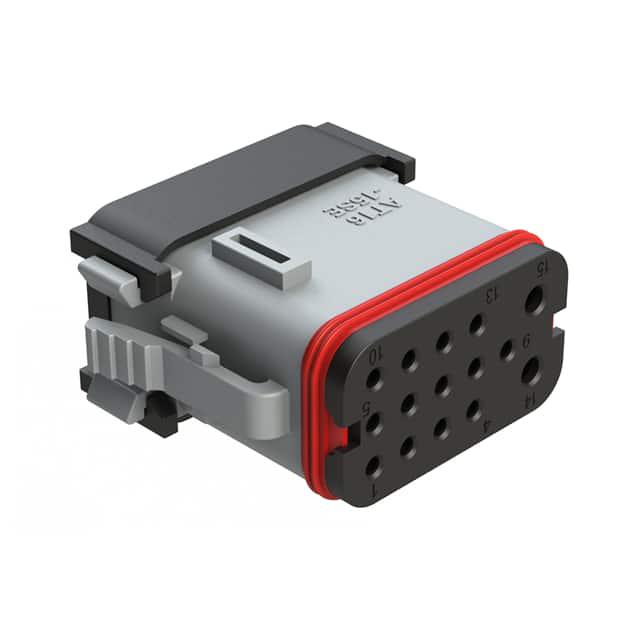

AT16-15SE-EK02

产品分类: 矩形连接器 - 外壳
厂牌: AMPHENOL
产品描述: Latch Lock,Plug 3 15pin Female Socket 压接 灰色 导线安装,自由悬挂,通孔安装 21mm(高度)
供应商型号: 3868745
供应商: 海外现货
标准整包数: 1
AMPHENOL 矩形连接器 - 外壳 AT16-15SE-EK02

AT16-15SE-EK02概述

    # 电子元器件技术手册

    产品简介


    本手册介绍了型号为AT16-15PX-的电子元器件产品,主要用于电子连接领域的15位插头、插座连接。该产品支持多个键配置,以满足不同应用需求。尺寸分别为16号(13个位置)和12号(2个位置),并且提供多种颜色选择,使其适用于广泛的工业和商业场景。

    技术参数


    规格
    - 尺寸:16号(13个位置)、12号(2个位置)
    - 母接触件编号:AT62-203-16141、AT62-210-1631等
    - 公接触件编号:AT60-215-1631、AT60-202-16141等
    - 色彩:黑色、灰色
    - 操作温度:-55°C 至 +125°C
    - 绝缘电阻:1000兆欧姆(@ 25°C)
    电气特性
    - 额定电流:16号尺寸下13安培,12号尺寸下25安培
    - 环境密封等级:IP68(1米水下24小时)、IP69K(连接状态)
    - 绝缘耐压:1500V AC,漏电流小于2毫安
    - 密封性:前封硅橡胶(红色)、后封硅橡胶(绿色)

    产品特点和优势


    - 可靠性高:该系列产品通过了严苛的操作温度范围测试,确保在极端环境下也能正常工作。
    - 广泛适用:支持16号和12号两种接触尺寸,且颜色多样,适应不同的外观要求。
    - 环境友好:产品符合RoHS标准,环保无害。
    - 长期耐用:达到100次插拔循环寿命,保证长时间使用的稳定性。

    应用案例和使用建议


    应用案例
    AT16-15PX-产品广泛应用于各种行业,如汽车制造、工业自动化、通信系统等。尤其在汽车制造领域,这种高性能连接器在引擎舱内承受高温和振动,但依然能够保持稳定连接,确保系统的可靠运行。
    使用建议
    - 在安装过程中,需要确保正确识别母接头和公接头,以免安装错误导致损坏。
    - 使用专用的工具(如AUTK-100、CA-5D12等)进行插拔操作,以确保正确的安装和拆除。
    - 定期检查连接器密封插件的状态,确保密封性能良好,避免水汽进入导致内部短路等问题。

    兼容性和支持


    - 该产品可以与多种系列连接器配套使用,如AT、ATV、AHD-9等。
    - 厂商提供了完善的售后服务和技术支持,如有任何问题,可以随时联系客户支持部门获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查插头和插座是否完全对齐,并确认插拔次数未超出额定值。 |
    | 接触不良 | 使用专用的清洁工具清洁插针和插孔,去除氧化层和污垢。 |
    | 水密性能下降 | 检查密封圈是否老化或损坏,及时更换新的密封圈。 |

    总结和推荐


    AT16-15PX-产品凭借其稳定的性能和可靠性,在各类工业和商业场景中表现出色。其多功能设计和广泛的适用性使其成为许多项目的首选连接器。建议在项目设计和制造阶段优先考虑使用该系列产品,以提升整体性能和用户体验。

AT16-15SE-EK02参数

参数
排数 3
触头端接 压接
针脚数 15pin
类型 Latch Lock,Plug
颜色 灰色
触头类型 Female Socket
紧固类型 -
长*宽*高 21mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装
