77317-112-64LF

产品分类: 矩形连接器 - 外壳
厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2 64pin 推挽式 Male Pin 黑色 通孔安装
供应商型号: Q-77317-112-64LF
供应商: 期货订购
标准整包数: 50
AMPHENOL 矩形连接器 - 外壳 77317-112-64LF

77317-112-64LF概述


    产品简介

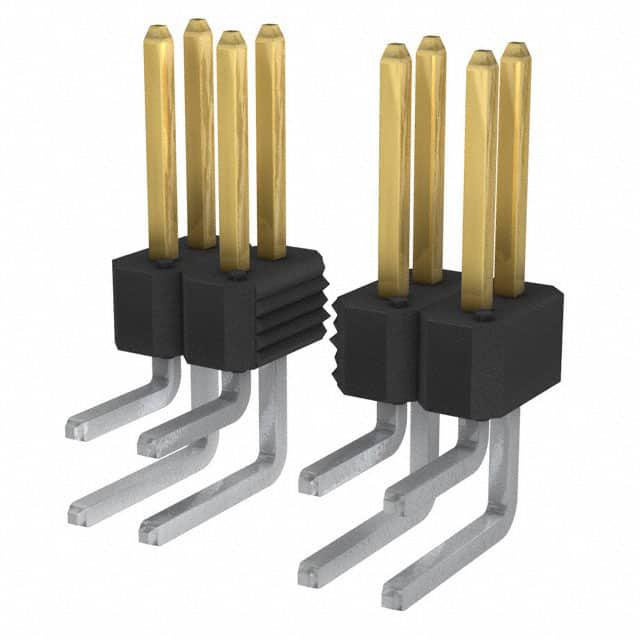

    Duplex Plated Bergstik® II Headers
    Duplex Plated Bergstik® II Headers 是一种用于电路板连接的电子元器件,主要功能是实现电路板到电路板、电路板到电缆、电路板到离散线缆以及电路板到柔性互连的应用。它通过垂直和直角配置提供一排、两排或三排的互连能力。该产品广泛应用于电信、汽车、工业控制、医疗设备等多个领域。

    技术参数


    - 材料:针采用符合ASTM B-159的磷青铜合金UNS C51000线材制成;绝缘体采用阻燃等级为UL-94-V0的高温树脂。
    - 表面处理:
    - 镍镀层:50微英寸(QQ-N-290,Class 2)。
    - 焊锡尾:60/40锡铅合金(MIL-P-81728)镀层厚度不小于100微英寸(可选铅自由镀层,纯锡镀层厚度100-150微英寸)。
    - 接触区域:金镀层(MIL-G-45204,Type II),厚度按图纸规定,镍底层50微英寸(QQ-N-290,Class 2)。
    - 电气特性:
    - 绝缘电阻:≥5,000兆欧姆(MIL-STD-202, Method 302)。
    - 耐电压:无电弧、绝缘击穿或漏电流(>1毫安)现象(MIL-STD-1344, Method 3001)。
    - 电流承载能力:3安培。
    - 工作温度范围:-65°C 至 +130°C。
    - 机械特性:
    - 针保持力:轴向负载最小值为2磅(0.9公斤),施加载荷速度为0.2英寸/分钟(MIL-STD-1344A, Method 2007.1)。
    - 环境条件:
    - 热冲击:在-55°C至+105°C之间进行25个循环测试(尼龙材料)或在-65°C至+130°C之间进行测试(PCT、PPS及LCP材料)(MIL-STD-202, Method 107G)。
    - 恒定湿度:+40°C,相对湿度95%,测试96小时(MIL-STD-202, Method 103B)。
    - 高温寿命:105°C下315小时(尼龙材料)或130°C下315小时(PCT、PPS及LCP材料)(MIL-STD-202, Method 108A)。

    产品特点和优势


    1. 双镀层设计:独特的双镀层结构(镍/金),确保高可靠性和长使用寿命。
    2. 高耐压性:达到1500V的耐电压标准,适合高可靠性需求的应用。
    3. 宽广的工作温度范围:能够在极端环境下保持稳定运行,适用于各种严苛的工业环境。
    4. 机械稳定性:具备优异的针保持力,保证了连接的稳固性和耐用性。
    5. 环境适应性强:经过严格的热冲击、湿度和高温寿命测试,确保产品在恶劣条件下仍能正常工作。

    应用案例和使用建议


    应用案例
    在某工业控制系统中,Duplex Plated Bergstik® II Headers被用于连接多个电路板。通过该产品实现了电路板间的高密度互连,并且由于其出色的耐温性能,在严酷的工业环境中表现出色。
    使用建议
    - 在组装时注意焊接温度,避免过高温度导致产品损坏(参考IPC/JEDEC J-STD-020C标准)。
    - 定期检查连接点的接触状态,确保良好的电气连接。
    - 遵循制造商推荐的维护计划,及时更换老化的部件以延长产品寿命。

    兼容性和支持


    - 与FCI的Mini PV®终端或其它0.025"插针兼容的插座(如0.100"中心距)适配良好。
    - 供应商提供了详尽的技术文档和在线支持资源,以便于用户了解产品的详细特性和操作指南。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查焊接质量,确保针保持力符合要求。 |
    | 长期使用后性能下降 | 定期清洁接触点,确保良好的电气连接。 |
    | 焊接过程中产品损坏 | 调整焊接温度和时间,遵循IPC/JEDEC J-STD-020C标准。 |

    总结和推荐


    综上所述,Duplex Plated Bergstik® II Headers是一款高性能的电子元器件,适用于多种严苛的应用环境。其独特的双镀层设计、出色的电气性能和优良的机械稳定性使其在市场上具有较高的竞争力。对于需要高度可靠的电路板互连的应用场景,我们强烈推荐使用此产品。

77317-112-64LF参数

参数
紧固类型 推挽式
排数 2
触头端接 -
针脚数 64pin
类型 Breakaway,Header,Push-Pull
颜色 黑色
触头类型 Male Pin
安装方式 通孔安装
零件状态 在售
包装方式 散装

77317-112-64LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77317-112-64LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 外壳 AMPHENOL 77317-112-64LF 77317-112-64LF数据手册

77317-112-64LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
