首页  >  产品百科  >  91931-31115LF

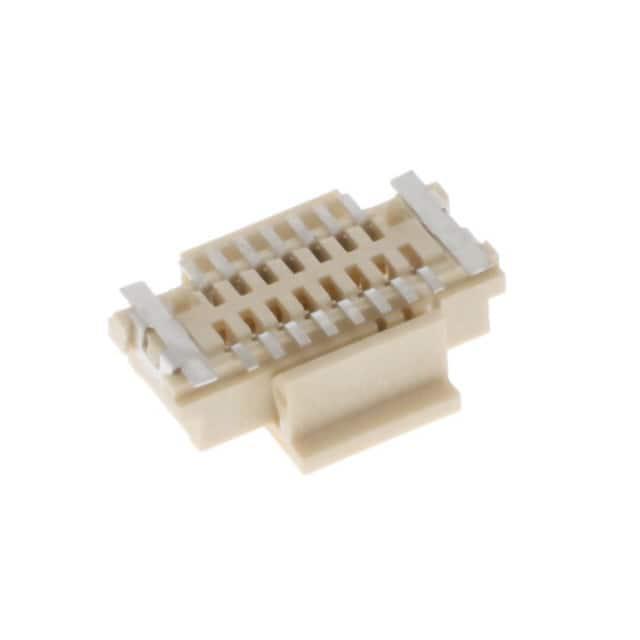

91931-31115LF

产品分类: 矩形连接器 - 外壳
厂牌: AMPHENOL
产品描述: Amphenol Communications Solutions 排母, 表面
供应商型号: N-91931-31115LF
供应商: 云汉优选
标准整包数: 800
AMPHENOL 矩形连接器 - 外壳 91931-31115LF

91931-31115LF概述

    Conan® 1.00mm Mezzanine Connector 技术手册

    产品简介


    Amphenol 的 Conan® 1.00mm 是一款专为工业应用和严苛环境设计的层叠式连接器。它独特的垂直设计不仅确保了高度的安全性和易用性,还通过易于识别的“咔嗒”声提升了插接的可靠性。这种连接器适用于多种目标市场,包括通信与网络设备、安防系统、能源控制模块/显示设备、机器对机器通信、办公室设备、销售点设备、扫描仪、便携式仪表以及医疗诊断仪器等。

    技术参数


    - 材料: 接触基底金属由磷青铜(插头)和高弹性铜合金(插座)组成,接触区域表面处理为金或GXT®,焊锡尾部区域则采用纯锡覆盖1.27μm镍;外壳材料为奶白色LCP(UL94V-0)。
    - 机械性能: 插拔力:每接触点最大125克(插拔)、最小25克(拔出);连接器到PCB的保持力最小为44牛顿;接触滑动距离为0.64毫米;耐用性可达30次插拔周期。
    - 电气性能: 绝缘电阻最小值为1000兆欧姆;接触电阻最大值为30兆欧姆;耐压值为500VAC RMS 60Hz;连续电流额定值为每接触点1.0安培(所有接触点均通电);信号完整性(仅限差分对):阻抗为100Ω±10Ω(50ps上升时间),插入损耗小于1.5dB(直至5GHz),NEXT≤3.5%,FEXT≤2.5%(对于50ps上升时间)。
    - 环境条件: 按照EIA 364-65第2a类标准,无二氧化硫条件下IMFG测试时间为20天;高温使用寿命为105℃。

    产品特点和优势


    - 垂直配置:具有从9到69个位置的多种选择,堆叠高度可从4.15毫米到7.0毫米不等,满足多样化电子封装需求。
    - 右角度配置:尺寸紧凑,仅为8.5毫米深和5.3毫米高,特别适合垂直堆叠应用。
    - 高速传输:垂直壳体及端子配置保证高达5Gb/s的数据传输速度,且某些堆叠高度下与PCIe® Gen高性能相兼容。
    - 安全性增强:插接时发出的“咔嗒”声和外壳上的极化功能可以有效防止错误插接,同时提供多种包装选项以适应不同的生产流程。
    - 牢固安装:金属压紧选项增加了连接器在PCB上的稳固性。
    - 环保合规:RoHS认证且无铅,符合环保、健康和安全要求。

    应用案例和使用建议


    - 平行板堆叠应用:垂直配置非常适合需要平行板堆叠的应用场景。
    - 垂直堆叠应用:垂直插座与直角插头配置非常适合垂直堆叠的需求。
    - 高密度布线:多通道差分对传输使得该连接器成为实现高密度信号传输的理想选择。

    兼容性和支持


    - 该产品与特定的堆叠高度下与PCIe® Gen标准相兼容,但需注意并非所有配置均符合此标准。
    - 提供详尽的文档和支持服务,有助于解决用户在使用过程中可能遇到的技术问题。
    - 包括标准尺寸和特殊定制选项在内的广泛产品系列,确保满足各种应用场景的需求。

    常见问题与解决方案


    - 问: 插入后如何确认连接是否牢固?
    - 答: 连接完成后,会听到明显的“咔嗒”声,这表示连接已正确完成。
    - 问: 长期使用后连接器是否会松动?
    - 答: 为了保证长期稳定性,建议定期检查并调整金属压紧件,确保其处于最佳状态。
    - 问: 在极端温度下运行时,该连接器的表现如何?
    - 答: 该连接器经过严格测试,即使在-40℃至+85℃的温度范围内也能保持稳定性能。

    总结和推荐


    Conan® 1.00mm Mezzanine Connector凭借其独特的设计、高可靠性和广泛的应用范围,在工业及消费电子领域内展现出色的表现。无论是追求高性能还是严格的环境要求,这款连接器都是理想的选择。综上所述,强烈推荐给寻求高质量、高性能连接解决方案的专业人士。

91931-31115LF参数

参数
针脚数 15pin
类型 Outer Shroud Contacts,Receptacle
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
长*宽*高 12.3mm(长度)*5.59mm(高度)
通用封装 SMD,P=1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

91931-31115LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

91931-31115LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 外壳 AMPHENOL 91931-31115LF 91931-31115LF数据手册

91931-31115LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ $ 1.4008 ¥ 11.9068
4000+ $ 1.3566 ¥ 11.5311
库存: 20400
起订量: 800 增量: 800
交货地:
最小起订量为:800
合计: ¥ 9525.44
