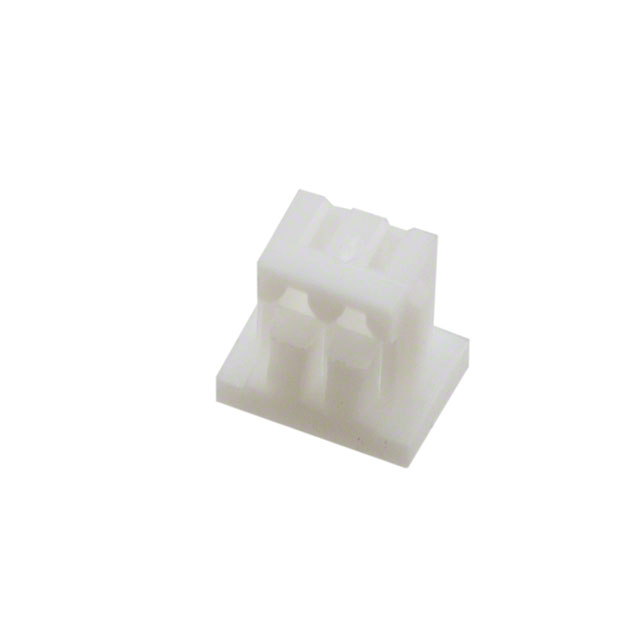

10114826-00002LF

产品分类: 矩形连接器 - 外壳
厂牌: AMPHENOL
产品描述: Receptacle 1 2pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 4.25mm(长度)*3.15mm(高度)
供应商型号: 26M-10114826-00002LF
供应商: 云汉优选
标准整包数: 1
AMPHENOL 矩形连接器 - 外壳 10114826-00002LF

10114826-00002LF概述

    1.25mm Wire-to-Board System 技术手册解析

    产品简介


    1.25mm Wire-to-Board System 是一款专为工业、汽车和消费电子市场设计的连接器系统。它包含直角和平行安装方式、表面贴装和通孔安装配置。本系统支持从2到15个电路的应用,广泛应用于工业控制、仪表测量、办公设备、小型电机及机器人控制、安全报警系统、POS机、消费电子产品和汽车音响等领域。

    技术参数


    1. 材料
    - 接触件:铜合金
    - 镀层:哑光锡、金闪镀层、15μin.金和30μin.金
    - 连接器壳体:热塑性材料或耐高温热塑性材料(UL94V-0等级)
    - 固持部件:铜合金
    - 固持部件镀层:哑光锡
    2. 电气性能
    - 接触电阻:≤20mΩ
    - 绝缘电阻:≥100MΩ
    - 电压等级:AC/DC 125V
    - 电流等级:1A(AWG 32时为0.8A)
    - 耐电压:AC 500V/min
    3. 环境适应性
    - 焊料耐热性:
    - 预热:150°C至180°C,60-90秒
    - 最高温度:230°C,最少40秒
    - 峰值温度:最高260°C,最多10秒
    - 手工焊接耐热性:
    - 焊接铁温度:350±10°C
    - 持续时间:最少3-4秒
    - 温度循环测试:符合EIA-364-32A标准
    - 湿度测试:符合EIA-361-31A标准
    - 热老化测试:符合EIA-361-17A标准,105°C下96小时
    - 盐雾测试:符合EIA-364-26B标准
    - 可焊性:最小95%的焊料覆盖率
    4. 机械性能
    - 插拔力:符合EIA-364-13标准
    - 接触保持力:≥0.5kgf
    - 固持/壳体保持力:≥1.0kgf
    - 导线保持力:≥0.5kgf
    - 终端/壳体保持力:≥0.5kgf
    - 振动测试:符合EIA-364-28条件I,最大1μs
    - 冲击测试:符合EIA-364-27A,最大1μs
    - 耐久性:30次

    产品特点和优势


    - 全面极化外壳:防止误配对
    - 摩擦接触的压接壳体:防止线束与头座的误配对
    - 无卤素树脂材料:满足环保要求
    - UL94V-0级LCP材料:具有高阻燃等级
    - 多种类型的PCB插头:支持各种PCB应用
    - 多种电镀选项:包括哑光锡、金闪镀层、15μin.金和30μin.金
    - 符合RoHS标准和无铅:满足环保、健康和安全要求
    - 带拾取盖的带卷包装:适合表面贴装生产流程

    应用案例和使用建议


    - 工业与仪器仪表:适用于各种精密设备和控制系统,确保稳定可靠的连接。
    - 办公设备:在打印机、扫描仪等办公设备中,提供高效的信号传输和电力供应。
    - 汽车音响:具备优异的耐热和抗振动性能,适合车载环境中使用。
    使用建议:
    - 在安装过程中应确保接线的正确性和牢固性,避免误接和接触不良。
    - 定期检查连接器的磨损情况,及时更换损坏部件以维持系统的正常运行。

    兼容性和支持


    - 该产品与其他标准电线和板子兼容,易于集成到现有的电子系统中。
    - 厂商提供详尽的技术支持文档和技术咨询,帮助用户快速解决问题。

    常见问题与解决方案


    1. 问题:接插困难
    - 解决方案:确保极化方向正确,并使用正确的工具进行插拔操作。
    2. 问题:接触不良
    - 解决方案:检查接触面是否清洁,确保没有灰尘或氧化物。
    3. 问题:电气性能不稳定
    - 解决方案:检查所有连接点是否紧固,确保所有部件均按照规范安装。

    总结和推荐


    综上所述,1.25mm Wire-to-Board System 是一款性能稳定、可靠性高的连接器系统,适用于广泛的工业和消费电子产品。其独特的防误配功能、出色的环境适应性和多样的配置选择使其在市场上具有较强的竞争力。强烈推荐在需要高性能连接解决方案的应用中使用该产品。如需更多详细信息,请联系 [Communications@fci.com] 或访问官网 [www.fci.com]。

10114826-00002LF参数

参数
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 2pin
类型 Receptacle
长*宽*高 4.25mm(长度)*3.15mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

10114826-00002LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

10114826-00002LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 外壳 AMPHENOL 10114826-00002LF 10114826-00002LF数据手册

10114826-00002LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
