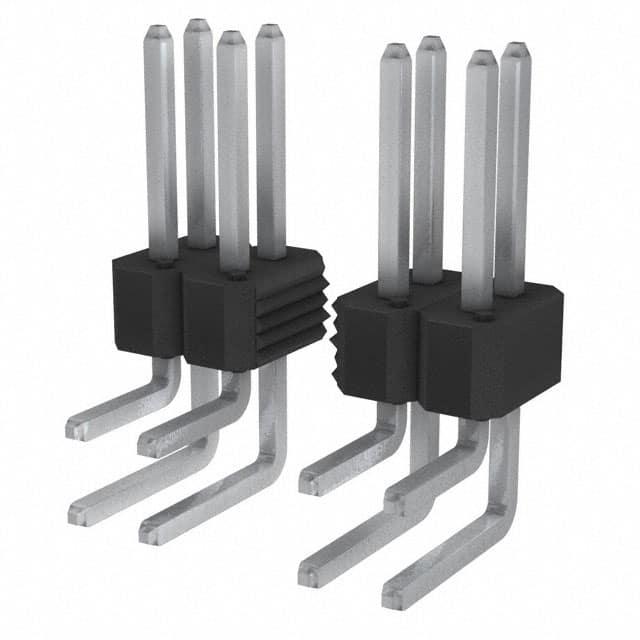

77317-412-34LF

产品分类: 矩形连接器 - 外壳
厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2 34pin 推挽式 Male Pin 黑色 通孔安装
供应商型号: Q-77317-412-34LF
供应商: 期货订购
标准整包数: 200
AMPHENOL 矩形连接器 - 外壳 77317-412-34LF

77317-412-34LF概述


    产品简介


    产品名称:Duplex Plated Bergstik® II Headers
    产品类型: 连接器
    主要功能: Duplex Plated Bergstik® II Headers 是一种用于实现板到板、板到线缆、板到离散线和板到柔性互连的连接器。它具有垂直单排、双排或三排以及直角单排和双排的配置方式。
    应用领域: 广泛应用于需要高可靠性连接的场合,如工业自动化、电信、医疗设备和航空航天等领域。

    技术参数


    材料:
    - 针脚材料:黄铜磷青铜合金,符合ASTM B-159标准。
    - 绝缘体材料:高温树脂,UL-94-V0阻燃等级。
    电气特性:
    - 绝缘电阻:≥ 5,000 兆欧(使用MIL-STD-202方法302测量)。
    - 耐电压:≥ 1500V(DC、RMS或AC,60Hz),无弧光放电、绝缘击穿或泄漏电流大于1毫安(使用MIL-STD-1344方法3001.1测量)。
    - 电流承载能力:3A。
    - 工作温度范围:-65°C 至 +130°C。
    机械特性:
    - 轴向载荷:每个针脚至少承受2磅的力而不会松脱。
    环境条件:
    - 热冲击:-55°C 至 +105°C(尼龙),或-65°C 至 +130°C(聚对苯二甲酸丁二醇酯、聚苯硫醚和液晶聚合物)。
    - 恒定湿度:40°C,相对湿度95%,持续96小时。
    - 高温寿命:105°C(尼龙)或130°C(聚对苯二甲酸丁二醇酯、聚苯硫醚和液晶聚合物),持续315小时。

    产品特点和优势


    优势:
    - 采用双镀层技术,提高了耐腐蚀性和接触稳定性。
    - 通过了严格的测试标准,包括MIL-STD系列测试。
    - 符合RoHS标准,环保可靠。
    - 确保在极端环境下仍能保持高可靠性的电气和机械性能。
    - 可选择锡铅镀层或纯锡镀层,适用于不同需求的应用场合。

    应用案例和使用建议


    应用场景:
    - 板到板连接:用于实现多个电路板之间的信号传输。
    - 板到线缆连接:可以实现印刷电路板与电缆之间的稳定连接。
    - 环境恶劣的工业设备:如自动控制系统、数据通信设备等。
    使用建议:
    - 在进行焊接操作时,应确保焊接温度和时间符合IPC/JEDEC J-STD-020C规范。
    - 使用过程中应注意避免热冲击和过度潮湿的环境,以确保其长期稳定工作。
    - 定期进行电气和机械检查,及时发现并解决问题。

    兼容性和支持


    兼容性:
    - 与FCI的Mini PV终端或其他兼容0.025英寸针脚的插座(中心距为0.100英寸)兼容。
    支持和服务:
    - 厂商提供详尽的技术文档和支持服务,确保客户能够正确安装和使用该产品。
    - 提供样品测试和技术咨询,帮助客户解决实际应用中遇到的问题。

    常见问题与解决方案


    问题1:焊接时出现虚焊。
    - 解决方案: 确保焊接温度和时间符合规范要求;使用适当的助焊剂;焊接后进行适当冷却。
    问题2:产品在高温环境下出现性能下降。
    - 解决方案: 选择更高耐温等级的材料或改进散热设计;定期进行高温老化测试,监控其性能变化。
    问题3:插拔次数减少。
    - 解决方案: 检查接触压力是否正常;考虑使用增强型连接器结构或更换润滑材料;定期进行维护和清洁。

    总结和推荐


    综合评估:
    - Duplex Plated Bergstik® II Headers 在设计和制造过程中采用了高标准的工艺和材料,具有出色的电气和机械性能。
    - 广泛的适用性和严格的测试标准使其成为工业自动化、通信系统和医疗设备的理想选择。
    - 多种规格可供选择,满足不同应用需求。
    推荐:
    - 强烈推荐在高可靠性要求的环境中使用该产品。无论是新项目开发还是现有系统的升级,Duplex Plated Bergstik® II Headers 都是一个值得信赖的选择。

77317-412-34LF参数

参数
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 2
触头端接 -
针脚数 34pin
类型 Breakaway,Header,Push-Pull
安装方式 通孔安装
零件状态 在售
包装方式 袋装

77317-412-34LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77317-412-34LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 外壳 AMPHENOL 77317-412-34LF 77317-412-34LF数据手册

77317-412-34LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
