首页  >  产品百科  >  AT04-6P-SS01

AT04-6P-SS01

产品分类: 矩形连接器 - 外壳
厂牌: AMPHENOL
产品描述: Latch Holder,Receptacle 3 6pin Male Pin 压接 灰色 导线安装,自由悬挂,通孔安装
供应商型号: AT04-6P-SS01-ND
供应商: Digi-Key
标准整包数: 1

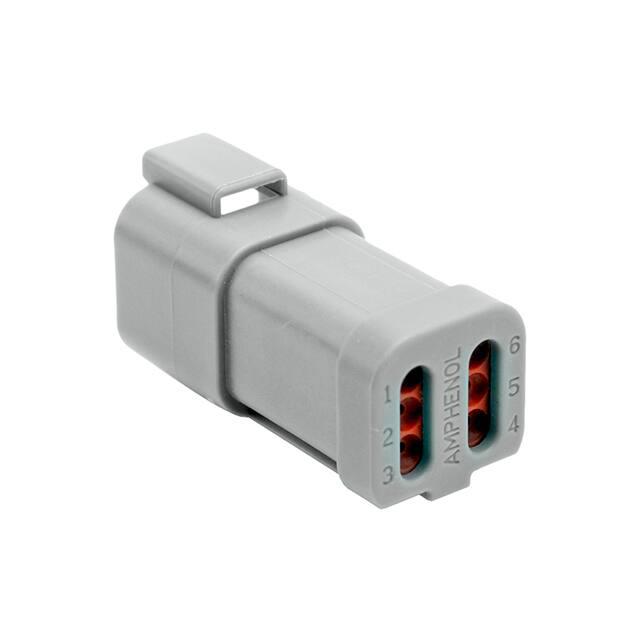

AMPHENOL 矩形连接器 - 外壳 AT04-6P-SS01

AT04-6P-SS01概述

    电子元器件产品技术手册解析

    1. 产品简介


    该产品是一款6针接插件(receptacle)模块,属于AT系列。其设计适用于严苛环境下的工业和汽车应用。此接插件的主要功能是提供可靠、安全的电气连接,同时具备防水和抗腐蚀特性。典型的应用领域包括工业自动化设备、汽车电子系统以及军用电子设备。

    2. 技术参数


    - 电流额定值:13安培
    - 工作温度范围:-55°C至+125°C
    - 耐压能力:低于2毫安泄漏电流,支持1500伏交流电压绝缘测试
    - 绝缘电阻:最低1000兆欧姆(@25°C)
    - 防水等级:IP68(水下1米,持续24小时;带密封);IP69K(高压力清洗条件)
    - 耐用性:可承受100次插拔循环

    3. 产品特点和优势


    该接插件采用了热塑性材料和硅橡胶密封设计,兼具轻量化与高性能的特点。通过严格的防水和高耐温设计,能够有效应对恶劣的工业环境,同时符合RoHS标准,满足环保要求。其独特的防水密封结构使其非常适合需要长时间水下作业的场景,如水处理设备或海洋探测仪器。

    4. 应用案例和使用建议


    - 应用案例:
    1. 自动化生产设备中的传感器接口
    2. 汽车电子控制单元(ECU)与传感器连接
    3. 军用通信设备内部组件间的连接
    - 使用建议:
    为确保最佳性能,建议在安装前检查密封圈的完整性和清洁度,避免尘埃或污染物影响密封效果。对于高温或高湿度的环境,可以增加额外的防潮措施。

    5. 兼容性和支持


    该接插件的设计与同系列的插头(AT06-6S)完全匹配,方便进行快速连接。厂商提供详细的用户手册和技术支持,同时支持定制颜色和特殊规格的需求。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法完全插入 | 检查插头和插座是否有异物,确保插针位置正确 |
    | 长期使用后密封失效 | 定期检查密封圈状况,必要时更换新的密封圈 |
    | 插头接触不良 | 确保插针和插座的镀层无损伤,清理金属触点 |

    7. 总结和推荐


    综上所述,这款6针接插件以其卓越的防水性能、宽广的工作温度范围以及耐用的插拔能力,成为工业和汽车领域的重要选择。它不仅满足基本的功能需求,还能在复杂环境下稳定运行,具有很强的市场竞争力。因此,推荐给需要高性能电气连接解决方案的客户。
    最终评价:推荐!

AT04-6P-SS01参数

参数
针脚数 6pin
类型 Latch Holder,Receptacle
颜色 灰色
触头类型 Male Pin
紧固类型 -
排数 3
触头端接 压接
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

AT04-6P-SS01厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

AT04-6P-SS01数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 外壳 AMPHENOL AT04-6P-SS01 AT04-6P-SS01数据手册

AT04-6P-SS01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.4236 ¥ 28.9294
10+ $ 2.9063 ¥ 24.5581
25+ $ 2.6229 ¥ 21.9502
50+ $ 2.5609 ¥ 21.4315
库存: 174
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 28.92
