AT06-3S-OMBLK

产品分类: 矩形连接器 - 外壳
厂牌: AMPHENOL
产品描述: Amphenol 汽车连接器母座, AT系列, 3路, 2行, 13A, 电缆安装安装, IP67
供应商型号: 3399879
供应商: 海外现货
标准整包数: 1

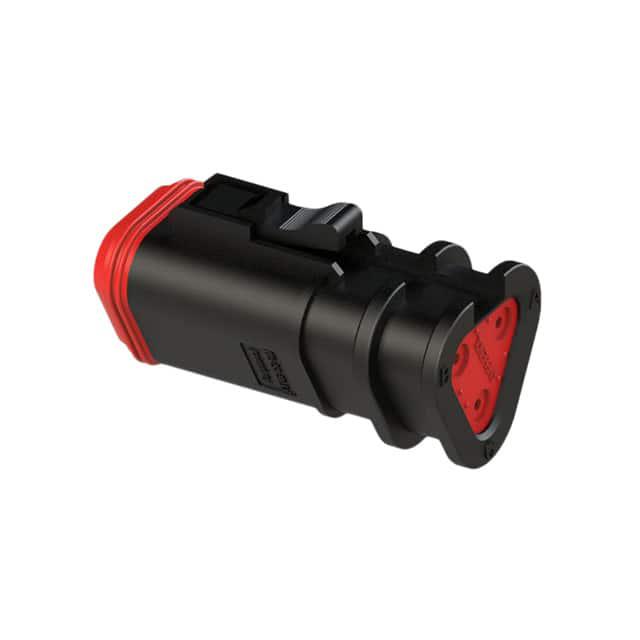

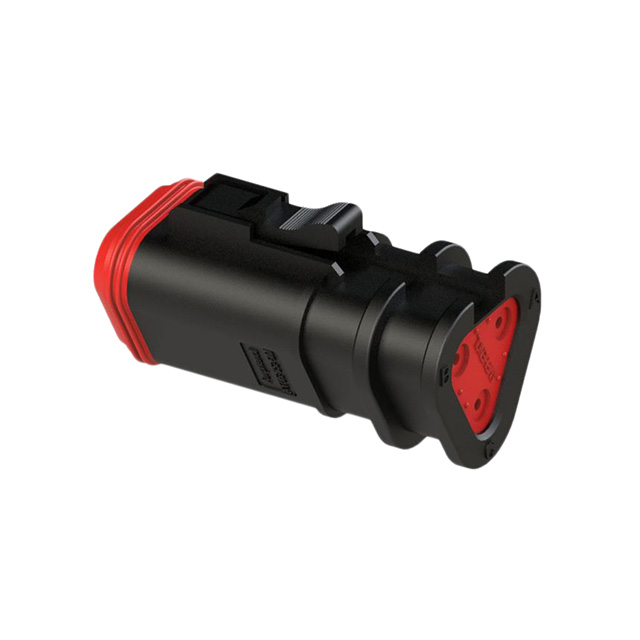

AMPHENOL 矩形连接器 - 外壳 AT06-3S-OMBLK

AT06-3S-OMBLK概述

    Amphenol Structure+ Overmold- Compatible Plug 3 Socket AT Series 技术手册

    产品简介


    Amphenol Structure+ 过模插头是一款专为严苛环境设计的3孔插头,具有过模兼容性,广泛应用于各类工业、汽车和军事领域。该插头具备高可靠性、耐用性和电气性能,确保在各种复杂条件下稳定运行。

    技术参数


    - 尺寸:
    - 长度:20.5mm
    - 宽度:6mm
    - 高度:41.6mm
    - 引脚间距:21.7mm
    - 材料:
    - 外壳:PA66 GF15(玻璃纤维增强聚酰胺)
    - 密封圈:硅胶
    - 电气特性:
    - 电流额定值:13安培
    - 操作温度范围:-55°C 至 +125°C
    - 耐电压:小于2毫安电流泄漏@1500伏交流
    - 绝缘电阻:25°C下最小1000兆欧姆
    - 防水等级:IP67(连接状态)
    - 机械特性:
    - 密封类型:标准密封/减小直径密封
    - 密封圈颜色:灰色、黑色、蓝色、棕色、绿色、红色、白色、黄色
    - 插针大小:16号(2.24mm绝缘外径,14-20AWG电线范围,最大绝缘外径3.68mm)
    - 减小直径密封:16号(1.35mm绝缘外径,14-20AWG电线范围,最大绝缘外径3.05mm)

    产品特点和优势


    1. 过模兼容性: 可通过注塑成型实现完整的过模处理,提高防水和抗冲击能力。
    2. 高可靠性: 100次循环耐久性测试,确保长期稳定运行。
    3. 广泛适用性: 灰色、黑色、蓝色等多种颜色可选,满足不同需求。
    4. RoHS合规: 符合环保要求,无有害物质。
    5. 多种密封选择: 标准密封和减小直径密封可选,适应不同线径。

    应用案例和使用建议


    应用案例:
    - 工业自动化控制系统
    - 军事装备通信系统
    - 汽车电子控制系统
    使用建议:
    1. 安装环境: 确保安装环境符合规定的温度范围和防护等级要求。
    2. 接线顺序: 注意接线顺序,避免短路。
    3. 清洁保养: 定期清洁插头,保持良好的电气接触。

    兼容性和支持


    - 配套插头: 配套AT04-3P插座。
    - 技术支持: Amphenol提供详尽的技术文档和支持服务,确保用户能够顺利安装和使用。

    常见问题与解决方案


    1. 电流泄漏: 确认所有连接良好,无松动。必要时更换新的密封圈。
    2. 插针损坏: 检查插针是否有变形或损伤,如有需更换新件。
    3. 防水失效: 确认密封圈完好且安装正确。

    总结和推荐


    Amphenol Structure+ 过模插头以其卓越的电气性能和可靠的机械结构,在工业、汽车和军事领域有着广泛的应用。其坚固的设计、多样的密封选项和广泛的温度适应性使其在市场上具有很强的竞争力。推荐用于需要高可靠性的场合,特别是在极端环境下使用。
    综上所述,这款插头不仅能满足基本功能需求,还提供了更多的附加价值,值得高度推荐。

AT06-3S-OMBLK参数

参数
触头端接 压接
针脚数 3pin
类型 Latch Lock,Plug
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 2
长*宽*高 21.7mm(宽度)*20.5mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装
