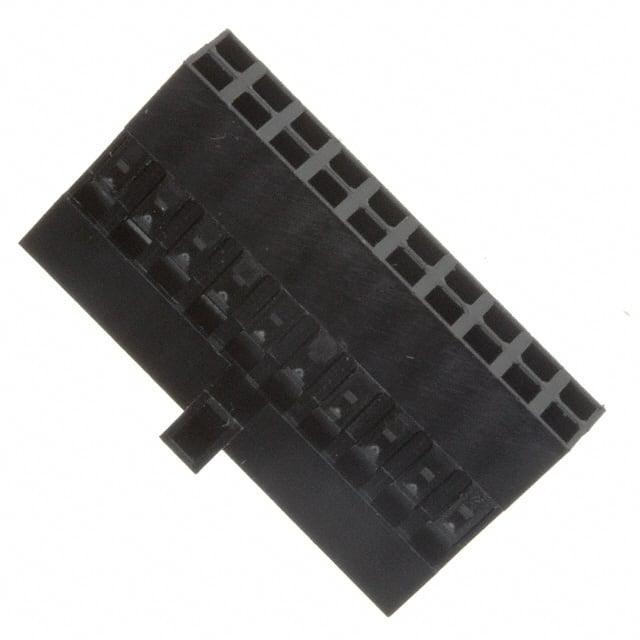

65846-006LF

产品分类: 矩形连接器 - 外壳
厂牌: AMPHENOL
产品描述: Amphenol FCI 连接器外壳, 20路, 2.54mm节距, 2行
供应商型号: N-65846-006LF
供应商: 云汉优选
标准整包数: 1
AMPHENOL 矩形连接器 - 外壳 65846-006LF

65846-006LF概述

    Amphenol PV® Wire-to-Board and Wire-to-Wire Connector System

    产品简介


    Amphenol PV® 系列是一款用于板对板、线对板及线对线连接的系统。它具有高密度的优异电气和机械性能,适用于汽车、工业、消费电子、数据中心、医疗等多个领域的应用。该系统的主要组件包括独特的PV® 接插件、弹簧接头、带钥匙的MINI-LATCH外壳和屏蔽式PCB接头。这些组件协同工作,确保连接的稳定性和可靠性。

    技术参数


    - 接触材料:
    - PV® 接线端子:黄铜主体和铍青铜弹簧
    - PCB接头:磷青铜
    - 电镀:
    - PV® 接线端子:金或无铅纯锡镀镍
    - PCB接头:金或GXT®(钯镍带金闪镀)或无铅纯锡镀镍
    - 外壳材料:
    - MINI-LATCH外壳:改性聚苯醚UL94V-0
    - 屏蔽式PCB接头:玻璃填充尼龙UL94V-0
    - RoHS认证:所有带“LF”后缀的产品均为RoHS认证产品
    - 批准与认证:UR E66906 和 CSA LR46923
    - 电气性能:
    - 电流额定值(单电路):3.0A(32AWG线);较大电线允许更多;所有应用需要降额
    - 耐压:1000V RMS
    - 绝缘电阻(接线端子):>10000MΩ
    - 绝缘电阻(PCB接头):>5000MΩ
    - 接触电阻(LLCR,接线端子):<2mΩ
    - 插拔力(单个接点最大值):高力弹簧450g;超高力弹簧1100g
    - 拔出力(单个接点最小值):高力弹簧75g;超高力弹簧175g
    - PV® 接点在MINI-LATCH外壳中的保持力:每个接点4磅
    - 耐用性:1000次插拔循环
    - 温度范围:-40°C 至 +105°C

    产品特点和优势


    Amphenol PV® 解决方案是一款灵活且模块化的系统,能够满足各种板对板、板对线和线对线应用的需求。其关键特性包括:
    - 独特的双金属PV® 接口:保证高达1000次插拔循环的耐用性
    - 铍铜弹簧:在接口处提供高正常力
    - 带钥匙的MINI-LATCH外壳:防止误插,确保正确配对
    - 黄铜接点主体:提供可靠的气体密封冷压终止
    - 选择三种不同弹簧压力:允许用户根据特定应用需求定制插入和拔出力

    应用案例和使用建议


    Amphenol PV® 连接器系统广泛应用于汽车、工业、消费电子和医疗设备等领域。例如,在汽车电子控制单元(ECU)中,PV® 连接器可以确保稳定的电源和信号传输,同时具有很高的机械强度。
    使用建议:
    - 在高温或高振动环境下,建议选择超高的弹簧压力以提高耐久性。
    - 为了确保最佳的电气性能和机械稳定性,应定期检查连接器的插拔力和绝缘电阻。

    兼容性和支持


    Amphenol PV® 连接器系统与多种其他电子元件兼容,可用于不同类型的电路和应用。厂商提供了全面的支持服务,包括技术支持和培训课程。此外,厂商还提供相关的工具和备件,以确保客户能够顺利安装和维护这些连接器。

    常见问题与解决方案


    - 问题1:如何选择合适的弹簧压力?
    - 解决方案:根据应用的电气负载和机械要求选择适当的弹簧压力。如果应用需要更高的机械强度,可以选择超高的弹簧压力。
    - 问题2:如何进行正确的安装?
    - 解决方案:参照产品手册中的安装指南,并使用厂商提供的工具进行安装。确保正确的插拔力和绝缘电阻测试。
    - 问题3:如何确保连接器的耐久性?
    - 解决方案:定期检查连接器的插拔力和绝缘电阻。如果发现性能下降,应及时更换连接器。

    总结和推荐


    Amphenol PV® 系列连接器系统以其卓越的电气和机械性能、多种可选配置以及良好的兼容性在市场上脱颖而出。其独特的双金属PV® 接口和高性能的弹簧设计,使其成为高要求应用的理想选择。无论是在汽车电子还是工业自动化领域,Amphenol PV® 都能提供可靠且高效的连接解决方案。
    总体而言,强烈推荐使用Amphenol PV® 连接器系统,尤其是对于需要高密度、高可靠性的应用场景。如果您正在寻找一款灵活、高效且耐用的连接解决方案,Amphenol PV® 将是一个绝佳的选择。

65846-006LF参数

参数
类型 Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 20pin
长*宽*高 25.25mm(长度)*13.85mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

65846-006LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

65846-006LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 外壳 AMPHENOL 65846-006LF 65846-006LF数据手册

65846-006LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
