65846-015LF

产品分类: 矩形连接器 - 外壳
厂牌: AMPHENOL
产品描述: Amphenol Communications Solutions 排母
供应商型号: 3881826
供应商: 海外现货
标准整包数: 10

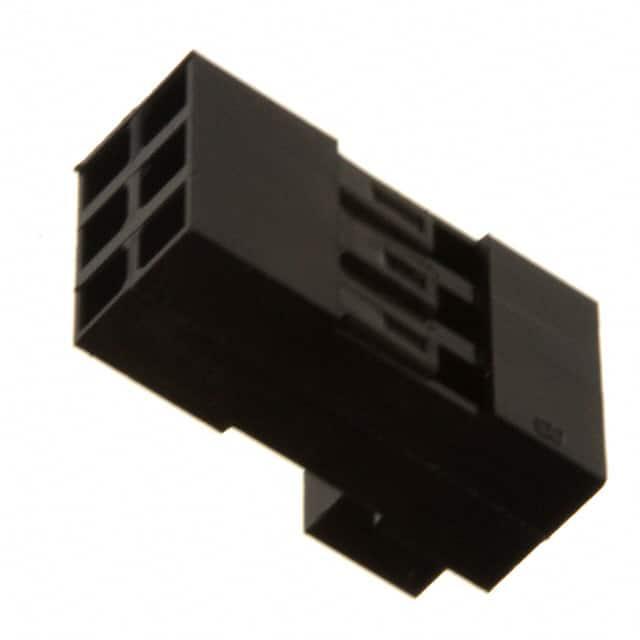

AMPHENOL 矩形连接器 - 外壳 65846-015LF

65846-015LF概述


    产品简介


    Crimp-to Wire, Mini-PV™ 接收器和Mini-Latch外壳
    Crimp-to Wire, Mini-PV™ 接收器和Mini-Latch外壳是一种设计用于离散电线连接的电子元件,特别适用于需要高可靠性的应用场景。该产品通过接线端子与导线连接,并能够与单行或多行针式连接器相配合。它们不仅在工业自动化、航空航天等领域得到广泛应用,还在消费电子产品和电信设施中发挥重要作用。

    技术参数


    材料与设计
    - 材料:
    - 接触体材料为黄铜合金 UNS C26000 或镍铜合金 UNS 72500。
    - 弹簧材料为铍青铜合金 UNS C17200,经过热处理至全硬化状态。
    - 外壳: 使用阻燃等级为UL94-V0的材料制造。
    - 防插错误装置: 可通过插入特定位置的防插错误装置实现极化或键控。
    电气特性
    - 电流容量: 根据导线尺寸和外壳/电路几何结构,具体电流容量可参考图1和图2的数据。
    - 接触电阻: 在环境测试后,接合后的接触电阻变化不超过2毫欧姆。
    - 绝缘电阻: 测量时,在未接合的情况下,绝缘电阻不小于10兆欧姆(暴露于湿度环境后不低于5兆欧姆)。
    - 介电强度: 测试电压为1000伏特 RMS,持续时间60秒。
    - 电容: 相邻或对向接触之间的电容不超过0.5皮法拉。
    机械特性
    - 轴向负荷承载能力: 每个单独接触体能承受4磅的轴向负荷。
    - 正常力: 见表I所示的正常力数值。
    - 接触插入和拔出力: 见表III所示的插入和拔出力数值。
    - 耐久性: 在1000次接合/断开循环后,接头仍能保持良好性能。
    - 抗拉强度: 保证足够的抗拉强度,以防止在正确压接导线后被轻易拔出。
    - 探针损伤: 按照MIL-STD-1344方法2006测试后,接触件仍需具备一定的插入力。
    环境条件
    - 热冲击: -55°C至+105°C温度范围内,经受5次循环的热冲击。
    - 湿度: +40°C,相对湿度90-95%,连续96小时的潮湿测试。
    - 高温运行: 在+85°C条件下连续运行250小时。
    - 振动与冲击: 在每个轴方向上施加振动和冲击,确保无大于1微秒的接触中断。

    产品特点和优势


    Crimp-to Wire, Mini-PV™ 接收器和Mini-Latch外壳具有以下显著特点和优势:
    - 高性能: 高电流容量和低接触电阻,确保长期稳定运行。
    - 可靠性高: 经过严格的环境和机械测试,适用于恶劣环境。
    - 易于安装和维修: 适用于单个或多个针式连接器的接线,安装方便快捷。
    - 多功能性: 提供多种厚度的弹簧,可根据不同需求选择合适的正常力。

    应用案例和使用建议


    Crimp-to Wire, Mini-PV™ 接收器和Mini-Latch外壳已广泛应用于各种环境中,如工业控制系统、航空航天设备及高端消费电子等。在实际使用过程中,建议注意以下几点:
    - 正确选型: 根据具体应用场景选择合适的导线尺寸和弹簧厚度。
    - 操作规范: 严格按照安装说明进行安装和接线,避免损坏。
    - 定期检查: 定期检查接头的接触状态和机械部件磨损情况,及时更换损坏部件。

    兼容性和支持


    该产品与其他标准规格的插针式连接器兼容,可通过适当选择插针间距来匹配不同的连接需求。制造商提供详尽的技术支持和售后维护服务,以确保用户能够充分发挥产品性能。

    常见问题与解决方案


    根据技术手册中的信息,我们列出了几个常见的问题及其解决方案:
    - 问题1: 接触电阻过高
    - 解决方法: 重新检查接头装配情况,确保正确的装配压力。
    - 问题2: 插入力过大
    - 解决方法: 调整弹簧厚度,以达到适宜的接触力。
    - 问题3: 长时间运行发热
    - 解决方法: 确保符合导线大小和接头类型要求的电流范围,避免超负荷使用。

    总结和推荐


    综上所述,Crimp-to Wire, Mini-PV™ 接收器和Mini-Latch外壳在材料、设计、电气和机械性能方面都表现出色,具有高可靠性、易于安装和多功能等特点,适合各类高要求的应用场景。总体而言,它是一款值得推荐的优质电子元件,适用于需要高效、可靠的连接解决方案的各种行业。

65846-015LF参数

参数
排数 2
触头端接 压接
针脚数 6pin
类型 Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

65846-015LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

65846-015LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 外壳 AMPHENOL 65846-015LF 65846-015LF数据手册

65846-015LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
