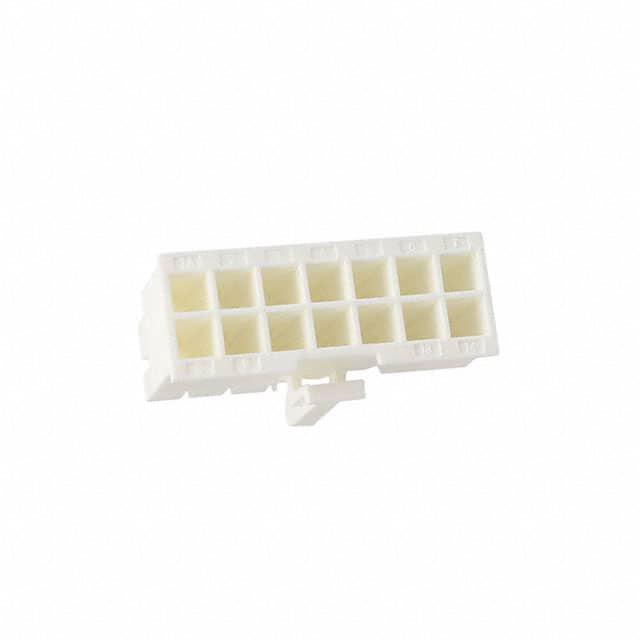

10127815-22LF

产品分类: 矩形连接器 - 外壳
厂牌: AMPHENOL
产品描述: Latch Lock,Receptacle 2 22pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 47.4mm(长度)
供应商型号: UA-10127815-22LF
供应商: 海外现货
标准整包数: 750
AMPHENOL 矩形连接器 - 外壳 10127815-22LF

10127815-22LF概述


    产品简介


    Minitek® Pwr4.2 接插件
    Minitek® Pwr4.2 是一种高性能的电源接插件,专为高电流和高压应用设计。它由一个双排22位接触点插座组成,能够提供可靠的电力传输解决方案。该产品广泛应用于工业自动化、通信设备、医疗设备和汽车电子等领域,确保系统稳定运行和高效传输。

    技术参数


    Minitek® Pwr4.2 的技术规格如下:
    - 接触数:22个
    - 系列编号:10127815
    - 针距:4.2 mm
    - 额定电压:600V
    - 耐压等级:1500 Vac(无击穿)
    - 漏电流:< 5 mA
    - 电流容量:最高9安培
    - 接触电阻:最大10毫欧姆
    - 绝缘电阻:最小1000 MΩ
    - 操作温度范围:-40°C 到 +105°C
    - 耐用性:30次插拔循环
    - 插入力:最大14.7 N
    - 拔出力:最小1 N
    - 阻燃性:符合Glow Wire标准

    产品特点和优势


    Minitek® Pwr4.2 具有以下独特功能和优势:
    - 高可靠性:1500 Vac 耐压能力,保证了出色的电气性能和长时间使用后的稳定性。
    - 高温适应性:-40°C 至 +105°C 的宽广工作温度范围使其适用于恶劣环境。
    - 易于插拔:经过优化的设计使得插入和拔出力更小,提高了用户的使用体验。
    - Glow Wire兼容性:能够在高温环境下安全运行,适用于需要高阻燃性的场合。
    - 高电流传输能力:最高可承载9安培的电流,满足大功率应用的需求。
    - 高质量材料:采用尼龙66材料,确保机械强度和耐久性。

    应用案例和使用建议


    实际应用场景:
    - 工业自动化:用于大型自动化机械设备中,为控制系统提供稳定的电力供应。
    - 通信设备:适用于数据中心和服务器机房,保障关键设备的供电需求。
    - 医疗设备:确保医疗器械在复杂环境下的可靠运行。
    - 汽车电子:用于新能源汽车中的电池管理系统和动力总成控制单元。
    使用建议:
    - 在高电流传输时,应注意散热问题,避免因过热导致损坏。
    - 确保安装过程中插入力和拔出力适中,防止对插头造成物理损伤。
    - 定期检查连接处是否有腐蚀或磨损迹象,及时更换损坏部件。

    兼容性和支持


    兼容性:
    Minitek® Pwr4.2 与同类产品具有良好的兼容性,可以方便地与其他标准接插件连接,实现不同设备间的电力传输。该产品通过了 UL 认证(文件号 ML E467317),确保了其质量和安全性。
    支持和服务:
    FCI 公司为用户提供全面的技术支持和售后服务。如需了解更多技术细节,可联系销售和技术支持团队,也可在线下载相关文档。如需样品测试,可直接提交申请。

    常见问题与解决方案


    常见问题及解决方法:
    - 问题1:在使用过程中,插头和插座出现松动。
    - 解决方法:检查插头和插座是否有磨损或损伤,必要时更换新的部件。
    - 问题2:连接处出现电弧放电现象。
    - 解决方法:确认连接是否牢固,检查是否需要清洁接触面或增加防电弧保护措施。
    - 问题3:产品在高温环境中无法正常工作。
    - 解决方法:检查产品的工作温度范围,确保其适合当前的应用环境。如不适用,考虑使用专门设计用于高温环境的产品。

    总结和推荐


    综上所述,Minitek® Pwr4.2 是一款高可靠性、高电流传输能力和高温度适应性的电源接插件。它适用于多种严苛环境下的电力传输,具有广泛的行业应用前景。我们强烈推荐使用该产品,尤其是在需要高可靠性、高电流和耐高温的应用场景中。

10127815-22LF参数

参数
排数 2
触头端接 压接
针脚数 22pin
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
长*宽*高 47.4mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

10127815-22LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

10127815-22LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 外壳 AMPHENOL 10127815-22LF 10127815-22LF数据手册

10127815-22LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
