65240-008LF

产品分类: 矩形连接器 - 外壳
厂牌: AMPHENOL
产品描述: Amphenol Communications Solutions 连接器外壳, 8路, 2.54mm节距, 1行
供应商型号: N-65240-008LF
供应商: 云汉优选
标准整包数: 1

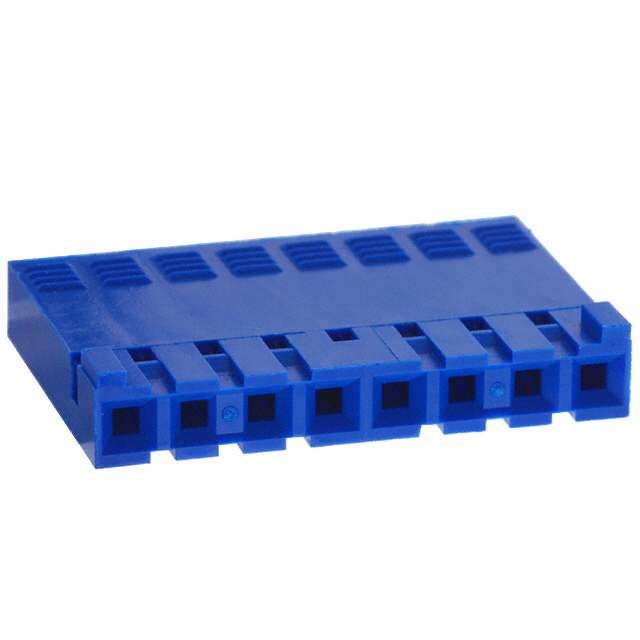

AMPHENOL 矩形连接器 - 外壳 65240-008LF

65240-008LF概述

    PV® Wire-to-Board Connector System:高可靠性的电子连接解决方案

    产品简介


    PV® Wire-to-Board Connector System是一款专为满足高度可靠性要求而设计的电子连接器系统。它能够将独立电线连接到印刷电路板(PCB)上,具有广泛的应用范围。此系统通过创新的设计实现高效、可靠和耐用的连接,适用于医疗仪器、工业设备、消费电子产品、汽车电子、数据通信、军事及航空等领域。

    技术参数


    PV® Wire-to-Board Connector System的技术规格如下:
    - 电气性能:单路电流容量可达3.0A(32 AWG),更大线径可承载更多电流;耐压1000V RMS;接点电阻小于2mΩ。
    - 温度范围:工作温度范围为-40°C至+105°C。
    - 使用寿命:接点循环次数达1000次。
    - 接触力:高力弹簧为450g,超高压弹簧为1100g;脱位力为75g(高力弹簧)、175g(超高压弹簧)。
    - 尺寸:双排配置提供4至72个位置选择,单排配置提供3至15个位置选择。

    产品特点和优势


    - 独特的双金属PV® 接触端子:在1000次插拔循环后仍能保持接触压力,铍铜弹簧提供高的正常力,而黄铜接触体确保可靠的气体密封式压接终止。
    - 多种弹簧压力选择:允许用户根据具体应用需求定制插入和抽出力。
    - 坚固的外壳设计:提供额外的锁定功能,减少脱开风险。
    - 多样化的配置选项:支持单行和双行排列,以及垂直和直角安装方式。
    - 增强的防护性:带盖的设计增加了对连接的保护,防止误配。

    应用案例和使用建议


    - 医疗设备:因其高度的可靠性和安全性,该系统非常适合用于精密医疗仪器中的连接应用。
    - 工业控制:在工业自动化控制系统中,高耐久性有助于延长系统的使用寿命并降低维护成本。
    - 数据通信:由于具备较高的信号完整性,此系统是高性能数据通信设备的理想选择。

    兼容性和支持


    PV® Wire-to-Board Connector System 支持与其他标准组件的兼容性,如行业标准的0.025英寸(0.635毫米)方形针脚,确保其与现有基础设施的良好兼容性。FCI公司还提供了全面的技术支持和工具,帮助客户进行应用开发和故障排除。

    常见问题与解决方案


    - Q: 如何确定合适的弹簧压力?
    - A: 根据实际应用的需求选择合适的压力等级。例如,在高振动环境中可能需要更高的弹簧压力以确保稳定连接。

    - Q: 在组装过程中如何防止误配?
    - A: 使用键控的MINI-LATCH插座和插头,确保只能按照正确的方向进行连接,避免误配情况的发生。

    总结和推荐


    综上所述,PV® Wire-to-Board Connector System凭借其出色的电气性能、耐用性和广泛的适用性,在众多行业中展现出了卓越的表现。它不仅适用于精密仪器,还能满足各种严苛的工作环境下的要求。如果您正在寻找一款高性能、高可靠性的连接解决方案,PV® Wire-to-Board Connector System无疑是您的理想选择。

65240-008LF参数

参数
排数 1
触头端接 压接
针脚数 8pin
类型 Receptacle
颜色 蓝色
触头类型 Female Socket
紧固类型 -
长*宽*高 20.24mm(长度)*4.05mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

65240-008LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

65240-008LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 外壳 AMPHENOL 65240-008LF 65240-008LF数据手册

65240-008LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
